7. Mehāniskā uzstādīšana
7.1 Sūkņa novietojums
Sūknis jānovieto labi vēdināmā un pret sala iedarbību aizsargātā
vietā.
Brīdinājums
Sūknējot karstus vai aukstus šķidrumus,
jāpārliecinās, ka cilvēki nevar nejauši saskarties ar
karstām vai aukstām virsmām.
Jāparedz pietiekamas atstarpes, lai sūkni vai motoru varētu
noņemt pārbaužu un remontdarbu veikšanai.
• Sūkņiem, kas ir aprīkoti ar motoru, kura jauda ir līdz 4 kW
ieskaitot, ir nepieciešama 0,3 m liela sprauga aiz motora.
• Sūkņiem, kas ir aprīkoti ar motoru, kura jauda ir 5,5 kW un
vairāk, ir nepieciešama 0,3 m liela sprauga aiz motora un
vismaz 1 metra liela sprauga virs motora, lai būtu iespējams
izmantot celšanas iekārtu.
0,25 - 4 kW
5,5 kW un vairāk
1 m

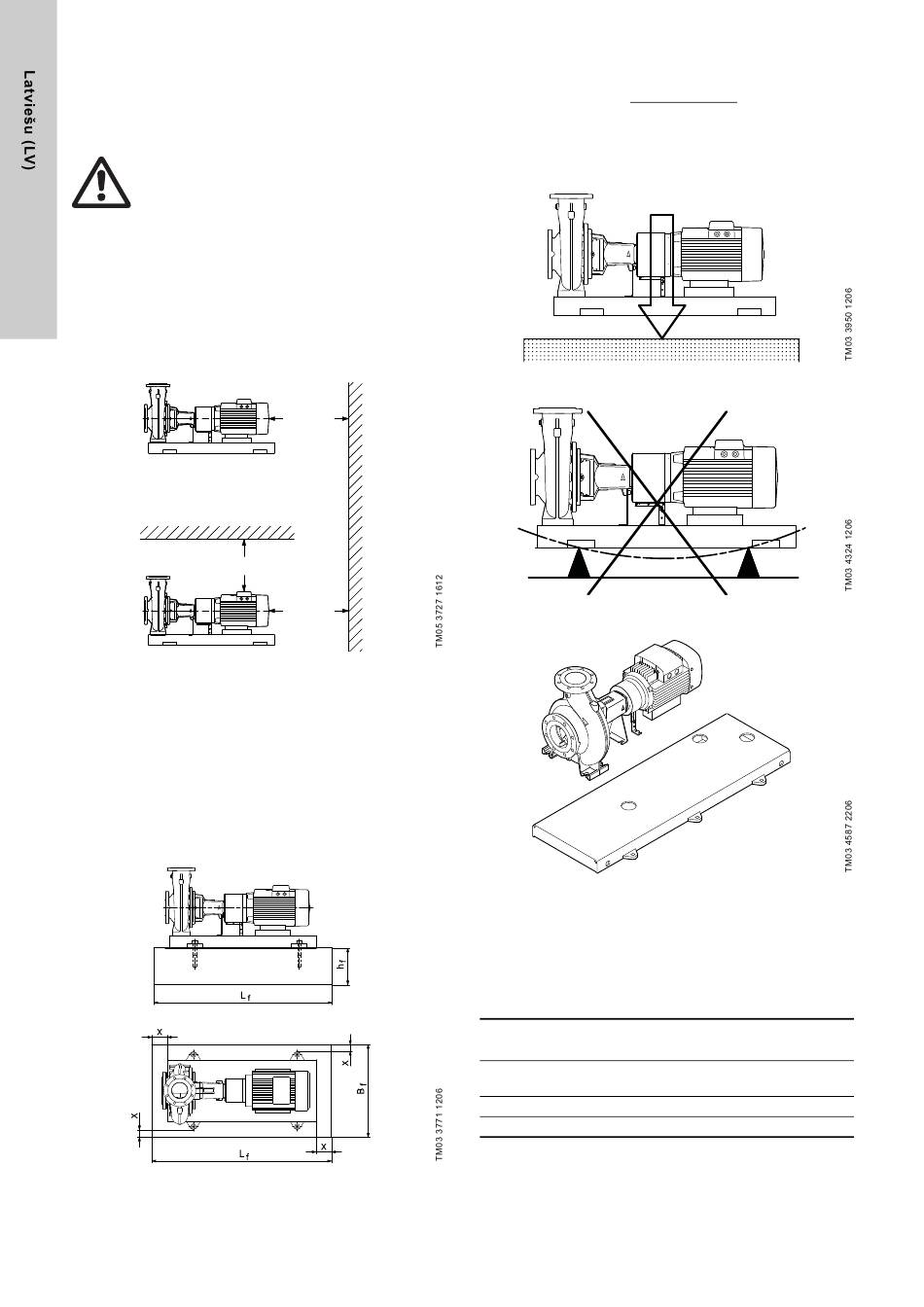

7. ilustr. Sprauga aiz motora
7.2 Pamatne un aizliešana ar javu horizontāli
uzstādāmiem sūkņiem NK, NKG ar balstplātni
Ieteicams uzstādīt sūkni uz līdzenas un stingras betona
pamatnes, kas ir pietiekami izturīga, lai nodrošinātu pastāvīgu
atbalstu visam sūknim. Pamatnei jāspēj absorbēt visas vibrācijas,
normālu spriegojumu un triecienus. Saskaņā ar empīrisko likumu
betona pamatnes svaram jābūt 1,5 reizes lielākam par sūkņa
svaru.
Pamatnei visās četrās pusēs jābūt par 100 mm lielākai nekā
balstplātnei. Skatīt 8. att.
8. ilustr. Pamatne, X ir vienāds ar vismaz 100 mm
390
0,3 m
0,3 m
Pēc tam var aprēķināt pamatnes minimālo augstumu (h
m
h =
f
× B
L
f
Parasti pieņem, ka betona blīvums (δ) ir 2.200 kg/m
Sūknis jānovieto uz pamatnes un jāpiestiprina. Balstplātnei jābūt
atbalstītai visā tās laukumā. Skatīt 9. att.
9. ilustr. Pareiza pamatne
10. ilustr. Nepareiza pamatne
11. ilustr. Balstplātne ar javas ieliešanas caurumiem
Pirms sūkņa uzstādīšanas ir svarīgi sagatavot labu pamatni.
Sūkņi NK, NKG ar balstplātni vienmēr ir sagatavoti aizliešanai ar
javu.
Sūkņiem NK, NKG ar 2 polu motoriem, kuru jauda ir ≥ 55 kW,
balstplātnes aizliešana ar javu ir obligāta, lai novērstu rotējošā
motora vibrācijas enerģiju un šķidruma plūsmas izdalīšanos.
P2 mazāks par vai
vienāds ar 45 kW
Aizliešana ar javu pēc
2 poli
izvēles
4 poli Aizliešana ar javu pēc izvēles
6 poli Aizliešana ar javu pēc izvēles
):
f
× 1,5
sūknis
× δ
f betons
3
.
P2 vienāds ar vai
lielāks par 55 kW
Aizliešana ar javu
obligāta
