8. Flangekræfter og -momenter

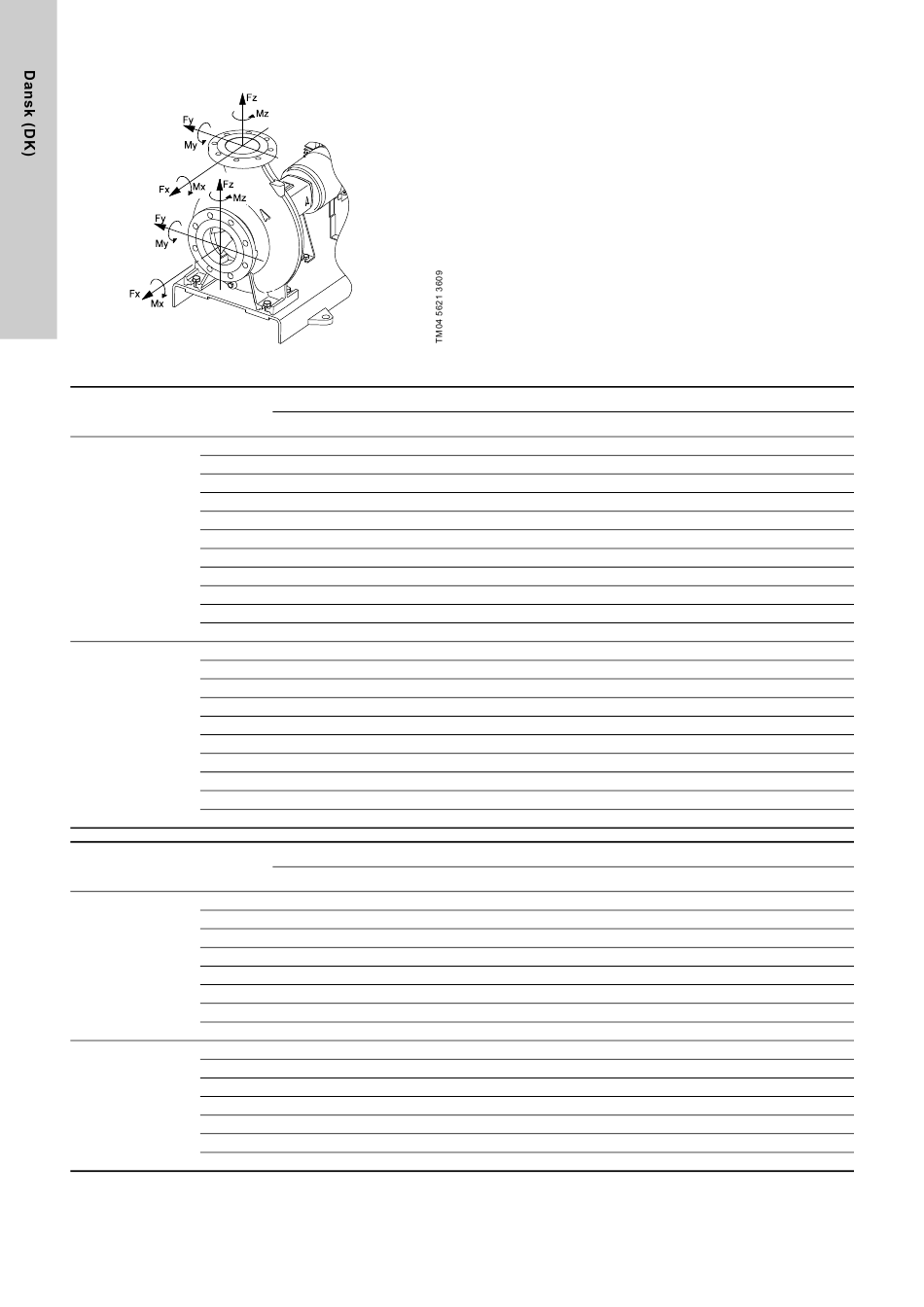

Fig. 27 Flangekræfter og -momenter
Diameter
Gråt støbejern
DN
32
40
50
65
80
Vandret pumpe, z-
100
akse, afgangsstuds
125
150
200
250
300
50
65
80
100
125
Vandret pumpe, x-
akse, tilgangsstuds
150
200
250
300
350
Diameter
Rustfrit stål
DN
32
40
50
65
Vandret pumpe, z-
akse, afgangsstuds
80
100
125
150
50
65
80
Vandret pumpe, x-
100
akse, tilgangsstuds
125
150
200
* ΣF og ΣM er vektorsummene af kræfterne og momenterne.
Hvis ikke alle belastninger når den maksimalt tilladte værdi, må én af værdierne overskride den normale grænse. Kontakt Grundfos for
yderligere oplysninger.
130
Kraft [N]
Fy Fz Fx
298 368 315
350 438 385
473 578 525
595 735 648
718 875 788
945 1173 1050
1120 1383 1243
1418 1750 1575
2600 2100 2095
3340 2980 2700
4000 3580 3220
525 473 578
648 595 735
788 718 875
1050 945 1173
1243 1120 1383
1575 1418 1750
2100 1890 2345
2700 3340 2980
3220 4000 3580
3760 4660 4180
Kraft [N]
Fy Fz Fx
595 735 630
700 875 770
945 1155 1050
1190 1470 1295
1435 1750 1575
1890 2345 2100
2240 2765 2485
2835 3500 3150
1050 945 1155
1295 1190 1470
1575 1435 1750
2100 1890 2345
2485 2240 2765
3150 2835 3500
4200 3780 4690
Tilspændingsmoment [Nm]
ΣF* My Mz
578 263 298
683 315 368
910 350 403
1155 385 420
1383 403 455
1838 438 508
2170 525 665
2748 613 718
4055 805 928
5220 1260 1460
6260 1720 1980
910 350 403
1155 385 420
1383 403 455
1838 438 508
2170 525 665
2748 613 718
3658 805 928
5220 1260 1460
6260 1720 1980
7300 2200 2540
Tilspændingsmoment [Nm]
ΣF* My Mz
1155 525 595
1365 630 735
1820 700 805
2310 770 840
2765 805 910
3675 875 1015
4340 1050 1330
5495 1225 1435
1820 700 805
2310 770 840
2765 805 910
3675 875 1015
4340 1050 1330
5495 1225 1435
7315 1610 1855
Mx ΣM*
385 560
455 665
490 718
525 770
560 823
613 910
735 1068
875 1278
1138 1680
1780 2620
2420 3560
490 718
525 770
560 823
613 910
735 1068
875 1278
1138 1680
1780 2620
2420 3560
3100 4560
Mx ΣM*
770 1120
910 1330
980 1435
1050 1540
1120 1645
1225 1820
1470 2135
1750 2555
980 1435
1050 1540
1120 1645
1225 1820
1470 2135
1750 2555
2275 3360
