7.2.1 Procedura
1. Priprema osnove
2. Poravnanje nosećeg rama
3. Pripremno ravnanje
4. Betoniranje
5. Završno poravnanje u skladu sa poglavljem

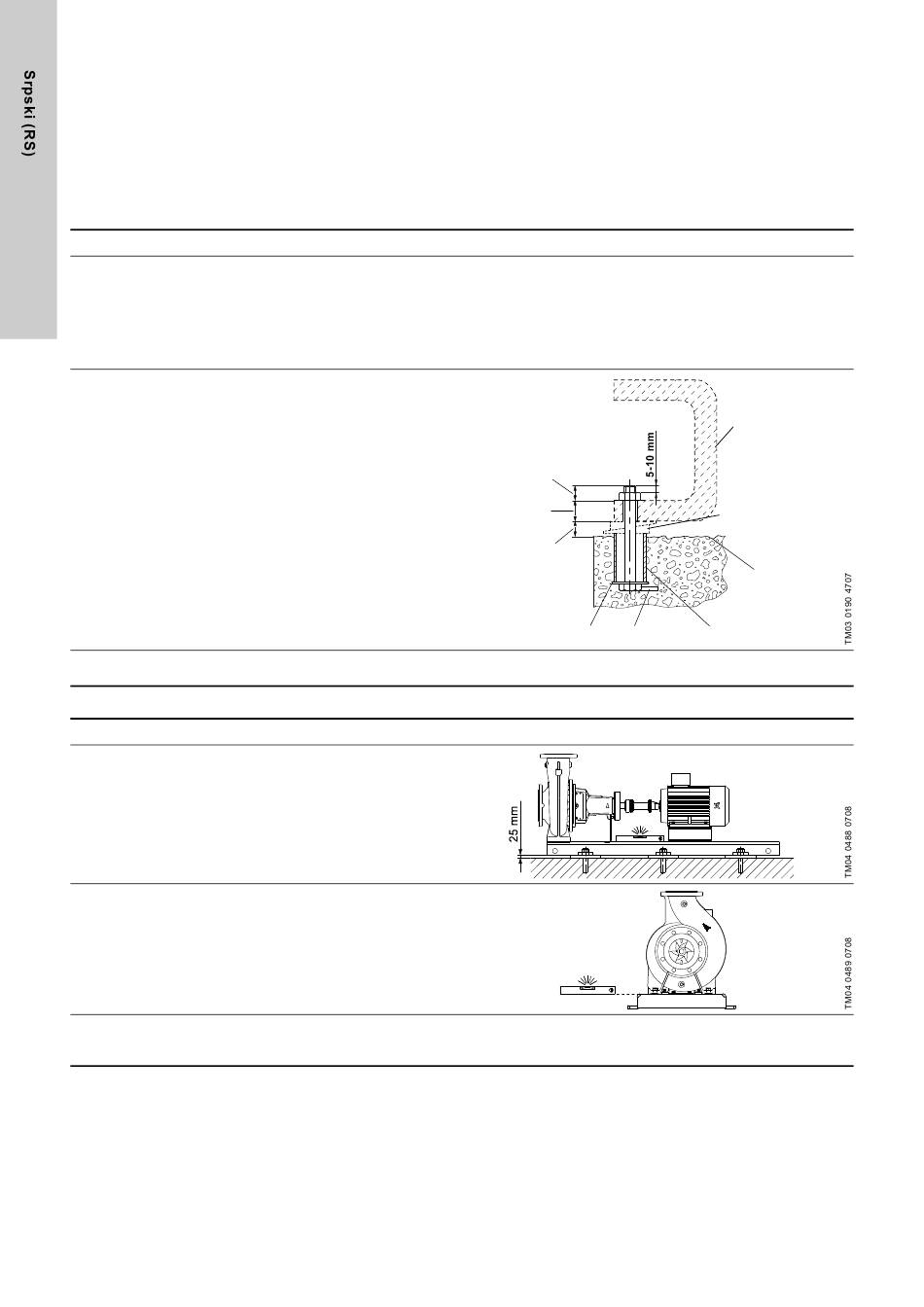

1: Priprema osnove
Preporučujemo sledeću proceduru kako biste osigurali dobru
osnovu.
Korak Postupak
Koristite odobren, beton koji se ne skuplja. Ako imate bilo
kakve nedoumice, kontaktirajte svog dobavljača betona.
Sipajte beton bez prestanka na 19 do 32 mm od krajnjeg
1
nivoa. Koristite vibratore kao biste bili sigurni da je beton
pravilno razliven. Gornja površina mora biti dobro
dimenzionisana i iskanalisana pre postavljanja betona.
To osigurava veznu površinu za cement.
Ugradite zavrtnje osnove u beton. Ostavite dovoljnu
2
dužinu zavrtnja da bi prošla kroz beton, podupirač, niži
ram osnove, navrtke i podloške.
Ostavite osnovu da se konzervira nekoliko dana pre
3
nego nivelišete i betonirate ram osnove.
2: Poravnanje rama postolja
Korak Postupak
Podignite/ostavite noseći ram na gornji nivo od 19-32
mm iznad betonske osnove, poduprite noseći ram uz
1
pomoć blokova i podmetača sa navojem osnove i sredini
izmađu navoja.
Nivelišite noseći ram dodavanjem ili uklanjanjem
2
podmetača ispod rama osnove.
Pričvrstite navrtke osnove za noseći ram. Proverite da li
3
se cevi mogu centrirati na prirubnice pumpe bez
deformacije cevi i prirubnica.
526
7.3
Centriranje.
Dužina
zavrtnja iznad
nosećeg rama
Debljina
nosećeg rama
19-32 mm
tolerancija za
cement
Ilustracija
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Podloška
Navrtka
Omotač cevi
Ilustracija
Noseći ram
Poluge i
podmetači
ostavljeni na
mesto
Gornji deo
osnove ostaje
grub
