Mise en route de la pompe avec de nouvelles bagues de
tresses
Les bagues de tresses doivent être lubrifiées. Par conséquent, du
presse-étoupe doivent toujours pouvoir s'échapper 40 à 60
gouttes par minute. Ne jamais trop serrer le fouloir du presse-
étoupe.
Dans le cadre d'applictions par aspiration, il peut être nécessaire
de serrer légerement davantage le fouloir avant de démarrer la
pompe pour éviter que de l'air y pénètre. À ce stade, de l'air dans
la pompe l'empêcherait d'aspirer le liquide.
Desserrer le fouloir immédiatement lorsque la pompe laisse cou-
ler 40 à 60 gouttes par minute. Réajuster au bout de quelques
heures de fonctionnement si la fuite augmente.
11.1.4 Remplacement de la chemise d'arbre
La chemise d'arbre peut s'user car la durée de vie de la chemise
est liée à l'application. Lorsque la fuite est trop importante, même
pour de nouvelles bagues de tresses et un serrage légèrement
excessif, la chemise d'arbre doit être remplacée.
11.2 Lubrification des roulements dans le support
palier
11.2.1 Roulements lubrifiés à la graisse
Pompe avec roulements lubrifiés à vie

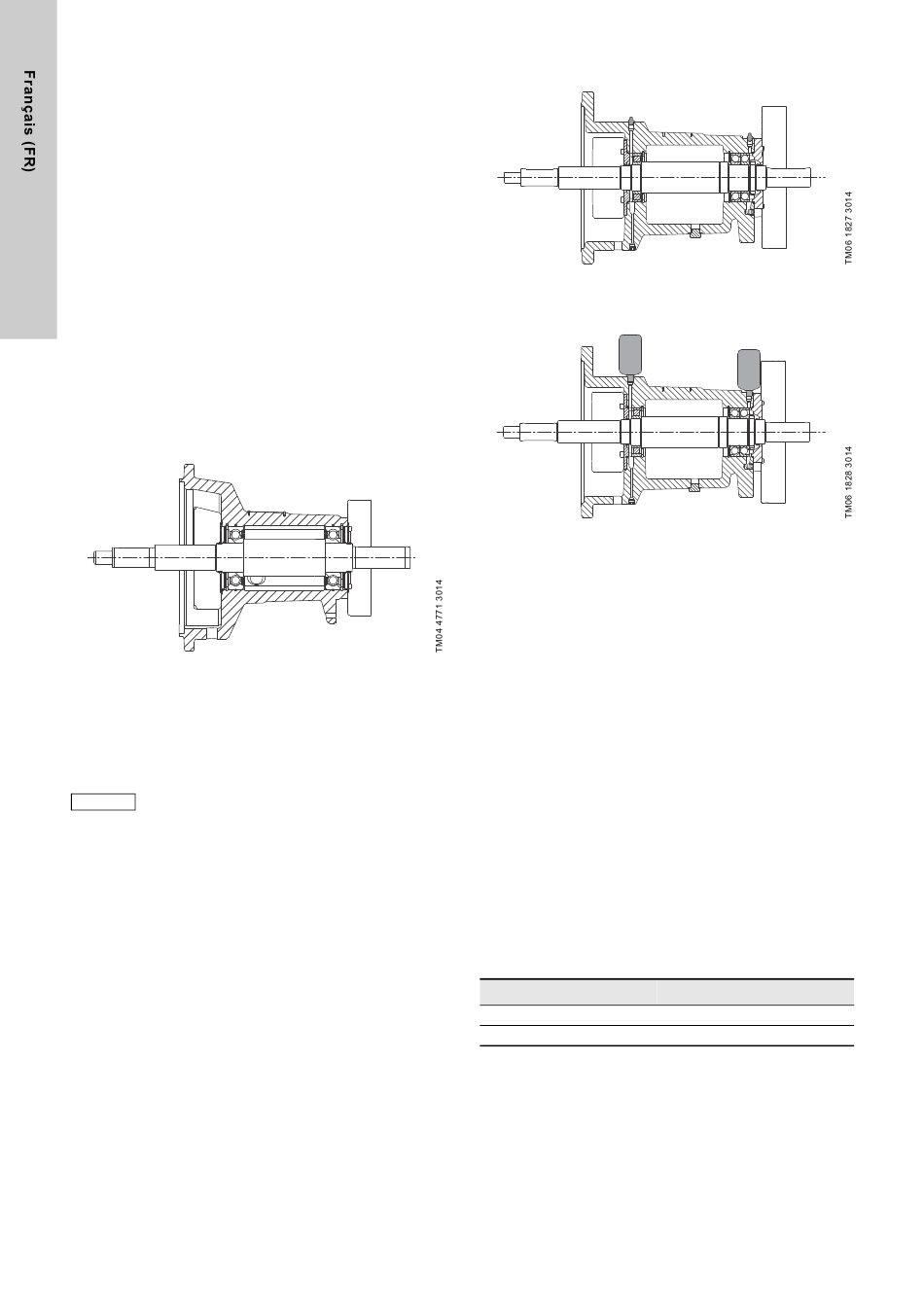

Fig. 30 Support palier avec roulements fermés, lubrifiés à vie
Le support palier avec roulements fermés, lubrifiés à vie ne
nécessite aucune opération de maintenance. Sous conditions de
fonctionnement optimales, la durée de vie du palier est de 17.500
heures environ. Passé ce délai, il est préférable de remplacer les
roulements. Voir paragraphe 13.1 Kits de
Pour vérifier les roulements, les écouter régulière-
ment au moyen d'une tige solide. Pour ce type de
Nota
support palier, il n'existe aucun point de mesure.
242
Pompe avec graisseurs ou lubrificateurs automatiques
Si la pompe possède des graisseurs ou des lubrificateurs auto-
matiques, la graisse dans les roulements est renouvelée en per-
manence.
Sous conditions de fonctionnement optimales, la durée de vie du
roulement est de 100.000 heures environ. Passé ce délai, il est
préférable de remplacer les roulements. Voir paragraphe
13.1 Kits de
remplis de graisse selon les spécifications de Grundfos. Enlever
la graisse usagée dans le support palier avant de remplacer le
nouveau roulement.
maintenance. Lubrificateurs automatiques
Remplacer les lubrificateurs tous les 12 mois. Pour remplacer les
lubrificateurs, procéder comme suit :
1. Enlever le bouchon de purge principal, voir fig. 33, en bas du
2. Installer les nouveaux lubrificateurs sur le dessus du support
3. Replacer le bouchon de purge principal en bas du support
Grundfos recommande les lubrificateurs SKF SYSTEM 24, type
LAGD 125/HP2 ou LAGD 60/HP2.
Fig. 31 Support palier avec roulements à rouleau ou contact
oblique double, lubrifiés par graisseurs
Fig. 32 Support palier avec roulements à rouleau ou contact
oblique double, lubrifiés par lubrificateurs
automatiques
maintenance. Les nouveaux roulements doivent être
support palier pendant une heure de fonctionnement pour reti-
rer la graisse usagée.
palier de façon à ce qu'ils se vident en 12 mois selon les ins-
tructions fournies avec.
palier.
Quantité
2 x LAGD 125/HP2
2 x LAGD 60/HP2
Code article
96887371
97776374
