11. Réglages
11.1 Réglage des capteurs de pression
Avertissement
La pression d'arrêt ne doit en aucun cas dépas-
ser la pression de fonctionnement maximum de
la pompe et du réservoir.
Chaque groupe de surpression est testé en usine et les capteurs
de pression sont réglés pour assurer une performance optimale.
Pendant installation et la mise en service, il peut être nécessaire
d'ajuster les réglages pour optimiser le fonctionnement dans l'ins-
tallation. Voir fig. 6.

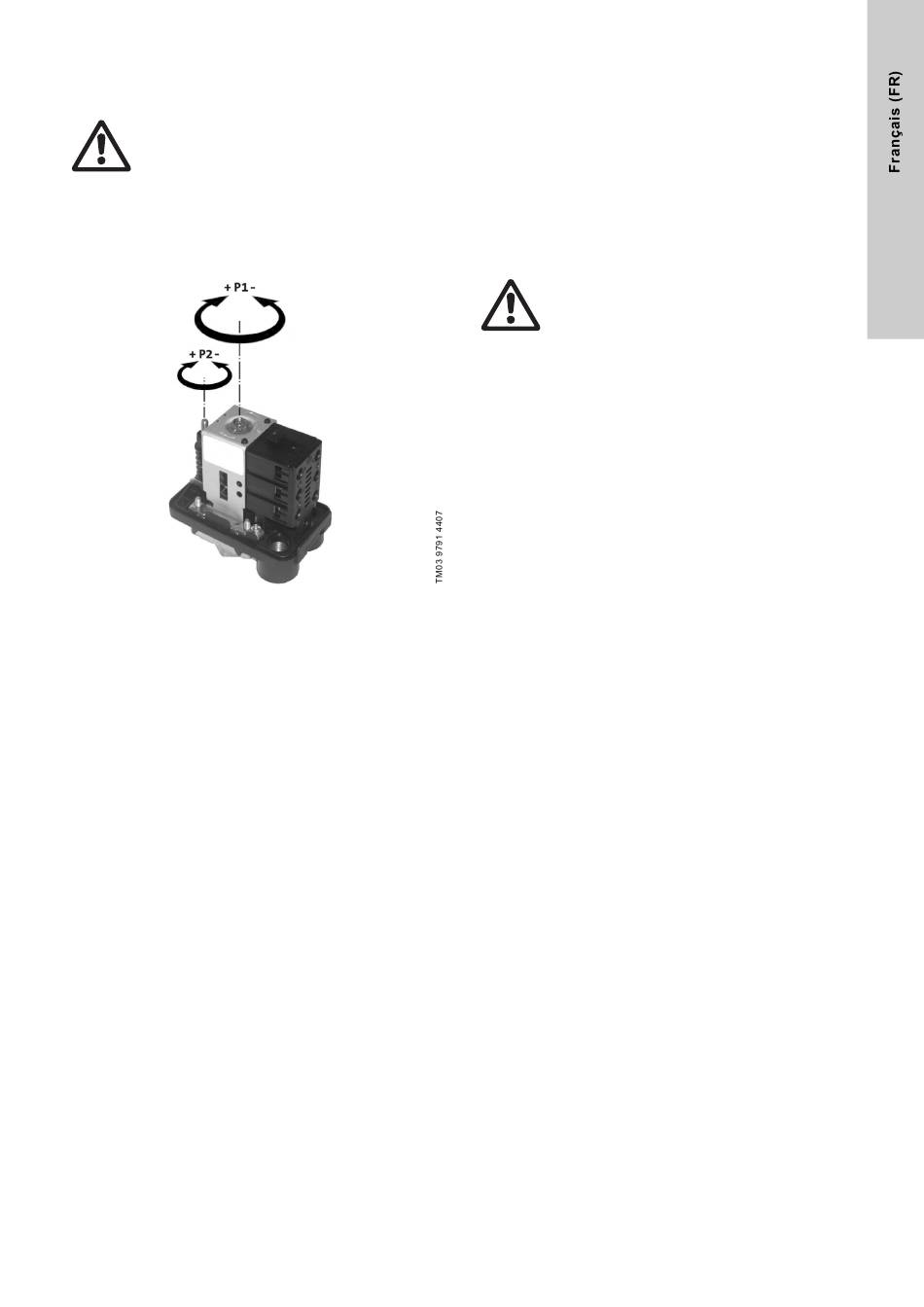

Fig. 6 Capteur de pression
11.1.1 Réglage de la pression d'arrêt
Pour régler la pression d'arrêt (p
1. Tourner la vis P1 dans le sens des aiguilles d'une montre pour
augmenter la pression d'arrêt et dans le sens inverse pour
diminuer la pression d'arrêt. Voir fig. 6.
2. Régler les pressions d'arrêt avec une différence de
0,3 à 0,5 bar respectivement (cascade) sur chaque capteur
de pression.
3. Démarrer la pompe et vérifier sur le manomètre si la pression
d'arrêt souhaitée a été obtenue pour chaque capteur de pres-
sion.
11.1.2 Réglage de la pression différentielle
Pour régler la pression différentielle (p
le sens des aiguilles d'une montre pour augmenter la pression
différentielle et dans le sens inverse pour diminuer la pression dif-
férentielle. La pression d'arrêt reste inchangée. Voir fig. 6.
La pression différentielle doit être réglée à la même valeur sur
tous les capteurs de pression.
11.1.3 Pression de démarrage
La pression de démarrage (p
démarrage
réglée lorsque la pression différentielle est réglée.
p p p
démarrage = arrêt - diff.
Pour vérifier si la pression de démarrage est la bonne,
procéder comme suit :
1. Démarrer la pompe et vérifier sur le manomètre si la pression
d'arrêt et la pression de démarrage souhaitées ont été obte-
nues.
2. Répéter les procédures de réglage ci-dessus jusqu'au bon
réglage des pressions de démarrage et d'arrêt.
), procéder comme suit :
arrêt
), tourner la vis P2 dans
diff.
) est automatiquement
11.2 Réglage de la pression de précharge du réservoir
à diaphragme
Lorsque la pression de démarrage de la pompe a été déterminée,
la pression de précharge requise du réservoir à diaphragme peut
être réglée approximativement à 90 % de la pression de démar-
rage.
Pression de précharge = 0,9 x p
La précharge du réservoir doit être vérifiée/réglée lorsque
la conduite de refoulement est vide.

12. Maintenance

Avertissement
Avant toute intervention sur la pompe, s'assurer
que l'alimentation électrique a été coupée.
Cadenasser l'interrupteur principal pour s'assu-
rer qu'il ne puisse pas être réenclenché acciden-
tellement.

12.1 Pompe

Les paliers de la pompe et les garnitures mécaniques ne néces-
sitent aucune maintenance.
12.2 Réglages
Pour assurer un fonctionnement stable et correct, la pression de
précharge du réservoir à diaphragme et le réglage des capteurs
de pression doivent être contrôlés régulièrement, au moins une
fois par an.

12.3 Protection antigel

Si le groupe de surpression n'est pas utilisé pendant les périodes
de gel, les collecteurs, les pompes et le réservoir à diaphragme
doivent être purgés pour éviter tout dommage.
.
