4. Identificazione

4.1 Targhetta di identificazione

La targhetta di identificazione Hydro Multi-S si trova sul supporto.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

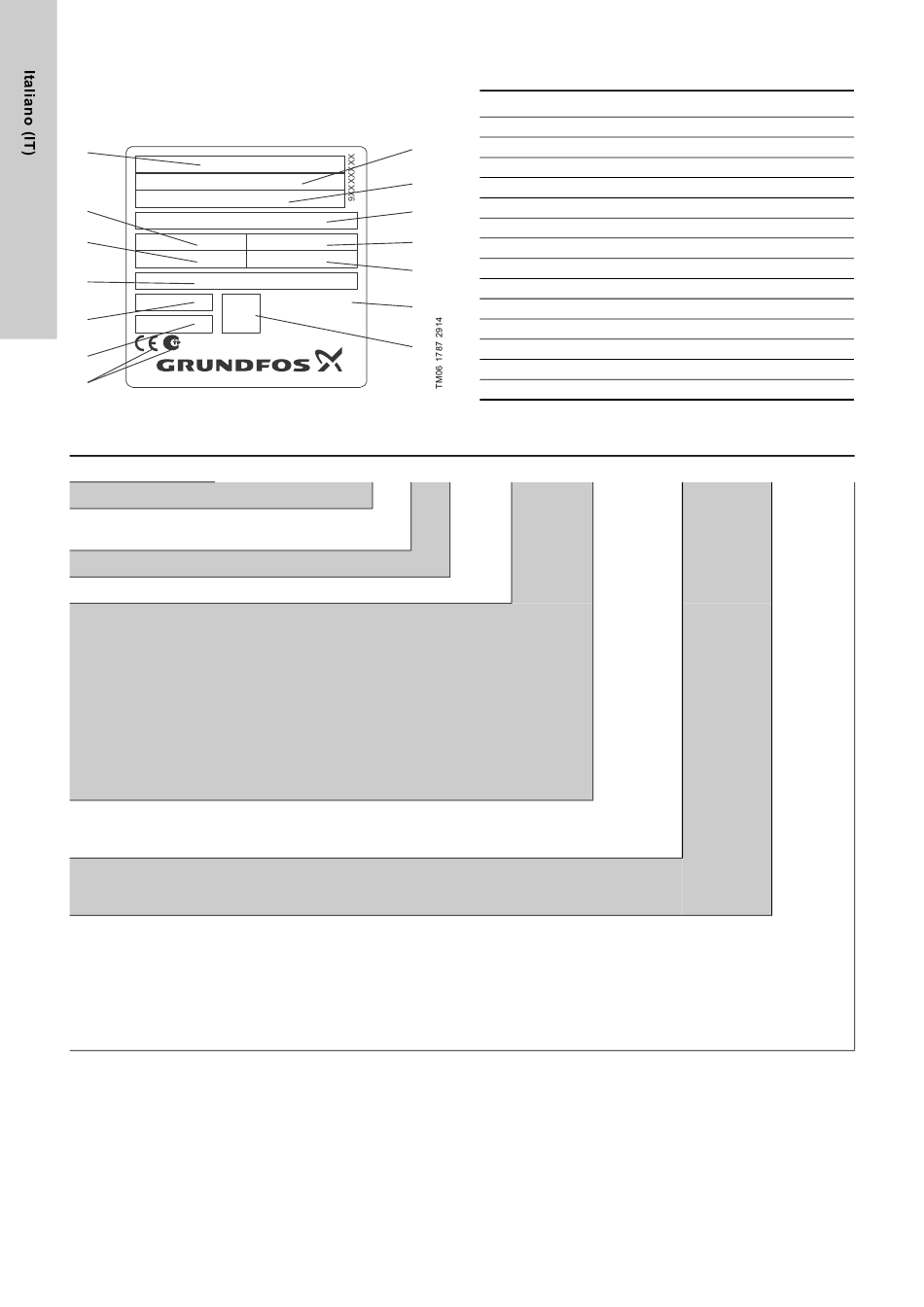

Fig. 2 targhetta di identificazione Hydro Multi-S

4.2 Codice modello

Esempio
Nome sistema
Tipo di sistema
S: Pompe a velocità fissa
Numero di pompe
Tipo di pompa
Codice tensione di alimentazione
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Tipo di progettazione
A: Sistema con scatola interruttore montata sul sistema.
B: Sistema con scatola interruttore montata a parete e cavi da 5 m.
Metodo avviamento
B: Diretto in linea (DOL)
C: Stella/triangolo (SD)
Codice materiale
A: Collettori in acciaio inox, basamento in acciaio inox, valvole standard
B: Collettori in acciaio inox, basamento in acciaio inox, valvole in acciaio inox
C: Collettori in acciaio zincato, basamento in acciaio zincato, valvole standard (solo pompe CME-A)
G: Collettori in acciaio zincato, basamento in acciaio zincato, valvole standard
H: Collettori in acciaio zincato, basamento in acciaio zincato verniciato di nero, valvole standard
I: Collettori in acciaio inox, basamento in acciaio inox verniciato di nero, valvole standard
P: Collettori in acciaio inox, basamento in acciaio zincato, valvole standard
80
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi -S
Pos. Descrizione
1 Designazione modello
2 Modello
3 Numero di serie
4 Tensione di alimentazione
5 Massima pressione di esercizio in bar
6 T liquido
7 Portata massima in m
8 Prevalenza nominale in metri
9 Documenti tecnici
10 Grado di protezione
11 Peso in kg
12 Marchio di omologazione
13 Codice QR
14 Paese di origine
2 CR 15-3 U3
3
/h
A- B- A
