7.1.4 Temelj
Naprava za dvig tlaka mora biti nameščena na ravno in trdno
površino. Če naprava za dvig tlaka ni pritrjena na podstavek
naprave, jo je potrebno pritrditi na tla.
Hydro Multi-S naprava s CM črpalko mora biti
Nasvet
vedno privita v tla.
7.1.5 Raztezni spoji
Namen razteznih slojev je naslednji:
• Kompenziranje skrčkov/raztezkov v cevovodih, ki so posledica
spremembe temperature tekočine.
• Zmanjšanje mehanskih sit v povezavi s tlačnimi sunki
v cevovodu.
• Izolirati mehanski strukturni hrup v ocevju (samo z gumo pod
razteznimi spoji).
Razteznih spojev se ne montira za popravljanje
Nasvet
nepravilnosti v cevovodu, kot na primer zamiki.
Pritrdite raztezne spoje na razdalji najmanj 1 do 1 1/2 krat
nominalnega premera od tlačnega in sesalnega ocevja.
To prepreči razvoj turbolence in razteznih spojev, kar se kaže
v boljših sesalnih pogojih in z minimalno izgubo pritiska na tlačni
strani.
Cevovod mora biti pritrjen tako, da ne vrši pritiska na raztezne
spoje in na črpalko. Upoštevajte navodila dobavitelja in jih
posredujte svetovalcem in instalaterjem cevovodov.
7.2 Električna instalacija
Opozorilo
Električno povezavo mora urediti pooblaščena
oseba v skladu z lokalnimi pravili in veljavnim
diagramom ožičenja.
Prepričajte sem, da izključite električno napajanje
do črpalke iz glavnim stikalom, ga zaklenete ter
s tem zagotovite, da se ne more po nesreči
vključiti.
Upoštevati je potrebno naslednje:
• Električna instalacija naprave za dvig tlaka se mora ujemati
z razredom IP54.
• Zagotovite, da naprava za dvig tlaka ustreza omrežni
napetosti.
• Zagotovite, da presek žice ustreza tehničnim podatkom
v diagramu ožičenja.
Za električno povezavo se nanašajte na diagram
Nasvet
ožičenja dobavljenega z napravo za dvig tlaka.

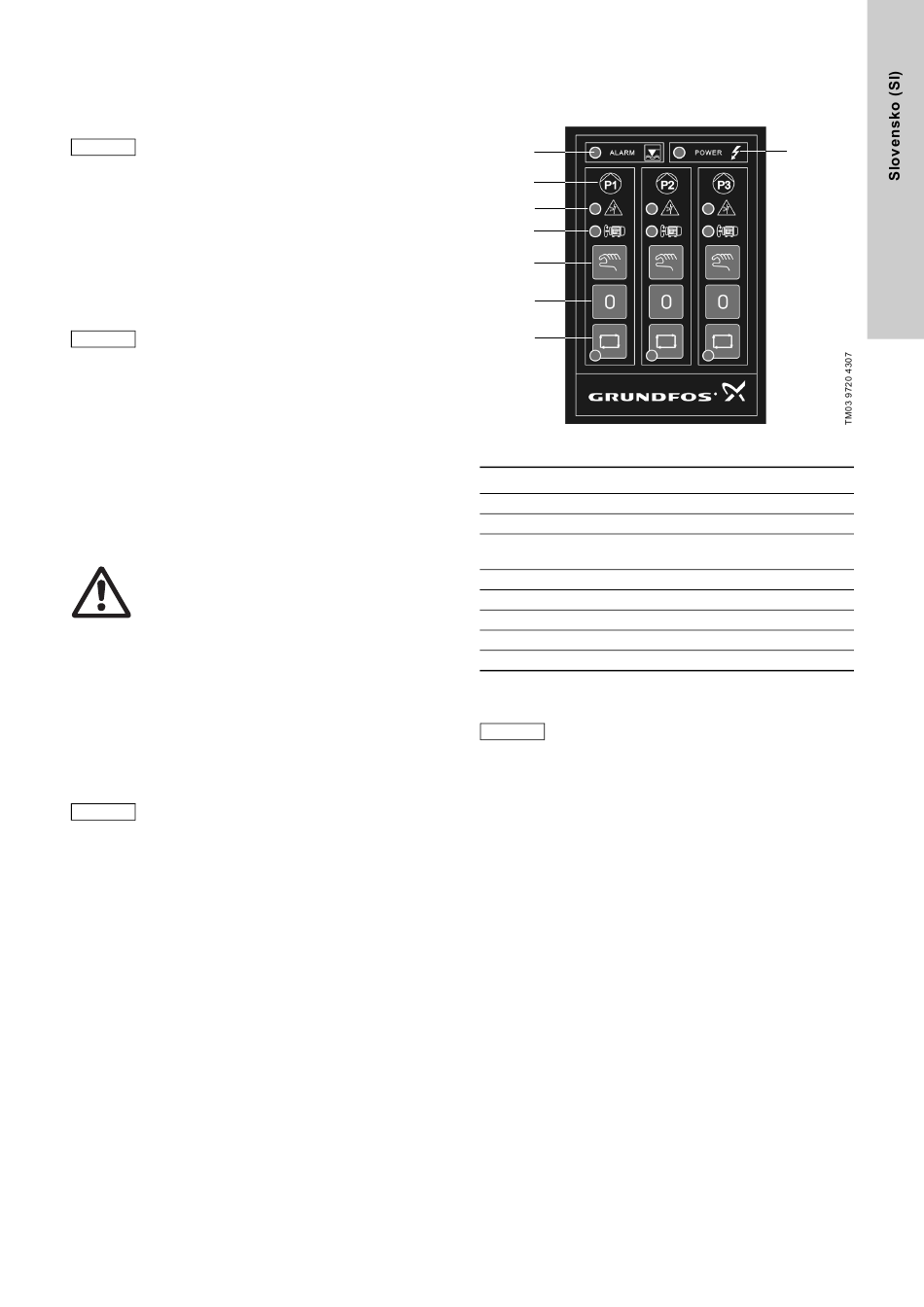

8. Krmilna plošča
Grundfosova Multi-S naprava za dvig tlaka se lahko kontrolira
nakontrolni pološči vgrajeni v kontrolni omarici. Glejte sliko 4.
1
2
3
4
5
6
7
Slika 4 Krmilna plošča
Poz. Opis
1 LED indikacija proti suhem teku.
2 Številka črpalke
LED indikacija za napačen status
3
(Samo pri tri-faznih črpalkah.)
4 LED indikacija za delovanje črpalk
5 Tipke za osnovno delovanje
6 Tipke za ustavitev črpalke
7 Tipke za avtomatsko delovanje
8 LED indikacija za zagon

9. Zagon

Ne zaganjajte naprave za dvig tlaka, dokler so
Opozorilo
črpalke in sesalne cevi napolnjene s tekočino.
Za vklop naprave za dvig tlaka, nadaljujte s sledečim:
1. Povežite vodo in električno napajanje.
2. Zaprite ventil na tlačni strani vseh črpalk.
3. Napolnite vse črpalke z vodo in zagotovite da so tudi sesalno
ocevje in sesalne pipe napolnjene.
4. Preverite, da je predtlak posode enak 0,9 x vklopmu tlaku.
5. Vklopite omrežno napetost.
6. Vklopite prvo črpalko s pritiskom gumba za osnovno
delovanje.
7. Preveri smer vrtenja črpalke.
Če je smer vrtenja napačna, zamenjajte smer vrtenja.
8. Odzračite črpalko s počasnim odpiranjem tlačnega ventila.
9. Ponovite celotni proces za ostale črpalke.
10. Pustite napravo za dvig tlaka na avtomatskem delovanju
s pritiskom gumba za avtomatsko delovanje.
