5. Conditions de fonctionnement

Données
CM, CMV
Débit maxi Jusqu'à 45 m
Pression de service
maxi
Température du
+5 à +50 °C
liquide
Température
+5 à +60 °C
ambiante
Hauteur d'aspiration maxi : 10,33 m moins la hauteur
d'aspiration nette positive de la pompe moins les autres pertes
de charges moins une marge de sécurité de 0,5 m
Puissance Jusqu'à 3,2 kW
Méthode de démar-
rage
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
Tension d'alimenta-
tion
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Tolérance de tension
Humidité relative de
l'air
Indice de protection
1)
S'applique aux moteurs de 0,37 kW à 0,75 kW inclus.
2)
S'applique aux moteurs de 1,1 kW à 5,5 kW inclus.

6. Installation

Avertissement
L'installation doit être conforme aux réglementa-
tions locales et faire l'objet d'une bonne utilisa-
tion.
Avant de commencer l'installation, vérifier les points suivants :
• Il s'agit bien du bon produit commandé.
• Aucune partie visible n'a été endommagée.
6.1 Installation mécanique
Ne pas marcher sur les collecteurs. Cela peut
endommager le corps de la pompe ou entraîner
Précautions
une fuite au niveau de tous les joints.

6.1.1 Lieu d'installation

Pour permettre un bon refroidissement du moteur et de l'électro-
nique, respecter les règles suivantes :
• Placer l'Hydro Multi-S de façon à ce qu'il puisse être bien
refroidi.
• Les ailettes de refroidissement du moteur, les trous du capot
du ventilateur et les pales du ventilateur doivent rester
propres.
L'Hydro Multi-S is ne convient pas à une installa-
Nota tion en extérieur et doit être protégé contre le gel
et les rayons directs du soleil.
Laisser assez de place autour du groupe de surpression pour
toute inspection et maintenance.
66
Type de pompe
CR
3 3
/h Jusqu'à 69 m
10 bars 10/16 bars
+5 à +50 °C
1)
+5 à +40 °C
2)
+5 à +60 °C
Jusqu'à 5,5 kW
Direct
Étoile-triangle
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Max. 95 %
IP54
6.1.2 Préremplissage du réservoir à membrane
Si un réservoir à membrane est relié à l'installation, remplir le
réservoir d'azote à une pression de 0,9 fois le point de consigne.
Il est important d'utiliser de l'azote pour éviter la
Nota
corrosion interne du réservoir à membrane.
/h
6.1.3 Tuyauterie
La tuyauterie raccordée au groupe de surpression doit avoir la
bonne taille.
Raccorder la tuyauterie aux collecteurs du groupe de surpres-
sion. Chaque extrémité peut être utilisée.
Appliquer le composé d'obsturation à l'extrémité inutilisée
du collecteur et monter les capuchons à vis.
Pour assurer un fonctionnement optimal et réduire le bruit et
les vibrations, il peut être nécessaire d'installer des manchons
anti-vibratiles.
Le bruit et les vibrations sont générés par les pièces rotatives de
la pompe, le flux du liquide dans la tuyauterie et les raccords.
Si un groupe de surpression est installé dans un lotissement où
le premier utilisateur sur la ligne est proche du groupe,
il est conseillé d'installer des joints de dilatation sur les conduites
d'aspiration et de refoulement pour empêcher que la tuyauterie
ne transmette les vibrations.

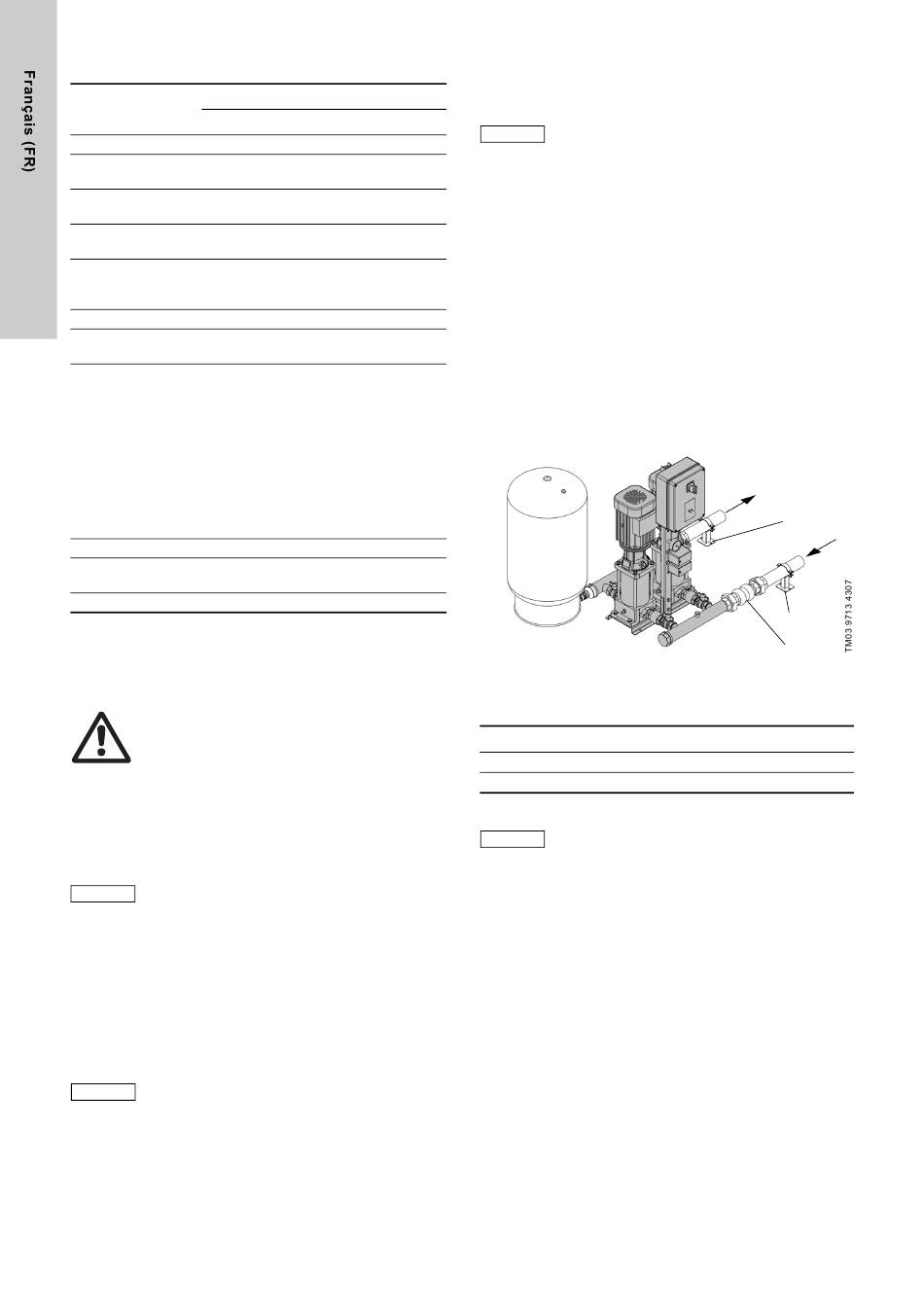

Fig. 3 Exemple d'installation avec joints de dilatation et
supports de tuyauterie (champ d'alimentation standard
Grundfos en gris)
Pos. Description
1 Support tuyauterie
2 Joint de dilatation
Le réservoir à diaphragme, les joints de dilata-
tion, les supports tuyauterie et les patins amor-
Nota
tisseurs ne sont pas fournis avec un groupe de
surpression standard.
Tous les écrous doivent être serrés avant la mise en route.
Les tuyauteries doivent être fixées afin de ne pas bouger ou être
tordues.
Si la pompe doit fonctionner avec une hauteur d'aspiration, il est
obligatoire d'installer un clapet de pied de taille adaptée.
Si le groupe de surpression est installé sur un châssis équipé de
manchons anti-vibratiles, les joints de dilatation doivent toujours
être montés sur les collecteurs. Ceci est important pour permettre
au groupe de surpression d'avoir une bonne assise.
1
1
2
