5. Identifikácia
5.1 Typový štítok
Typový štítok tlakovej stanice Hydro Multi-S je umiestnený na
podstavci.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

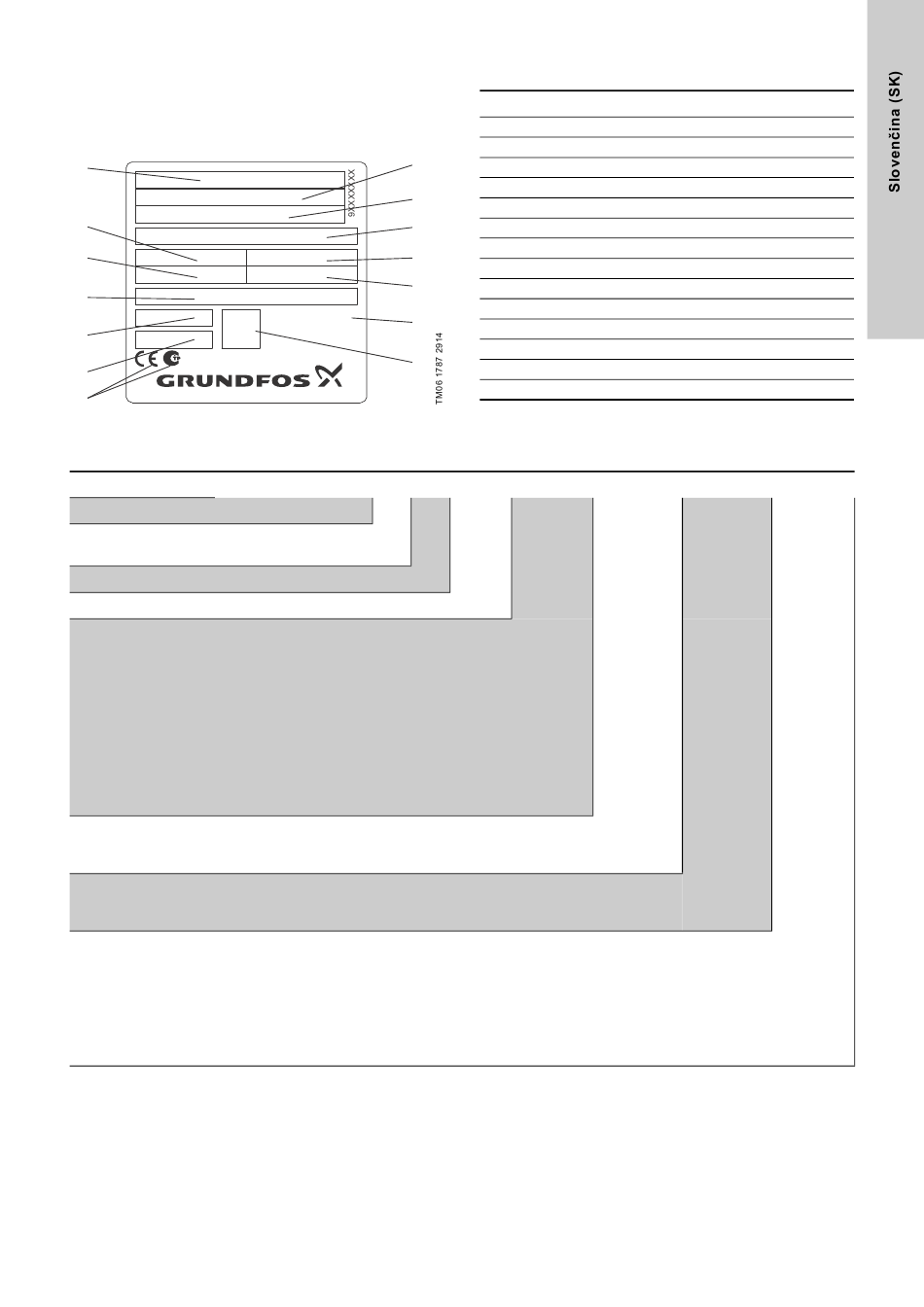

Obr. 2 Typový štítok stanice Hydro Multi-S
5.2 Typový kľúč
Príklad
Názov systému
Typ sústavy
S: Čerpadlá s pevnými otáčkami
Počet čerpadiel
Typ čerpadla
Kód napájacieho napätia
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Typ prevedenia
A: Systém so skrinkou s ističom namontovanou v systéme.
B: Systém so skrinkou s ističom namontovanou na stene a s 5 m káblami.
Spôsob spustenia
B: Priame (DOL)
C: Hviezda-trojuholník (SD)
Kód materiálu
A: Potrubia z nehrdzavejúcej ocele, základový rám z nehrdzavejúcej ocele, štandardné ventily
B: Potrubia z nehrdzavejúcej ocele, základový rám z nehrdzavejúcej ocele, ventily z nehrdzavejúcej ocele
C: Potrubia z pozinkovanej ocele, základový rám z pozinkovanej ocele, štandardné ventily (len čerpadlá CME-A)
G: Potrubia z pozinkovanej ocele, základový rám z pozinkovanej ocele, štandardné ventily
H: Potrubia z pozinkovanej ocele, základový rám z pozinkovanej ocele natretý na čierno, štandardné ventily
I: Potrubia z nehrdzavejúcej ocele, základový rám z nehrdzavejúcej ocele natretý na čierno, štandardné ventily
P: Potrubia z nehrdzavejúcej ocele, základový rám z pozinkovanej ocele, štandardné ventily
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi -S
Poz. Popis
1 Typové označenie
2 Model
3 Sériové číslo
4 Napájacie napätie
5 Maximálny prevádzkový tlak v baroch
6 T stredné
7 Maximálny prietok v m
8 Menovitá dopravná výška v metroch
9 Technické dokumenty
10 Trieda krytia
11 Hmotnosť v kg
12 Značka typového schválenia
13 Kód QR
14 Krajina pôvodu
2 CR 15-3 U3
3
/h
A- B- A
155
