6.1.4 Vundament
Rõhutõsteseade peaks olema asetatud tasasele kõvale alusele.
Kui rõhutõsteseade ei ole varustatud tugijalgadega, tuleb ta
kinnitada põranda külge.
CM pumpadega Hydro Multi-S süsteemid tuleb
Märkus
alati põranda külge kruvida.
6.1.5 Lõdvikäärikud
Kompensaatorite otstarve on järgmine:
• Leevendada vedeliku temperatuuri muutustest tekkivat
torustiku kokkutõmbumist/laienemist.
• Vähendada mehaanilisi pingeid seoses rõhu muutustega
torustikus.
• Isoleerida mehaanilise tekkega müra torustikust
(ainult kummimansetiga kompensaatorid).
Kompensaatoreid ei tohi kasutada
paigaldusvigade kompenseerimiseks torustikus,
Märkus
näiteks avade vale joondamine.
Paigalda kompensaatorid minimaalselt 1 kuni 1 1/2 korda ava
läbimõõt kaugusele imi- ja survekollektorist. See hoiab ära
turbulentsi tekkimise kompensaatoris, parandades imipoole
tingimusi ja põhjustades minimaalse rõhukao survepoolel.
Torustik peaks olema kinnitatud niimoodi, et ei tekitaks pingeid
kompensaatoritele ja pumbale. Järgi tarnija juhendeid ja anna
need edasi konsultantidele või torustiku paigaldajatele.

6.2 Elektripaigaldis

Hoiatus
Elektriühendused peavad olema teostatud
autoriseeritud isiku poolt vastavalt kohalikele
eeskirjadele ja ühendusskeemile.
Veendu, et elektrivarustus on pealülitist välja
lülitatud ja pealüliti lukustatud kindlustamaks,
et seda ei saa kogemata sisselülitada.
Järgnevast tuleb kinnipidada:
• Rõhutõsteseadme elektriinstallatsioon peab olema vastavuses
kaitseklassiga IP54.
• Veendu, et rõhutõsteseade sobib ühendatava koha
elektrivarustusega.
• Veendu, et juhtme ristlõikepindada vastab ühendusskeemi
spetsifikatsioonile.
Elektriühendustesse puutuva kohta vaata järele
Märkus rõhutõsteseadmega kaasasolevalt
ühendusskeemilt.
46

7. Juhtimispaneel

Grundfos Multi-S rõhutõsteseadet saab juhtida juhtimiskilpi
integreeritud juhtimispaneeli kaudu. Vaata joonis 4.
1
2
3
4
5
6
7

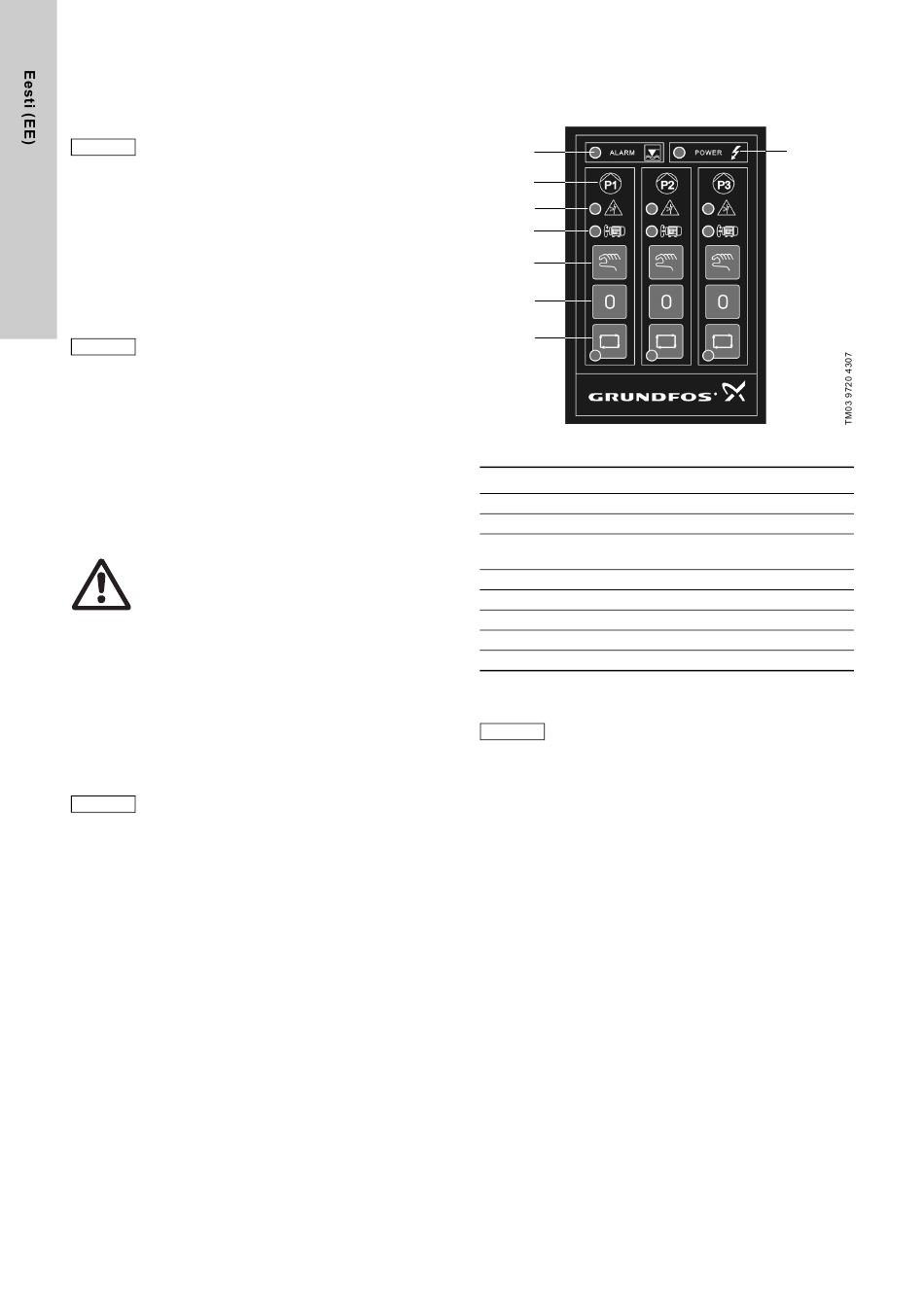

Joonis 4 Juhtimispaneel
Pos. Kirjeldus
1 Kuivkäigu häire LED indikatsioon
2 Pumba number
Vea staatuse LED indikatsioon
3
(ainult kolmefaasilised pumbad)
4 Pumba töötamise LED indikatsioon
5 Käsijuhtimise surunupud
6 Pumpade peatamise surunupud
7 Automaatse töörežiimi surunupud
8 Elektrivarustuse LED indikatsioon
8. Käivitamine
Ära käivita rõhutõsteseadet enne kui pumbad
Ettevaatust
ja imitoru on vedelikuga täidetud.
Rõhutõsteseadme käivitamiseks tegutse järgnevalt:
1. Ühenda vee- ja elektivarustus.
2. Sulge kõikide pumpade survepoole ventiilid.
3. Täida kõik pumbad vedelikuga ja veendu, et imikollektor ja
imitoru on samuti täidetud.
4. Kontrolli, et hüdrofori eelrõhk on võrdne 0,9 x
sisselülimisrõhk.
5. Lülita toitepinge sisse.
6. Käivita esimene pump vajutades ja hoides all käsijuhtimise
nuppu.
7. Kontrolli pumba pöörlemissuunda.
Kui pöörlemissuund on vale, vaheta omavahel toitejuhtme
kaks faasi.
8. Õhuta pump avades aeglaselt survepoole ventiili.
9. Korda sama protseduuri teiste pumpadega.
10. Luba rõhutõsteseade automaatsele tööle vajutades
automaatse töörežiimi nuppu.
8
