6. Radni uvjeti

Podaci
Maksimalni protok Do 45 m
Maksimalni radni tlak
Temperatura tekućine +5 do +50 °C
Temperatura okoline +5 do +60 °C
Maksimalna usisna visina: 10,33 m minus NPSH crpke minus
ostali usisni gubici minus sigurnosna granica od 0,5 m
Snaga Do 3,2 kW
Metoda startanja
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
Opskrbni napon
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Tolerancija napona
Relativna vlažnost
zraka
Klasa zaštite
1)
Odnosi se na veličine motora od 0,37 kW i više, uključujući
0,75 kW.
2)
Odnosi se na veličine motora od 1,1 kW i više, uključujući
5,5 kW.

7. Postavljanje

Upozorenje
Postavljanje se mora izvršiti u skladu s lokalnim
propisima i prihvaćenim kodeksom dobre prakse.
Prije postavljanja provjerite sljedeće:
• Da komplet za povećanje tlaka odgovara naručenome.
• Da nema vidljivih oštećenja na dijelovima.
7.1 Mehanička ugradnja
Ne gazite na razvodnike. To može uzrokovati
oštećenja kućišta crpke ili curenje na svim
Upozorenje
spojevima.
7.1.1 Mjesto montaže
Da osigurate dovoljno hlađenje motora i elektronike,
pridržavajte se sljedećih zahtjeva:
• Postavite Hydro Multi-S na takav način da je osigurano
odgovarajuće hlađenje.
• Krilca za hlađenje motora, otvori u poklopcu ventilatora i krila
ventilatora moraju biti čisti.
Hydro Multi-S nije predviđen za vanjsku montažu
i mora se zaštititi od smrzavanja i izravnog
Uputa
sunčevog svjetla.
Komplet za povećanje tlaka se mora postaviti s osiguranim
dovoljnim razmakom oko njega radi pregleda i servisa.
74
Tip crpke
CM, CMV CR
3 3
/h Do 69 m /h
10 bar 10/16 bar
+5 do +50 °C
+5 do +40 °C
+5 do +60 °C
Do 5,5 kW
Neposredno linijski
Zvijezda-trokut
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Maks. 95 %
IP54
7.1.2 Prethodno punjenje spremnika s membranom
Ako je spremnik s membranom povezan sa sustavom, potom
prethodno napunite spremnik dušikom na 0,9 x radna točka.
Važno je uporabiti dušik kako bi se spriječila
Uputa
korozija unutar spremnika s membranom.
7.1.3 Cjevovod
Cijevi koje se priključuju na komplet za povećanje tlaka moraju
biti odgovarajuće veličine.
1)
Priključite cijevi na kolektore kompleta za povećanje tlaka.
2)
Može se upotrijebiti bilo koji završetak.
Nanesite smjesu za brtvljenje na neupotrijebljene dijelove
kolektora i na njih zavrnite matične kapice.
Za postizanje optimalnog rada i smanjenje buke i vibracija,
bit će potrebno postavljanje prigušivača vibracija.
Buka i vibracije se stvaraju uslijed rotacije motora i crpke te
uslijed protoka vode cijevima i priključcima.
Ako se sustav za povećanje tlaka instalira u stambenom bloku ili
je prvi korisnik u liniji blizu sustava, preporučljivo je ugraditi
kompenzatore na usisnim i tlačnim cijevima, kako bi spriječili
prijenos vibracija kroz cjevovod.

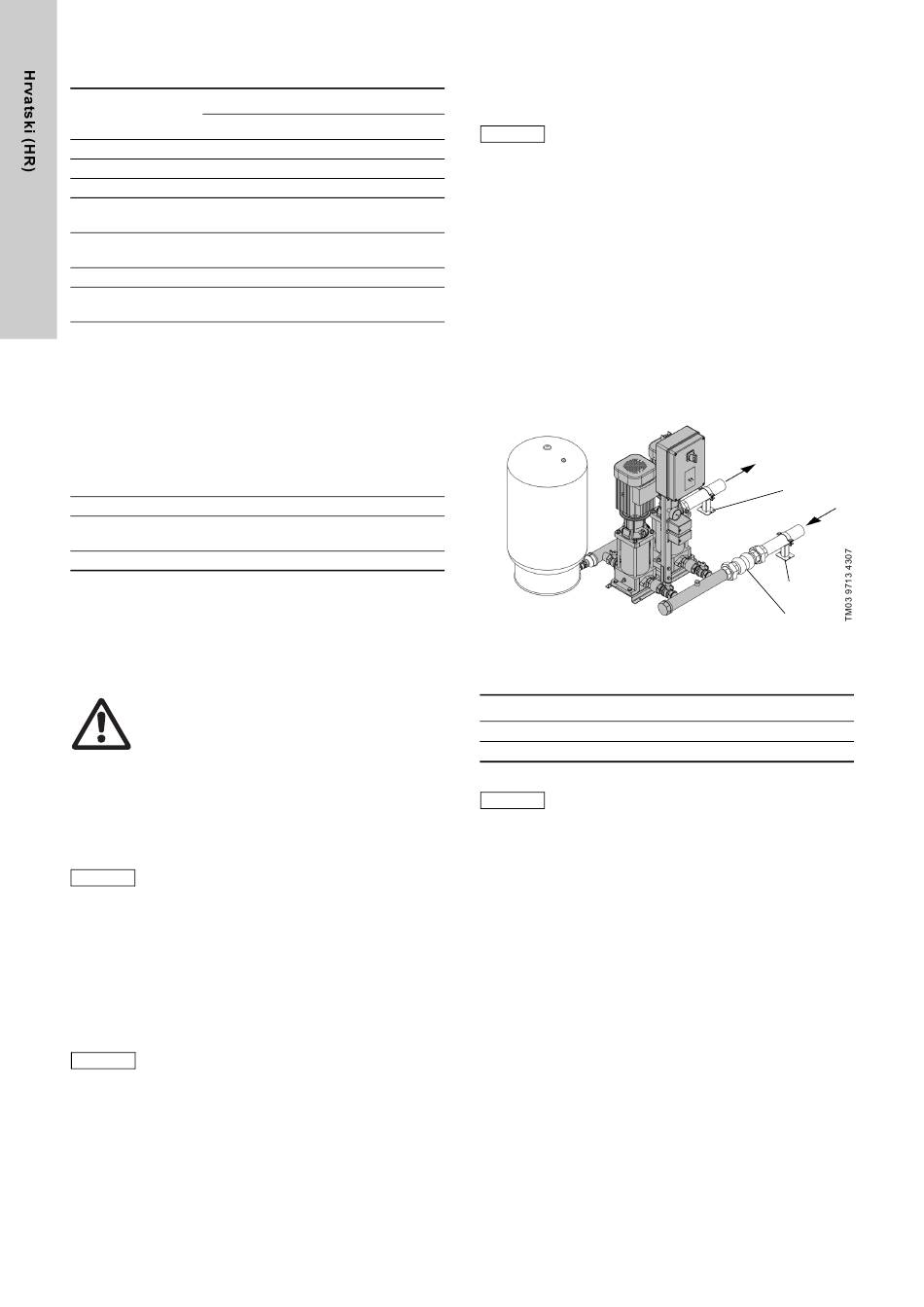

Slika 3 Primjer ugradnje s kompenzacijskim spojkama
i nosačima cijevi (Grundfosov standardni niz opskrbe
u sivoj boji)
Poz. Opis
1 Nosač cijevi
2 Ekspanzijski spoj
Spremnik s dijafragmom, ekspanzijski spoj,
Uputa nosači cijevi i stope stroja se ne isporučuju
u standardnom kompletu za povećanje tlaka.
Prije pokretanja dotegnite sve matice.
Cijevi se moraju pričvrstiti na dijelove zgrade kako ne bi došlo
do njihova pomicanja ili uvrtanja.
Ako će crpka raditi s podizanjem na usisnoj strani, obvezno se
mora postaviti nožni ventil odgovarajuće veličine.
Ako je komplet za povećanje tlaka postavljen na okvir
s prigušivačima vibracija, ekspanzijski spojevi uvijek moraju biti
postavljeni na kolektorima. Ovo je važno kako komplet za
povećanje tlaka ne bi ostao "visiti" na cjevovodu.
1
1
2
