6.1.4 Fundament
Trykforøgeranlægget bør placeres på en plan, fast overflade.
Hvis trykforøgeranlægget ikke er forsynet med maskinsko,
skal det boltes til gulvet.
Hydro Multi-S-anlæg med CM-pumper skal altid
Bemærk
boltes til gulvet.
6.1.5 Rørkompensatorer
Rørkompensatorerne har følgende formål:
• optagelse af udvidelser/sammentrækninger i rørsystemet for-
årsaget af ændringer i medietemperaturen
• reduktion af mekaniske påvirkninger i forbindelse med tryk-
stød i rørsystemet
• isolering af mekanisk strukturbåren støj i rørsystemet
(kun gummibælgskompensatorer).
Rørkompensatorer må ikke installeres for at
kompensere for unøjagtigheder i rørsystemet,
Bemærk
f.eks. centerforskydning mellem flangerne.
Rørkompensatorer monteres i en afstand af minimum 1 til
1 1/2 gange den nominelle flangehulsdiameter fra suge- og
trykmanifoldene. Dette forhindrer at der opstår turbulens
i rørkompensatorerne, hvilket sikrer bedre sugeforhold og
minimalt tryktab på afgangssiden.
Rørene skal fastgøres så de ikke belaster rørkompensatorerne
og pumperne. Følg leverandørens anvisninger, og giv dem videre
til rådgivere eller installatører.

6.2 El-tilslutning

Advarsel
El-tilslutning skal foretages af en autoriseret per-
son i henhold til lokale forskrifter og normer og
det relevante forbindelsesdiagram.
Forsyningsspændingen skal afbrudes med net-
spændingsafbryderen, som skal låses med en
hængelås så spændingen ikke uforvarende kan
genindkobles.
Disse regler skal overholdes:
• Den elektriske installation af trykforøgeranlægget skal over-
holde kapslingsklasse IP54.
• Kontrollér at trykforøgeranlægget er egnet til strømforsyningen
på installationsstedet.
• Det skal sikres at ledernes tværsnit overholder specifika-
tionerne i forbindelsesdiagrammet.
Vedrørende el-tilslutning henvises til det forbin-
Bemærk delsesdiagram der følger med trykforøgeranlæg-
get.

7. Betjeningspanel

Grundfos Hydro Multi-S-trykforøgeranlægget kan styres via betje-
ningspanelet i styreskabet. Se fig. 4.
1
2
3
4
5
6
7

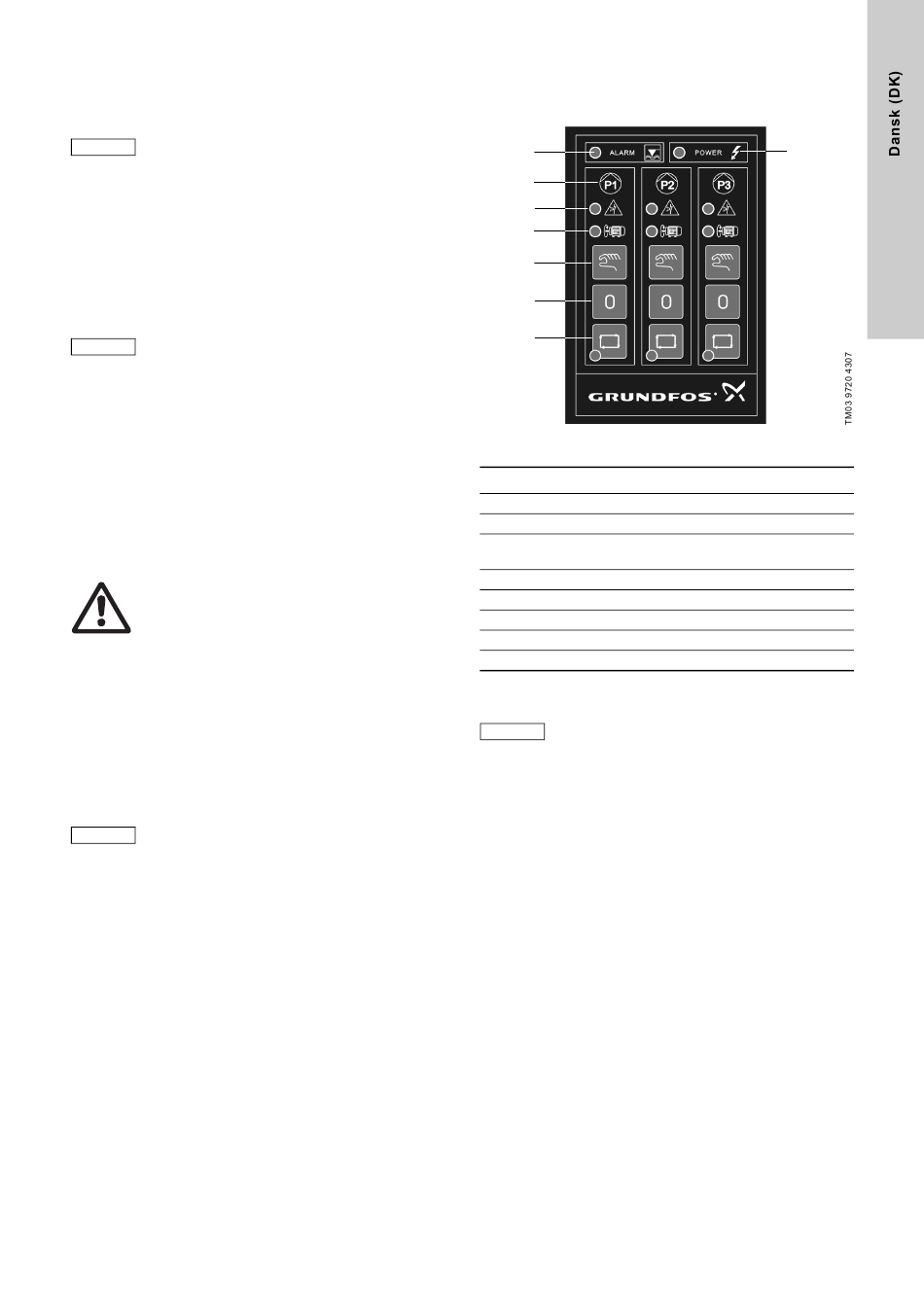

Fig. 4 Betjeningspanel
Pos. Beskrivelse
1 Lysdiodeangivelse af tørløbsalarm
2 Pumpenummer
Lysdiodeangivelse af fejltilstand
3
(kun 3-fasede pumper)
4 Lysdiodeangivelse af pumpedrift
5 Trykknapper til manuel drift
6 Trykknapper til stop af pumperne
7 Trykknapper til automatisk drift
8 Lysdiodeangivelse af drift
8. Idriftsætning
Trykforøgeranlægget må først startes når pum-
Forsigtig
perne og sugeledningen er fyldt med væske.
Sæt trykforøgeranlægget i drift på følgende måde:
1. Tilslut vand- og strømforsyningen.
2. Luk ventilen på afgangssiden af alle pumper.
3. Spæd alle pumper, og tjek at sugemanifolden og suge-
ledningen også er spædet.
4. Tjek at beholderens fortryk svarer til 0,9 x starttrykket.
5. Tilslut strømforsyningen.
6. Start den første pumpe ved at trykke på knappen til manuel
drift og holde den inde.
7. Kontrollér pumpens omdrejningsretning.
Hvis omdrejningsretningen er forkert, ombyttes to faser
i nettilslutningen.
8. Udluft pumpen ved langsomt at åbne afgangsventilen.
9. Gentag den samme fremgangsmåde for de øvrige pumper.
10. Skift trykforøgeranlægget til automatisk drift ved at trykke på
knappen til automatisk drift.
