6.1.4 Έδραση
Το πιεστικό συγκρότημα πρέπει να τοποθετείται σε μία επίπεδη
και σταθερή επιφάνεια. Εάν το πιεστικό συγκρότημα δεν διαθέτει
ποδαρικά, τότε πρέπει να βιδωθεί στο δάπεδο.
Τα συστήματα Hydro Multi-S με αντλίες CM
Σημείωση
πρέπει πάντα να αγκιρώνονται στο δάπεδο.
6.1.5 ∆ιαστολικοί σύνδεσμοι
Ο σκοπός τοποθέτησης των διαστολικών συνδέσμων είναι
ο ακόλουθος:
• Η απορρόφηση διαστολών/συστολών στις σωληνώσεις που
προκαλούνται από την αλλαγή της θερμοκρασίας του υγρού.
• Η μείωση των μηχανικών καταπονήσεων σε συνδυασμό με τις
αιχμές πίεσης στη σωλήνωση.
• Η απομόνωση του θορύβου που προκαλείται από την όλη
κατασκευή στις σωληνώσεις (μόνο ελαστικοί διαστολικοί
σύνδεσμοι φυσούνας).
Οι διαστολικοί σύνδεσμοι δεν πρέπει να
τοποθετούνται με σκοπό την αντιστάθμιση των
Σημείωση
ενδεχομένων ανακριβειών στις σωληνώσεις,
όπως μετατόπιση του κέντρου των στομίων.
Τοποθετήστε τους διαστολικούς συνδέσμους σε μία απόσταση
τουλάχιστον 1 ως 1/2 φορά την ονομαστική διάμετρο του στομίου
από τους συλλέκτες αναρρόφησης και κατάθλιψης.
Αυτό εμποδίζει τη δημιουργία στροβιλισμού στους διαστολικούς
συνδέσμους με αποτέλεσμα να υπάρχουν καλύτερες συνθήκες
αναρρόφησης και μία ελάχιστη απώλεια πίεσης στην πλευρά
κατάθλιψης.
Οι σωληνώσεις πρέπει να είναι στερεωμένες ώστε να μην ασκούν
πίεση στους διαστολικούς συνδέσμους και στην αντλία.
Ακολουθήστε τις οδηγίες του προμηθευτή και ενημερώστε στους
τεχνικούς συμβούλους ή στους εγκαταστάτες.
6.2 Ηλεκτρική εγκατάσταση
Προειδοποίηση
Οι ηλεκτρικές συνδέσεις πρέπει να
πραγματοποιούνται από αδειούχο ηλεκτρολόγο
σύμφωνα με τους τοπικούς κανονισμούς και το
σχετικό διάγραμμα καλωδίωσης.
Βεβαιωθείτε ότι έχετε αποσυνδέσει την παροχή
ρεύματος χρησιμοποιώντας το διακόπτη δικτύου
και κλειδώστε τον με ένα λουκέτο ώστε να
εξασφαλίσετε ότι δεν μπορεί να ανοίξει τυχαία.
Πρέπει να τηρούνται τα ακόλουθα:
• Η ηλεκτρική εγκατάσταση του πιεστικού συγκροτήματος
πρέπει να είναι σύμφωνη με κατηγορία προστασίας ΙΡ54.
• Βεβαιωθείτε ότι το πιεστικό συγκρότημα είναι κατάλληλο για
την ηλεκτρική παροχή στην οποία συνδέεται.
• Βεβαιωθείτε ότι η διατομή καλωδίου ανταποκρίνεται στις
προδιαγραφές που παρατίθενται στο διάγραμμα καλωδίωσης.
Για την ηλεκτρική εγκατάσταση, συμβουλευτείτε
το διάγραμμα καλωδίωσης που παρέχεται με το
Σημείωση
πιεστικό συγκρότημα.
7. Πίνακας χειρισμού
Το πιεστικό συγκρότημα Grundfos Multi-S μπορεί να ελεγχθεί
μέσω του πίνακα χειρισμού που είναι ενσωματωμένος στο
κιβώτιο ελέγχου. Βλέπε σχήμα 4.
1
2
3
4
5
6
7

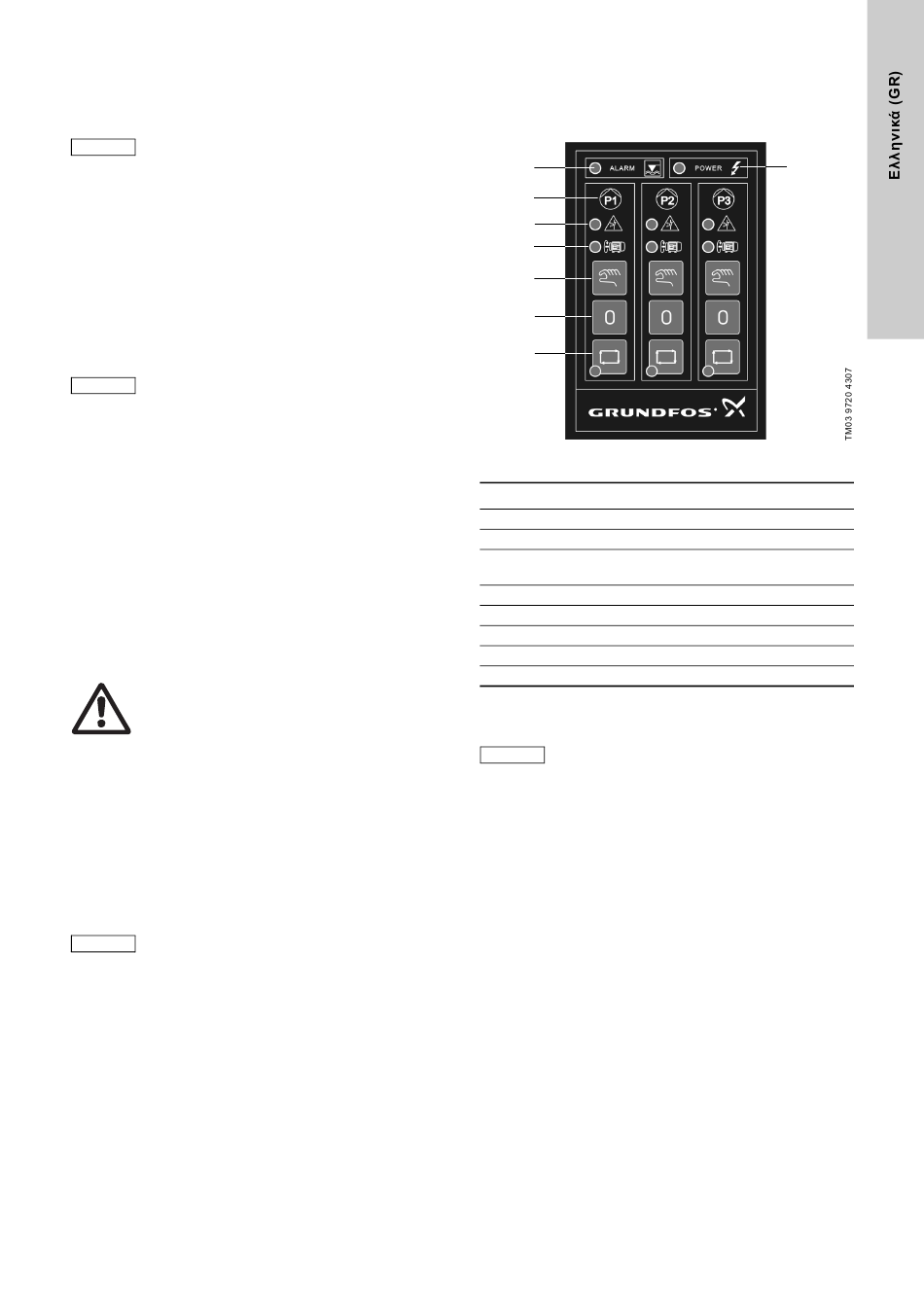

Σχ. 4 Πίνακας χειρισμού
Θέση Περιγραφή
1 Ένδειξη LED για συναγερμό ξηρής λειτουργίας
2 Αριθμός αντλίας
Ένδειξη LED για κατάσταση βλάβης
3
(τριφασικές αντλίες μόνο)
4 Ένδειξη LED για λειτουργία αντλίας
5 Πλήκτρα για χειροκίνητη λειτουργία
6 Πλήκτρα για διακοπή των αντλιών
7 Πλήκτρα για αυτόματη λειτουργία
8 Ένδειξη LED για άνοιγμα τροφοδοσίας ρεύματος
8. Εκκίνηση
Μην εκκινήσετε το πιεστικό συγκρότημα μέχρι οι
Προσοχή
αντλίες και ο σωλήνας αναρρόφησης να έχουν
πληρωθεί με υγρό.
1. Για να εκκινήσετε το πιεστικό συγκρότημα, ακολουθήστε την
παρακάτω διαδικασία:
2. Συνδέστε την τροφοδοσία νερού και ηλεκτρικού ρεύματος.
3. Κλείστε τη βάνα στην πλευρά κατάθλιψης όλων των αντλιών.
4. Γεμίστε όλες τις αντλίες και βεβαιωθείτε ότι γεμίζουν επίσης
ο συλλέκτης και οι σωλήνες αναρρόφησης.
5. Βεβαιωθείτε ότι η πίεση αερίου του δοχείου ισούται με
0,9 x πίεση εκκίνησης.
6. Ανοίξτε την παροχή ηλεκτρικού ρεύματος.
7. Εκκινήστε την πρώτη αντλία πατώντας και κρατώντας
πατημένο το πλήκτρο για χειροκίνητη λειτουργία.
8. Ελέγξτε τη φορά περιστροφής της αντλίας.
Εάν η φορά περιστροφής είναι λάθος, εναλλάξτε τις δύο
φάσεις της παροχής του ηλεκτρικού ρεύματος.
9. Εξαερώστε την αντλία σταδιακά ανοίγοντας τη βαλβίδα
κατάθλιψης.
10. Επαναλάβετε την ίδια διαδικασία και για τις άλλες αντλίες.
11. Ενεργοποιήστε το πιεστικό συγκρότημα για αυτόματη
λειτουργία πατώντας το πλήκτρο για αυτόματη λειτουργία.
