12. Beállítások
12.1 Nyomáskapcsolók beállítása
Figyelmeztetés
A kikapcsolási nyomás semmilyen körülmények
között nem lehet magasabb, mint a szivattyú és
hidrofortartály maximális üzemi nyomása.
Minden nyomásfokozót a gyárban egyedileg letesztelnek,
és a nyomáskapcsolókat az optimális üzemi tartományra
állítják be.
Az üzembehelyezés során szükség lehet a beállítások
módosítására, ha azt az aktuális rendszer igényli.
Lásd a 6. ábrát.

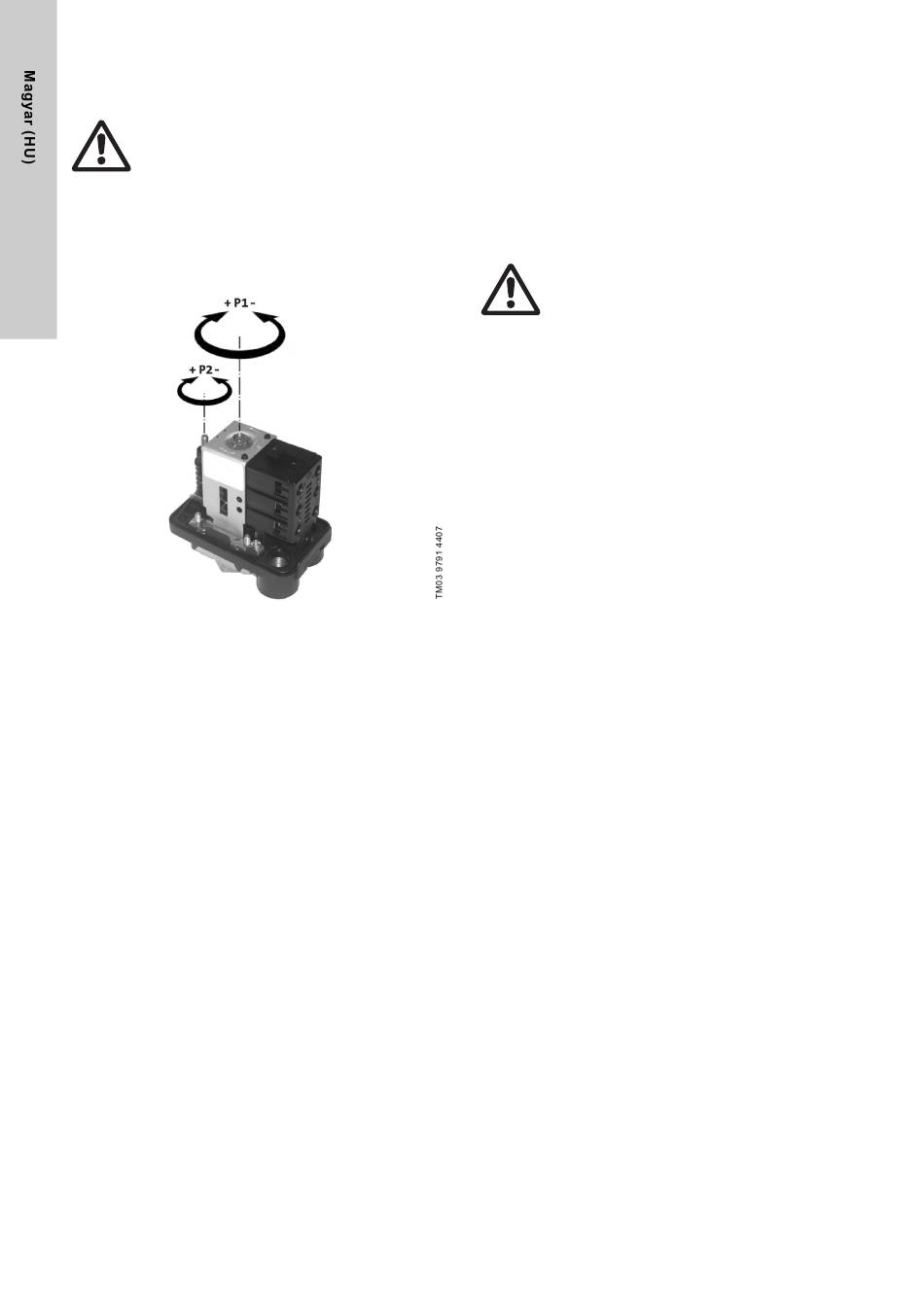

6. ábra Nyomáskapcsoló
12.1.1 Kikapcsolási nyomás beállítása
A kikapcsolási nyomás (p
) az alábbiak szerint állítható be:
ki
1. A kikapcsolási nyomás növeléséhez forgassuk a P1 csavart
az óramutató járásával megegyező, a csökkentéshez az
óramutató járásával ellentétes irányba. Lásd a 6. ábrát.
2. A kikapcsolási nyomásokat az egyes nyomáskapcsolókon
0,3...0,5 bar különséggel állítsuk be (kaszkád lépcső).
3. Indítsuk el a berendezést, és a nyomásmérőn ellenőrizzük
a kikapcsolási értékeket az egyes nyomáskapcsolóknál.
12.1.2 Kapcsolási különbség (hiszterézis) beállítása
A kapcsolási különbség (p ) növeléséhez a P2 csavart tekerjük
diff.
az óramutató járásával megegyező, a csökkentéshez az
óramutató járásával ellentétes irányba. A kikapcsolási nyomás
nem változik. Lásd a 6. ábrát.
A kapcsolási különbséget minden nyomáskapcsolónál azonos
értékre kell beállítani.
12.1.3 Bekapcsolási nyomás
A bekapcsolási nyomás (p ), a kapcsolási különbség állításával
be
arányosan változik.
p p p
be = ki - diff.
A bekapcsolási nyomások az alábbiak szerint ellenőrizhetők:
1. Indítsuk el a rendszert, és a nyomásmérőn ellenőrizzük
a ki- és bekapcsolási nyomásokat.
2. Ismételjük a beállítási lépéseket, amíg el nem érjük a kívánt
be- és kikapcsolási nyomásértékeket.
106
12.2 A hidrofortartály előfeszítési nyomásának
beállítása
Amikor a szivattyúk bekapcsolási nyomása meghatározásra
került, a hidrofortartályok előfeszítési nyomását a legalacsonyabb
bekapcsolási érték 90 %-ára kell beállítani.
Előfeszítési nyomás = 0,9 x p
be
A tartály előfeszítési nyomását leürített nyomóoldal mellett
ellenőrizzük/állítsuk be.
13. Karbantartás
Figyelmeztetés
Mielőtt a szivattyún megkezdené a munkát,
győződjön meg arról, hogy a villamos betápot
kikapcsolták.
A főkapcsoló lezárásával akadályozzuk meg
a véletlen visszakapcsolást.
13.1 Szivattyú
A szivattyú csapágyak és tengelytömítések nem igényelnek
karbantartást.
13.2 Beállítások
A megbízható üzem érdekében, a hidrofortartály előfeszítési
nyomását, és a nyomáskapcsolók beállításait rendszeresen,
de legalább évente ellenőrizni kell.
13.3 Fagyvédelem
Ha a nyomásfokozó fagyveszélyes időszakban üzemen kívül
marad, a gyűjtővezetékeket, a szivattyúkat, és a hidrofortartályt
le kell üríteni.
.
