6.1.4 Perustus
Paineenkorotusasema tulee sijoittaa tasaiselle, vakaalle alustalle.
Jos paineenkorotusasemaa ei asenneta koneanturoille, se on
pultattava lattiaan.
CM-pumpuilla varustetut
Hydro Multi-S -järjestelmät on aina
Huomaa
kiinnitettävä pulteilla lattiaan.
6.1.5 Joustavat liitokset
Joustavien liitosten tarkoitus on seuraava:
• Tasata putkiston laajeneminen/supistuminen nesteen lämpöti-
lan vaihdellessa.
• Vähentää mekaanisia rasituksia, jotka aiheutuvat putkiston
paineiskuista.
• Eristää putkiston runkovälitteinen melu (vain kumipaljevaimen-
timet).
Joustavia liitoksia ei saa käyttää kompensoimaan
putkiston kohdistusvirheitä,
Huomaa
kuten liitäntäaukkojen epäkeskeisyyttä.
Asenna joustavat liitokset vähintään 1 - 1 1/2 kertaa liitäntäaukon
nimellishalkaisijan päähän sekä imu- että painejakotukin puolella.
Tämä estää pyörteilyn joustavissa liitoksissa,
jolloin imuolosuhteet saadaan paremmiksi ja painehäviö paine-
puolella minimiin.
Putkisto tulee kiinnittää siten, ettei se kuormita joustavia liitoksia
eikä pumppua. Noudata toimittajan ohjeita ja välitä ne suunnitteli-
joille tai putkiasentajille.
6.2 Sähköasennus
Varoitus
Sähköasennuksen saa suorittaa vain valtuutettu
henkilö paikallisten määräysten ja asianmukai-
sen kytkentäkaavion mukaisesti.
Katkaise sähkönsyöttö pääkytkimestä ja lukitse
se riippulukolla, ettei sitä epähuomiossa voida
kytkeä päälle.
Seuraavat seikat on huomioitava:
• Paineenkorotusaseman sähköasennuksen on oltava koteloin-
tiluokan IP54 mukainen.
• Varmista, että paineenkorotusasema on sopiva käytettävälle
jännitteelle.
• Varmista, että kaapelin poikkipinta-ala vastaa kytkentäkaavion
tietoja.
Suorita sähköliitäntä paineenkorotusaseman
Huomaa mukana toimitettavan kytkentäkaavion mukai-
sesti.
180

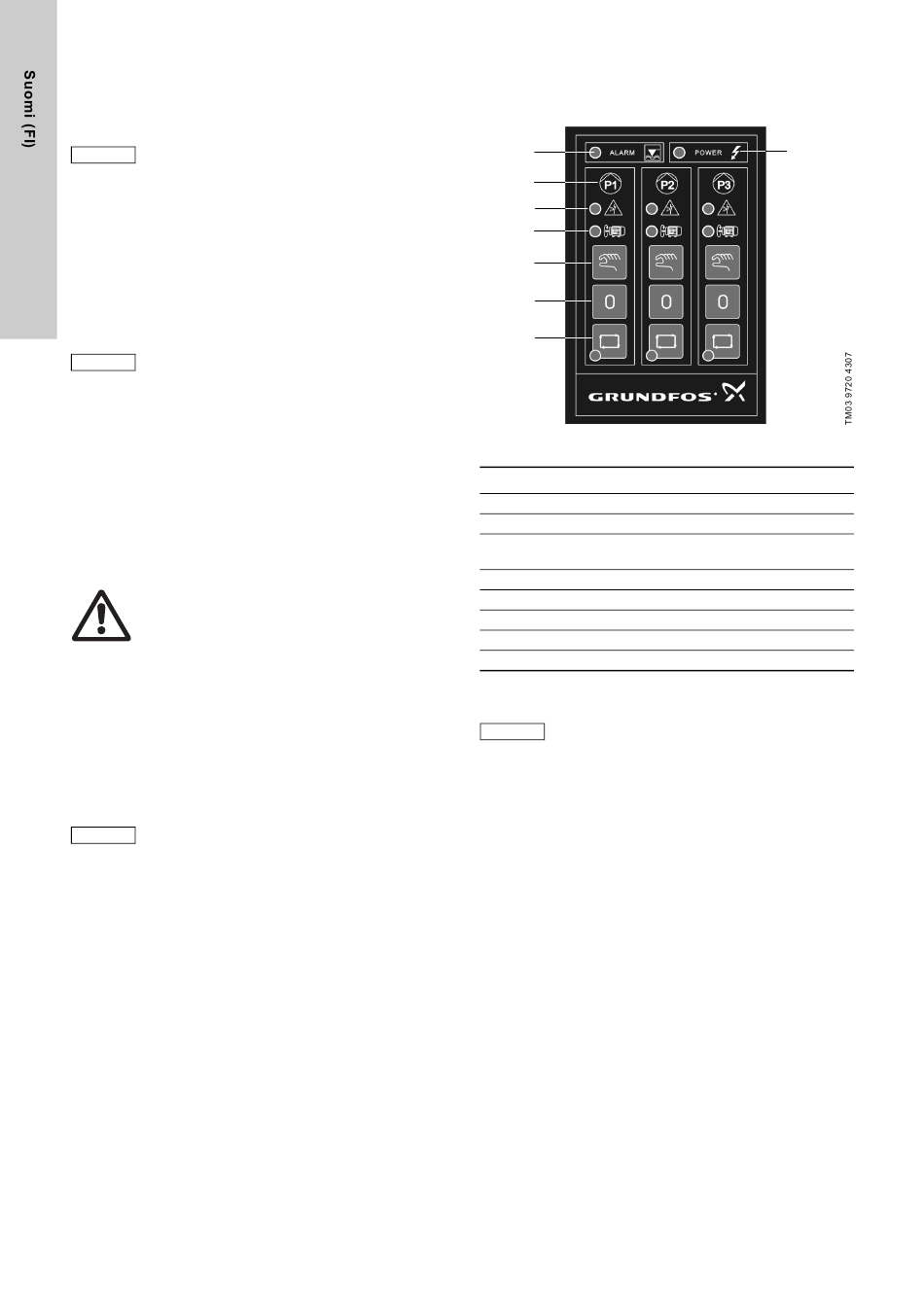

7. Ohjauspaneeli

Grundfos Multi-S -paineenkorotusasemaa voidaan ohjata ohjaus-
kaapissa olevasta ohjauspaneelista. Katso kuva 4.
1
2
3
4
5
6
7
Kuva 4 Ohjauspaneeli
Pos. Kuvaus
1 Kuivakäyntihälytyksen LED-ilmaisu
2 Pumpun numero
Vikatilan LED-ilmaisu
3
(vain kolmivaihepumpuissa)
4 Pumpun käynnin LED-ilmaisu
5 Käsiohjauspainikkeet
6 Pumppujen pysäytyspainikkeet
7 Automaattikäytön painikkeet
8 Virran LED-ilmaisu
8. Käyttöönotto
Älä käynnistä paineenkorotusasemaa ennen kuin
Huomio
pumput ja imuputki on täytetty vedellä.
Paineenkorotusaseman ottamiseksi käyttöön menetellään seu-
raavasti:
1. Kytke vesi- ja sähköliitännät.
2. Sulje venttiili kaikkien pumppujen painepuolelta.
3. Ilmaa kaikki pumput ja varmista, että ilma poistuu myös imuja-
kotukista ja imuputkista.
4. Tarkasta, että painesäiliön esitäyttöpaine on
0,9 x käynnistymispaine.
5. Kytke sähkönsyöttö päälle.
6. Käynnistä ensimmäinen pumppu pitämällä käsiohjauspaini-
ketta painettuna.
7. Tarkasta pumpun pyörimissuunta.
Jos pumppu pyörii väärinpäin, vaihda sähkönsyötön kaksi vai-
hetta keskenään.
8. Ilmaa pumppu avaamalla sen painepuolen venttiili hitaasti.
9. Toista sama menettely muille pumpuille.
10. Kytke paineenkorotusasema automaattikäytölle painamalla
automaattikäytön painiketta.
