7.1.4 Podklad
Automatická tlaková stanica musí byt' umiestnená na rovnej,
pevnej ploche. Ak stanica nie je vybavená pätkami, musí sa
pripevnit' skrutkami k podlahe.
Systémy Hydro Multi-S s čerpadlami CM musí byť
Dôležité
vždy priskrutkovaný k podlahe.
7.1.5 Kompenzátory
Kompenzátory plnia nasledovné funkcie:
• absorbujú tepelné dilatácie a kontrakcie potrubia spôsobené
kolísaním teploty čerpanej kvapaliny.
• redukujú mechanické vplyvy v spojení s tlakovými nárazmi
v potrubí.
• zabezpečujú izoláciu od hlučnosti vznikajúcej v konštrukcii
potrubia (platí len pre kompenzátory s vlnovcovými prvkami).
Kompenzátory nepoužívajte na vyrovnávanie
nepresností v potrubí, napr. pri porušení súososti
Dôležité
hrdiel.
Kompenzátory musia byt' umiestnené v potrubí v minimálnej
vzdialenosti rovnajúcej sa 1 až 1 1/2-krát DN od čerpadla, ako na
sacej, tak aj na výtlačnej strane. Dodržaním tejto vzdialenosti
zamedzíte víreniu kvapaliny v kompenzátoroch a zabezpečíte
optimálne podmienky na sanie čerpadla a minimálny pokles tlaku
na jeho výtlačnej strane.
Potrubie je nutné ukotvit' tak, aby sa z neho na kompenzátory
a čerpadlo neprenášalo žiadne pnutie. V tomto ohľade
dodržiavajte pokyny dodávateľa a podajte ich ďalej konzultantom,
príp. inštalatérom potrubia.
7.2 Elektrická inštalácia
Upozornenie
Elektrické zapojenie musí vykonat' autorizovaný
odborník v súlade s miestnymi predpismi
a príslušnou schémou zapojenia.
Pred zahájením montáže bezpodmienečne
vypnite hlavným vypínačom prívod siet'ového
napájacieho napätia a hlavný vypínač potom
zaistite visiacim zámkom, aby nemohlo dôjst'
k jeho náhodnému zapnutiu.
Dbajte o dodržanie nasledovných pokynov:
• Elektrická inštalácia automatickej tlakovej stanice musí byt'
v súlade s triedou krytia IP54.
• Skontrolujte, či je tlaková stanica vhodná na prevádzku pri
napájacom napätí, na ktoré je pripojená.
• Skontrolujte, či prierez pripájacích vodičov zodpovedá údajom
uvedeným v schéme zapojenia.
Elektrické pripojenie musí byt' vykonané podľa
schémy zapojenia dodanej spolu s tlakovou
Dôležité
stanicou.
8. Ovládací panel
Automatická tlaková stanica Grundfos Hydro Multi-S môže byt'
riadená z ovládacieho panelu vstavaného do ovládacej skrinky.
Pozri obr. 4.
1
2
3
4
5
6
7

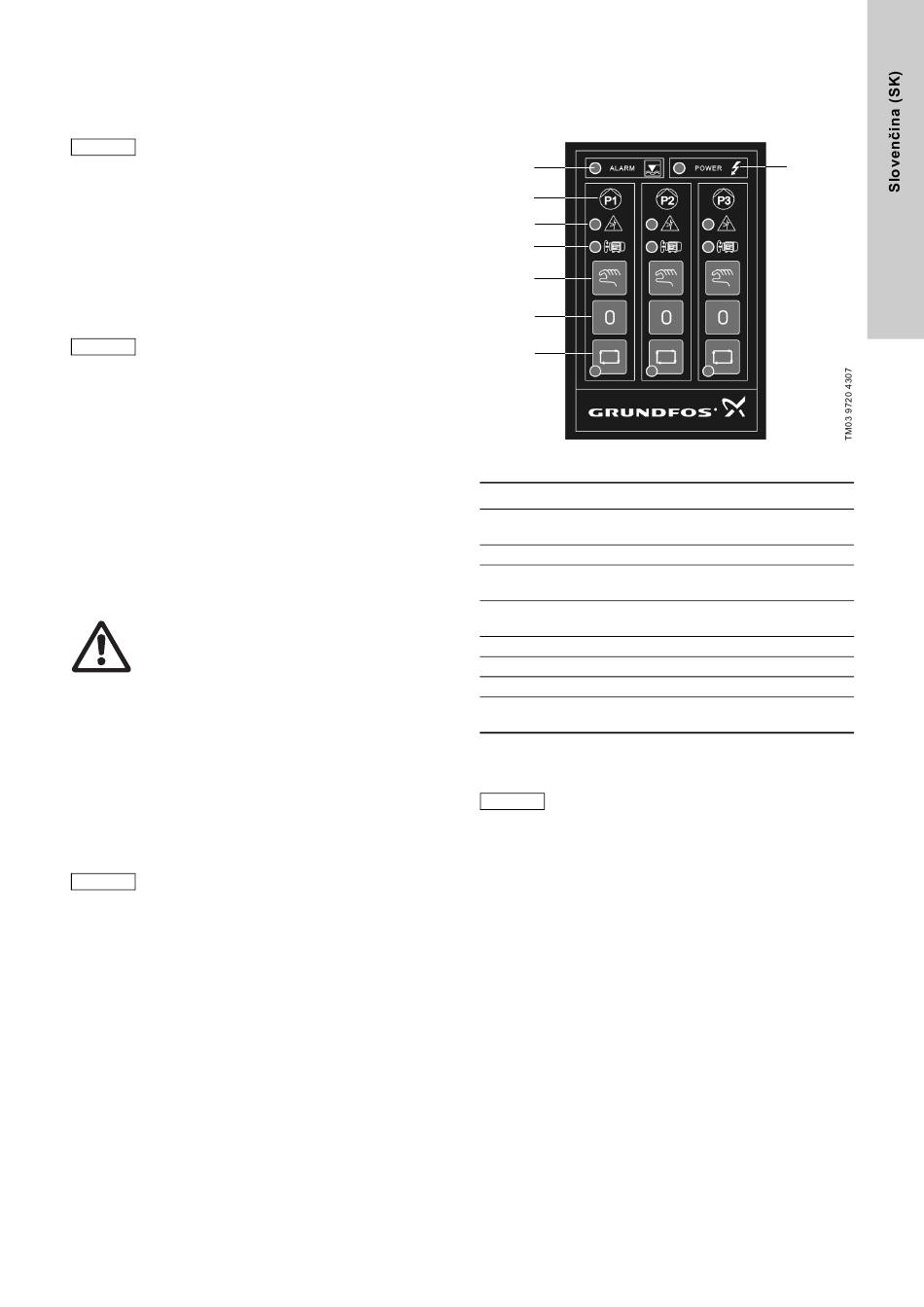

Obr. 4 Ovládací panel
Pol. Popis
Signálne svetielko LED pre alarm hlásiaci
1
prevádzku nasucho
2 Číslo čerpadla
Signálne svetielko LED pre hlásenie poruchového
3
stavu (platí len pre trojfázové čerpadlá)
Signálne svetielko LED pre indikáciu prevádzky
4
(čerpadlo beží)
5 Tlačidlá pre ručnú prevádzku
6 Tlačidlá na vypínanie čerpadiel
7 Tlačidlá pre automatickú prevádzku
Signálne svetielko LED pre indikáciu zapnutého
8
prívodu napájacieho napätia

9. Spustenie

Automatickú tlakovú stanicu zapnite až po
Pozor
naplnení čerpadiel a sacieho potrubia čerpanou
kvapalinou.
Pri uvádzaní stanice do prevádzky postupujte takto:
1. Pripojte prívod vody a prívod napájacieho napätia.
2. Zatvorte armatúru na výtlačnej strane všetkých čerpadiel.
3. Všetky čerpadlá naplňte kvapalinou a overte, či je kvapalinou
naplnené i sacie potrubie.
4. Skontrolujte, či sa plniaci tlak tlakovej nádoby rovná hodnote
0,9 x zapínací tlak.
5. Zapnite prívod elektrického napätia.
6. Zapnite prvé čerpadlo stlačením a podržaním tlačidla pre
ručnú prevádzku.
7. Skontrolujte smer otáčania čerpadla.
V prípade, že smer otáčania nie je správny, prepojte dva
ľubovoľné fázové vodiče prívodu napájacieho napätia.
8. Odvzdušnite čerpadlo pomalým otvorením jeho výtlačného
ventilu.
9. Rovnakým postupom uveďte do prevádzky ostatné čerpadlá.
10. Automatickú tlakovú stanicu prepnite do automatického
prevádzkového režimu stlačením tlačidla pre automatickú
prevádzku.
8
