5. Eksploatavimo sąlygos
Duomenys
CM, CMV
Maksimalus
Iki 45 m
debitas
Maksimalus
10 bar
darbinis slėgis
Skysčio
Nuo +5 iki +50 °C
temperatūra
Aplinkos
Nuo +5 iki +60 °C
temperatūra
Maksimalus siurbimo aukštis: 10,33 m minus siurblio NPSH,
minus kitas slėgio kritimas įvade, minus 0,5 m saugumo atsarga.
Galia Iki 3,2 kW
Paleidimo būdas
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
Maitinimo įtampa 3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Leistini įtampos
svyravimai
Santykinis oro
drėgnis
Korpuso klasė
1)
Galioja nuo 0,37 kW iki 0,75 kW galios varikliams imtinai.
2)
Galioja nuo 1,1 kW iki 5,5 kW galios varikliams imtinai.
6. Įrengimas
Įspėjimas
Laikykitės vietinių reikalavimų ir visuotinai
priimtų geros praktikos taisyklių.
Prieš įrengdami patikrinkite:
• ar slėgio kėlimo agregatas atitinka užsakymą
• ar nėra matomų dalių pažeidimų
6.1 Mechaninis įrengimas
Nelipkite ant vamzdynų. Taip galima pažeisti
siurblio korpusą arba sukelti jungčių
Dėmesio
nesandarumą.
6.1.1 Vieta
Kad būtų užtikrintas tinkamas variklio ir elektronikos aušinimas,
reikia laikytis šių taisyklių:
• "Hydro Multi-S" agregatą reikia įrengti tokioje vietoje, kur būtų
užtikrintas pakankamas aušinimas.
• Variklio aušinimo plokštelės, ventiliatoriaus dangčio angos ir
ventiliatoriaus mentės turi būti švarios.
"Hydro Multi-S" agregato negalima įrengti lauke,
jis turi būti apsaugotas nuo neigiamų
Pastaba
temperatūrų ir tiesioginių saulės spindulių.
Aplink slėgio kėlimo agregatą turi būti palikta pakankamai vietos
apžiūroms ir remontui.
Siurblio tipas
CR
3 3
/h Iki 69 m /h
10/16 bar
Nuo +5 iki +50 °C
1)
Nuo +5 iki +40 °C
2)
Nuo +5 iki +60 °C
Iki 5,5 kW
Tiesioginis
Žvaigždė-trikampis
+ 10 %/- 10 %
Maks. 95 %
IP54
6.1.2 Pradinis diafragminio bako užpildymas
Jei prie sistemos prijungtas diafragminis bakas, jį reikia užpildyti
azotu iki slėgio, lygaus 0,9 kontrolinės vertės.
Azotą reikia naudoti tam, kad būtų išvengta
Pastaba
korozijos diafragminio bako viduje.
6.1.3 Vamzdynas
Prie slėgio kėlimo agregato prijungiami vamzdžiai turi būti
tinkamų matmenų.
Prijunkite vamzdžius prie agregato kolektorių. Galima naudoti
bet kurį galą.
Nenaudojamame kolektoriaus gale užtepkite hermetiko ir
užsukite sriegines akles.
Norint užtikrinti optimalų darbą ir minimizuoti triukšmą bei
vibracijas, gali reikėti įrengti vibracijų slopintuvus.
Triukšmą ir vibracijas generuoja variklio ir siurblio sukimasis ir
skysčio tekėjimas vamzdynu ir armatūra.
Jei slėgio kėlimo agregatas įrengiamas daugiabučiame name,
arba pirmasis vartotojas linijoje yra netoli agregato,
patartina įvado ir išvado vamzdžiuose įrengti kompensacines
movas, kad per vamzdyną nebūtų perduodamos vibracijos.

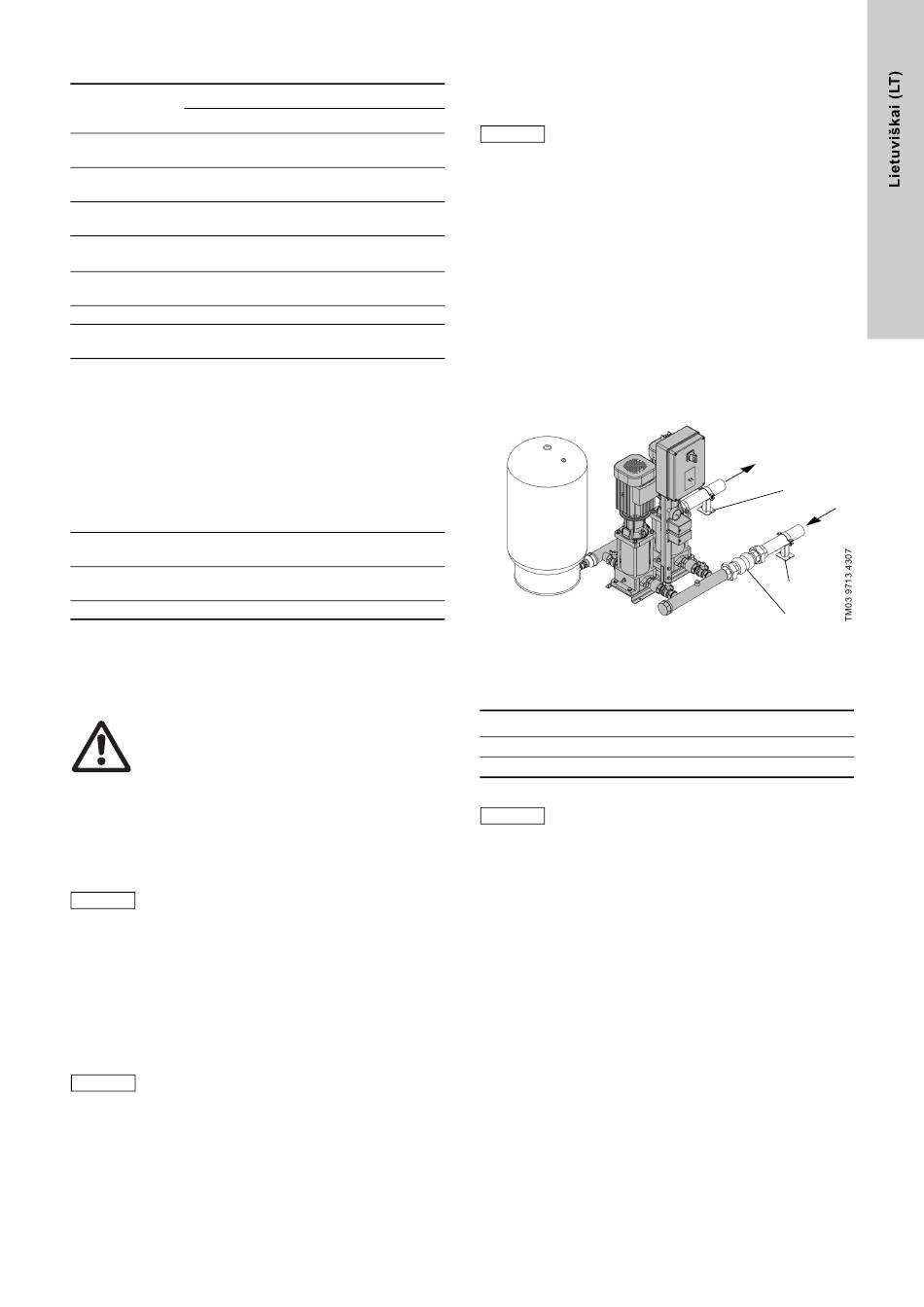

3 pav. Instaliacijos su kompensacinėmis movomis ir
vamzdžių atramomis pavyzdys
(standartiškai GRUNDFOS pateikiama įranga
pažymėta pilkai)
Poz. Aprašymas
1 Vamzdžio atrama
2 Kompensacinė mova
Diafragminis bakas, kompensacinės movos,
Pastaba vamzdžių atramos ir atraminės pagalvės neįeina
į standartinį slėgio kėlimo agregato komplektą.
Prieš paleidžiant agregatą dar kartą užveržkite visas veržles.
Vamzdžius reikia pritvirtinti prie pastato dalių, kad jie negalėtų
judėti ar persisukti.
Jei siurbliai siurbs skystį iš žemesnio nei jie yra įrengti lygio,
būtina įrengti tinkamo dydžio atbulinius vožtuvus.
Jei agregatas montuojamas ant rėmo su vibracijų slopintuvais,
prie agregato kolektoriaus būtina prijungti kompensacines movas.
Tai svarbu užtikrinant, kad slėgio kėlimo agregatas "nekabotų"
ant vamzdyno.
1
1
2
95
