9. Προγράμματα λειτουργίας
Το πρόγραμμα λειτουργίας κάθε αντλίας μπορεί να επιλεχθεί με
τα αντίστοιχα πλήκτρα για "Αυτόματη λειτουργία", "Παύση" και
"Χειροκίνητη λειτουργία", όπως περιγράφεται στο υποκεφάλαιο
7. Πίνακας χειρισμού.
9.1 Χειροκίνητη λειτουργία
Η χειροκίνητη λειτουργία χρησιμοποιείται κατά κανόνα για το
ξεκίνημα της αντλίας, τη δοκιμαστική λειτουργία ή για τους
σκοπούς συντήρησης και σέρβις.
Για να εκκινήσετε τη χειροκίνητη λειτουργία, πατήστε και κρατήστε
πατημένο το πλήκτρο για χειροκίνητη λειτουργία.
Το πλήκτρο για χειροκίνητη λειτουργία δεν έχει
σταθερή θέση. Κατά συνέπεια, κρατήστε
Σημείωση
πατημένο το πλήκτρο κατά τη διάρκεια του
κύκλου δοκιμαστικής λειτουργίας.
9.2 Αυτόματη λειτουργία
Όταν επιλεχθεί αυτό το πρόγραμμα λειτουργίας, οι αντλίες
λειτουργούν αυτόματα σύμφωνα με τις απαιτήσεις του
συστήματος, π.χ. τις πιέσεις που έχουν οριστεί στους
πιεζοστάτες.
• Όταν ανοιχτεί η βρύση, θα τρέξει νερό από το δοχείο
διαφράγματος, αν υπάρχει, μέχρις ότου το δοχείο αδειάσει.
• Όταν η πίεση πέσει στην πρώτη πίεση εκκίνησης, θα ξεκινήσει
η πρώτη αντλία.
• Εάν η κατανάλωση συνεχίσει να αυξάνεται, θα ξεκινήσουν
περισσότερες αντλίες μέχρι η απόδοση των αντλιών που
βρίσκονται σε λειτουργία να αντιστοιχεί στις απαιτήσεις.
• Όταν μειωθεί η κατανάλωση νερού, η πίεση κατάθλιψης
αυξάνεται στην πρώτη πίεση διακοπής, ο πιεζοστάτης
διακόπτει και μία αντλία σταματά.
• Αν η κατανάλωση μειώνεται ακόμα, θα διακοπούν
περισσότερες αντλίες μέχρι να σταματήσει και η τελευταία.
9.3 Προστασία κατά της ξηρής λειτουργίας
Το Hydro Multi-S διαθέτει ενσωματωμένη προστασία κατά της
ξηρής λειτουργίας για την προστασία των αντλιών από την ξηρή
λειτουργία. Η προστασία ξηρής λειτουργίας ενεργοποιείται από
έναν πιεζοστάτη ή ένα φλοτέρ που είναι συνδεδεμένο στην
πλευρά αναρρόφησης και στη συνέχεια συνδεδεμένο στον πίνακα
ελέγχου.
Κάθε πιεζοστάτης συνδέεται σε μία μόνο αντλία κι
όχι απαραίτητα στην ίδια αντλία όταν οι αντλίες
Σημείωση
εναλλάσσονται μετά από κάθε κύκλο
προγράμματος.
9.4 Λειτουργία έκτακτης ανάγκης
Προειδοποίηση
Οι ακροδέκτες και τα καλώδια που είναι
συνδεδεμένα πριν από το διακόπτη του δικτύου
θα παραμείνουν υπό ισχύ ακόμη κι αν
ο διακόπτης είναι στη θέση off.
Η λειτουργία έκτακτης ανάγκης πρέπει να
χρησιμοποιείται μόνο σε περίπτωση έκτακτης
ανάγκης και μόνο για σύντομα χρονικά
διαστήματα.
Προσοχή
Μία ελαττωματική πλακέτα κυκλώματος πρέπει
πάντα να αντικαθίσταται από μία άλλη καινούρια.
Επικοινωνήστε με τη Grundfos για να
προμηθευτείτε μία καινούρια πλακέτα
κυκλώματος.
54
Όλες οι λειτουργίες του Hydro Multi-S ελέγχονται από μία
ηλεκτρονική πλακέτα κυκλώματος στο εσωτερικό του πίνακα
χειρισμού. Εάν η πλακέτα κυκλώματος σταματήσει να λειτουργεί,
είναι δυνατόν να αποφευχθούν οι διακοπές του συστήματος.
Για τριφασικά πιεστικά συγκροτήματα, υπάρχει η δυνατότητα
παράκαμψης της πλακέτας κυκλώματος και λειτουργίας του
πιεστικού συγκροτήματος χρησιμοποιώντας μόνο τους
πιεζοστάτες.
Για να μεταβείτε στη λειτουργία έκτακτης ανάγκης, ακολουθήστε
την παρακάτω διαδικασία:
1. Κλείστε την παροχή ηλεκτρικού ρεύματος κι ανοίξτε τον
πίνακα χειρισμού.
2. Αφαιρέστε το σύνδεσμο ελέγχου από την αρχική του θέση,
βλέπε σχ. 5, θέση Α, και τοποθετήστε τον στη θέση έκτακτης
ανάγκης, βλέπε σχ. 5, θέση Β.
3. Κλείστε τον πίνακα χειρισμού και ανοίξτε την παροχή
ηλεκτρικού ρεύματος.
B
A

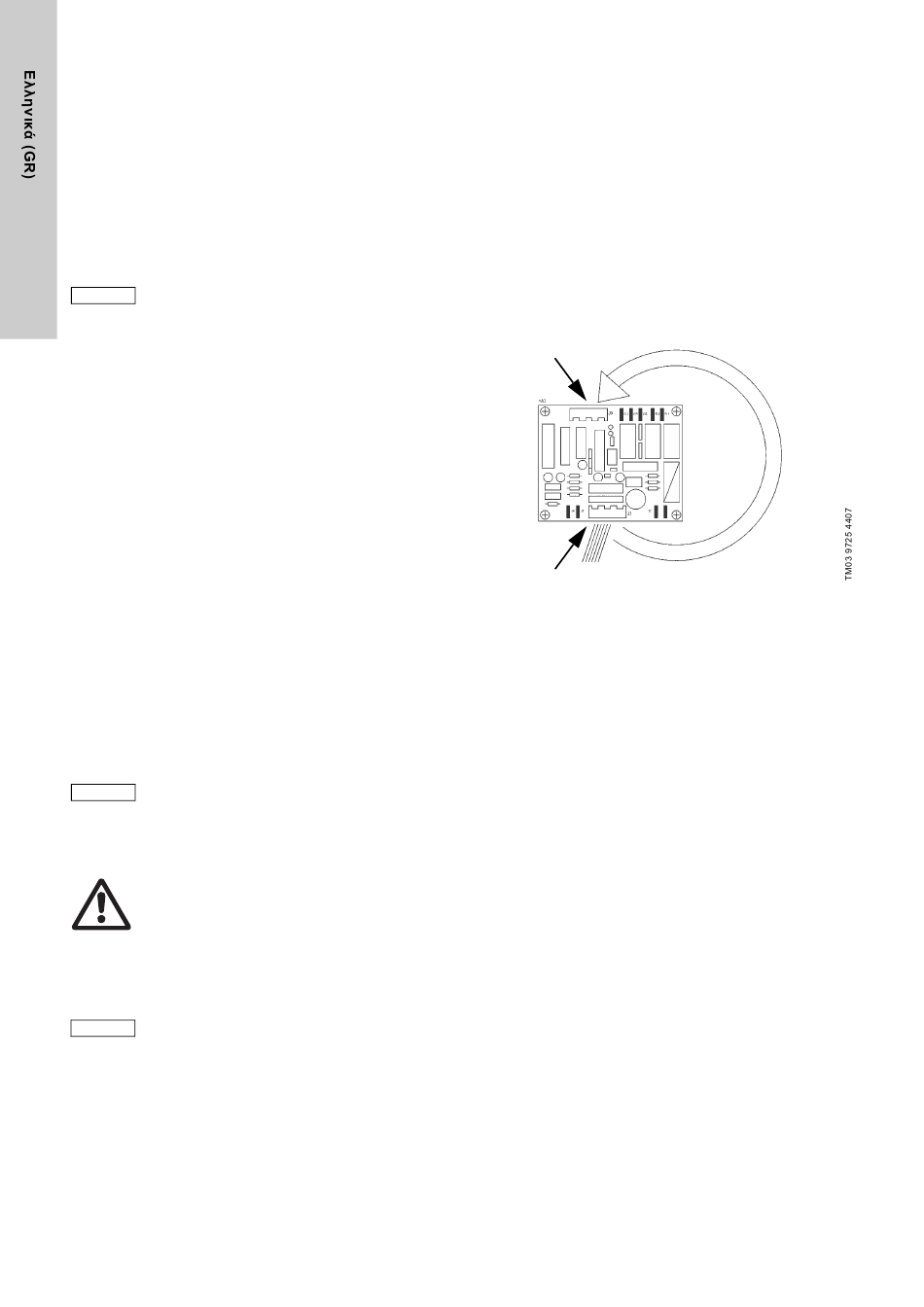

Σχ. 5 Ηλεκτρονική πλακέτα κυκλώματος
10. Λειτουργίες
Το Hydro Multi-S διαθέτει τα παρακάτω χαρακτηριστικά:
• Αυτόματος βηματικός έλεγχος των αντλιών μέσω δύο ή τριών
πιεζοστατών.
• Αυτόματη εναλλαγή αντλιών σε οποιονδήποτε κύκλο
εκκίνησης/παύσης.
• Εάν η αντλία βρίσκεται σε κατάσταση βλάβης,
τίθεται αυτόματα εκτός λειτουργίας.
• Αυτόματη επανάταξη της κατάστασης βλάβης κατά της ξηρής
λειτουργίας.
• Χειροκίνητη επανάταξη της κατάστασης υπερφόρτωσης που
έχει διακόψει.
• Προστασία αντλίας και συστήματος:
– Προστασία κατά του βραχυκυκλώματος μέσω ασφαλειών.
– Προστασία κινητήρα μέσω ενός θερμικού ρελέ
υπερφόρτωσης.
– Προστασία ξηρής λειτουργία μέσω ενός επιπλέον
πιεζοστάτη ή φλοτέρ.
– Καθυστέρηση εκκίνησης μεταξύ δύο αντλιών: Εμποδίζει την
ταυτόχρονη έναρξη περισσότερων της μίας αντλιών.
