5. Condiţii de funcţionare
Date
CM, CMV
Debit maxim Până la 45 m
Presiunea
maximă de 10 bar
funcţionare
Temperatura
+5 până la +50 °C
lichidului
Temperatura
+5 până la +60 °C
mediului
Adâncime maximă de aspiraţie: 10,33 m minus NPSH pompă
minus alte pierderi pe aspiraţie minus o marjă de siguranţă
de0,5 m
Putere Până la 3,2 kW
Metoda de pornire
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
Tensiune de
3 x 440-480 V, PE, 60 Hz
alimentare
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Toleranţă tensiune
Umiditate relativă
a aerului
Clasa de protecţie
1)
Se aplică motoarelor de dimensiuni de 0,37 kW şi mai mari
inclusiv 0,75 kW.
2)
Se aplică motoarelor de dimensiuni de 1,1 kW şi mai mari
inclusiv 5,5 kW.

6. Instalarea

Avertizare
Instalarea trebuie să fie conformă cu normativele
locale şi codurile acceptate de bună practică.
Înainte de instalare, verificaţi următoarele:
• că modulul de pompare corespunde cu comanda.
• că nicio componentă vizibilă nu a fost deteriorată.
6.1 Instalare mecanică
Nu stați pe colectori. Aceasta poate cauza
deteriorarea carcasei pompei sau pierderi de
Atenţie
lichid la toate îmbinările.
6.1.1 Amplasare
Pentru a asigura o răcire adecvată a motorului şi electronicii,
trebuie remarcate următoarele:
• Amplasaţi Hydro Multi-S în aşa fel încât să fie asigurată
o răcire adecvată.
• Nervurile de răcire ale motorului, orificiile din carcasa
ventilatorului şi paletele ventilatorului trebuie păstrate curate.
Hydro Multi-S nu este potrivit pentru instalare
Notă în aer liber şi trebuie protejat împotriva
îngheţului şi luminii solare directe.
Modulul de pompare trebuie amplasat cu suficient spaţiu în jur
pentru inspecţie şi service.
148
Tipul pompei
CR
3 3
/h Până la 69 m /h
10/16 bar
+5 până la +50 °C
1)
+5 până la +40 °C
2)
+5 până la +60 °C
Până la 5,5 kW
Directă
Stea-triunghi
+ 10 %/- 10 %
Max. 95 %
IP54
6.1.2 Umplerea preliminară a rezervorului cu membrană
Dacă la sistem este racordat un rezervor cu membrană, atunci
umpleți în prealabil rezervorul cu azot la o presiune de 0,9 x
valoarea de referinţă.
Utilizarea azotului este importantă pentru a
preveni coroziunea în interiorul rezervorului cu
Notă
membrană.
6.1.3 Reţeaua de conducte
Conductele conectate la modulul de pompare trebuie să aibă
dimensiuni adecvate.
Conectaţi conductele la colectoarele modulului de pompare.
Se poate utiliza oricare capăt.
Aplicaţi un compus de etanşare la capătul neutilizat al
colectorului şi montaţi dopul filetat.
Pentru a obţine o exploatare optimă şi a micşora zgomotul şi
vibraţiile, poate fi necesar să instalaţi atenuatori de vibraţii.
Zgomotul şi vibraţiile sunt generate de rotaţiile din motor şi
pompă şi de către debitul din conducte şi armături.
Dacă un modul de pompare este instalat întru-un bloc de
apartamente sau primul consumator din linie este aproape de
modulul de pompare, este recomandabil să montaţi compensatori
de montaj pe conductele de aspiraţie şi de refulare pentru
a preveni vibraţiile să fie transmise prin reţea.

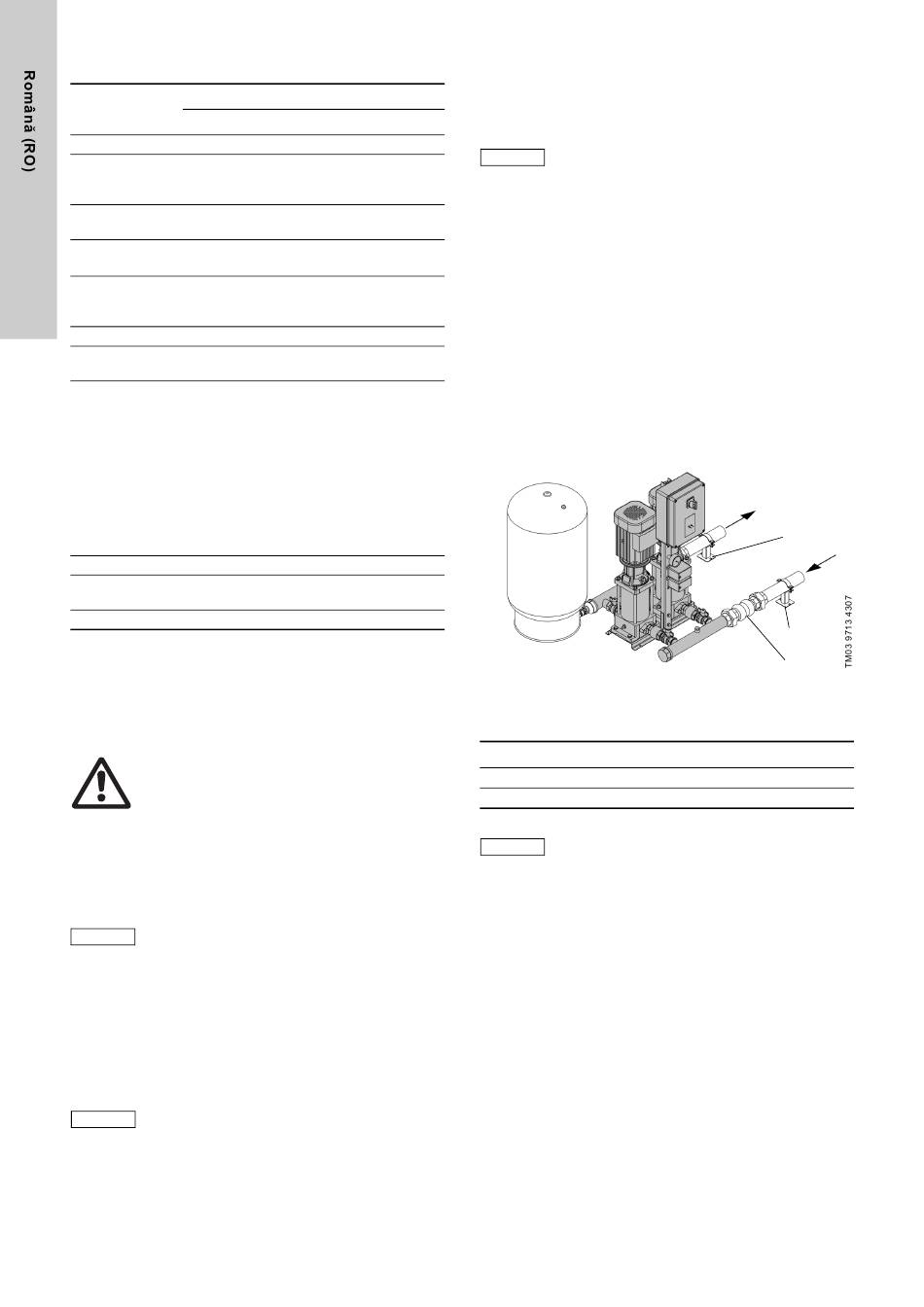

Fig. 3 Exemplu de instalaţie cu compensatori de montaj şi
suporturi de conducte (gama de livrare Grundfos în
culoare gri)
Poz. Descriere
1 Suport conductă
2 Compensator de montaj
Rezervorul cu diafragmă, compensatorii de
Notă montaj, suporturile de conducte şi saboţii maşinii
nu sunt livraţi cu modulul de pompare standard.
Restrângeţi toate piuliţele înainte de pornire.
Conductele trebuie fixate de părţi ale clădirii pentru a se asigura
că acestea nu se pot mişca sau torsiona.
Dacă pompa va funcţiona cu înălţime de aspiraţie,
este obligatoriu să instalaţi un robinet de fund de dimensiune
potrivită.
Dacă modulul de pompare este instalat pe o fundaţie cu
amortizor de vibraţii, trebuie montaţi întotdeauna compensatori
de montaj pe colectoare. Acest lucru este important pentru
a preveni modulul de pompare să "atârne" în reţeaua de
conducte.
1
1
2
