6.1.4 Pagrindas
Slėgio kėlimo agregatas turi būti pastatytas ant lygaus ir tvirto
paviršiaus. Jei agregatas nestatomas ant atraminių pagalvių,
jis turi būti priveržtas prie grindų.
"Hydro Multi-S" sistemos su CM siurbliais turi
Pastaba
būti visada varžtais priveržtos prie grindų.
6.1.5 Kompensacinės movos
Kompensacinių movų paskirtis:
• Kompensuoja šiluminį vamzdyno pailgėjimą ir susitraukimą,
kurį sukelia skysčio temperatūros pokyčiai.
• Sumažina mechaninius įtempimus, susijusius su staigiais
slėgio pokyčiais vamzdyne.
• Izoliuoja mechaninių dalių į vamzdyną perduodamą triukšmą
(tik guminių dumplių tipo kompensacinės movos).
Kompensacinių movų negalima naudoti siekiant
ištaisyti vamzdyno trūkumus, pvz., centrų
Pastaba
nesutapimą arba flanšų plokštumų nesutapimą.
Kompensacinės movos turi būti įrengtos ne mažesniu kaip
1 - 1 1/2 nominalaus įvado ar išvado skersmens atstumu nuo
įvado ir išvado kolektoriaus. Tai apsaugo nuo turbulencijos
atsiradimo kompensacinėse movose ir užtikrina geresnes
siurbimo sąlygas ir minimalų slėgio kritimą išvado pusėje.
Vamzdynas turi būti įtvirtintas taip, kad nesukeltų kompensacinių
movų ir siurblio įtempimų. Laikykitės tiekėjo nurodymų ir
perduokite juos konsultantams ir vamzdžių montuotojams.

6.2 Elektros maitinimo prijungimas

Įspėjimas
Elektros maitinimą turi prijungti įgaliotas
elektrikas pagal vietines taisykles ir atitinkamas
schemas.
Pasirūpinkite, kad elektros maitinimas būtų
atjungtas tinklo jungikliu ir jungiklis užrakintas
taip, kad negalėtų būti atsitiktinai įjungtas.
Reikia laikytis šių taisyklių:
• Slėgio kėlimo agregato elektros instaliacija turi tenkinti
korpuso klasei IP54 keliamus reikalavimus.
• Patikrinkite, ar slėgio kėlimo agregatas tinka elektros tinklui,
į kurį bus jungiamas.
• Pasirūpinkite, kad laidų skerspjūvių plotai atitiktų laidų
prijungimo schemoje pateiktas specifikacijas.
Sujungimus žiūrėkite prie slėgio kėlimo agregato
Pastaba
pridedamoje laidų sujungimo schemoje.
96

7. Valdymo skydelis

"Hydro Multi-S" agregatas gali būti valdomas valdymo spintoje
esančiu valdymo skydeliu. Žr. 4
1
2
3
4
5
6
7

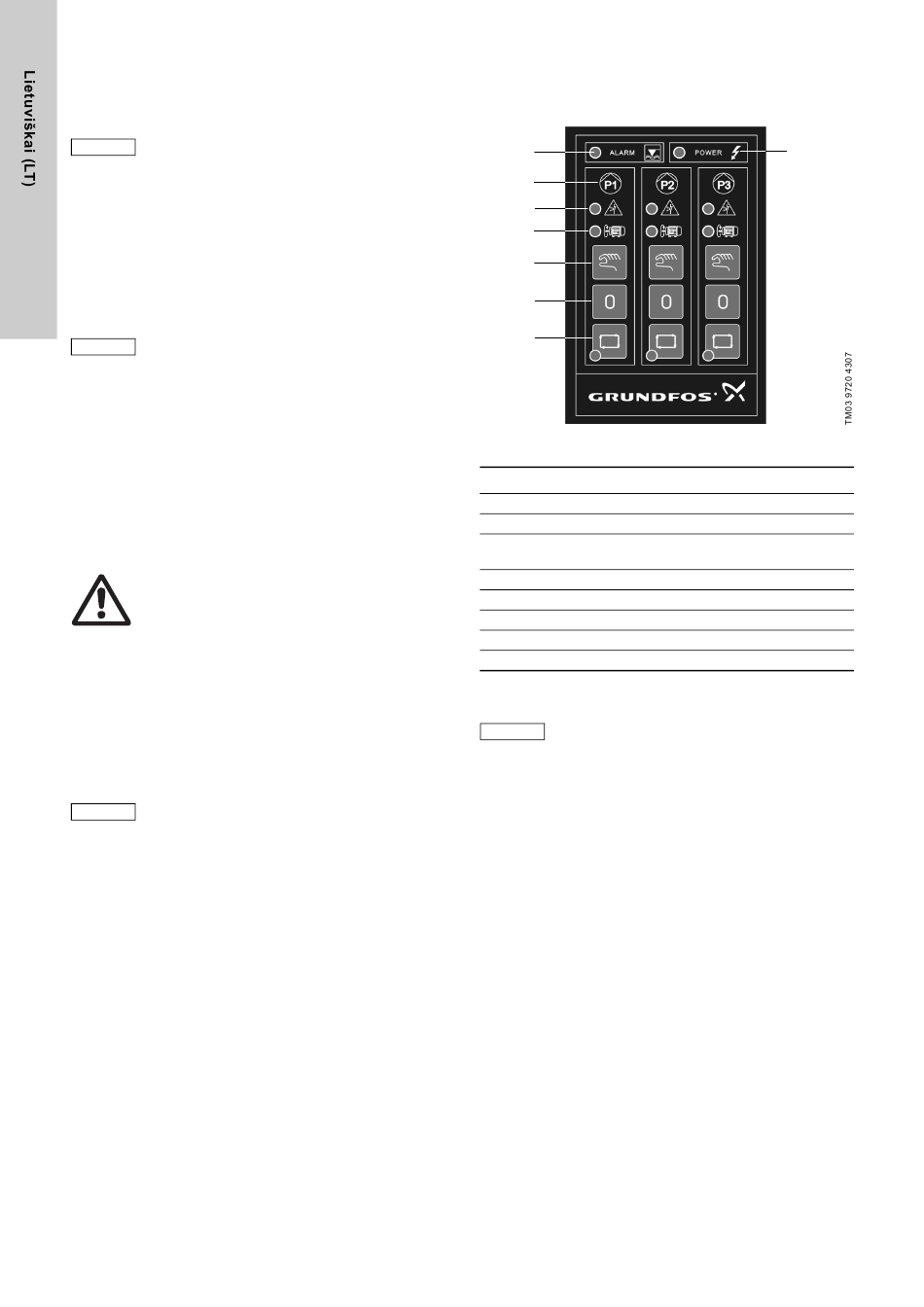

4 pav. Valdymo skydelis
Poz. Aprašymas
1 Sausosios eigos aliarmo LED indikatorius
2 Siurblio numeris
Sutrikimų signalizavimo LED indikatoriai
3
(tik trifazių siurblių atveju)
4 Siurblių darbo LED indikatoriai
5 Rankinio režimo mygtukai
6 Siurblių sustabdymo mygtukai
7 Automatinio režimo mygtukai
8 Įjungto maitinimo LED indikatorius

8. Paleidimas

Nepaleiskite agregato, kol siurbliai ir įvado
Dėmesio
vamzdis neužpildyti skysčiu.
Paleidžiant slėgio kėlimo agregatą reikia atlikti šiuos veiksmus:
1. Prijunkite vandens tiekimą ir elektros maitinimą.
2. Uždarykite visų siurblių išvado pusės sklendę.
3. Užpildykite visus siurblius, patikrinkite, ar užpildytas ir įvado
kolektorius bei įvado vamzdžiai.
4. Patikrinkite, ar pradinis bako slėgis yra lygus 90 % įsijungimo
slėgio.
5. Įjunkite elektros maitinimą.
6. Paleiskite pirmąjį siurblį, paspausdami ir laikydami paspaustą
rankinio režimo mygtuką.
7. Patikrinkite siurblio darbaračio sukimosi kryptį.
Jei sukimosi kryptis yra neteisinga, sukeiskite tarpusavyje du
fazių laidus.
8. Išleiskite iš siurblio orą lėtai atidarydami išvado sklendę.
9. Pakartokite šią procedūrą su kitais siurbliais.
10. Įjunkite automatinį slėgio kėlimo agregato valdymą -
paspauskite automatinio režimo mygtuką.
pav.
8
