9. Modos de funcionamiento

El modo de funcionamiento de cada bomba se puede seleccionar
con los botones correspondientes a "funcionamiento automático",
"Parada" y "Funcionamiento manual", tal y como se describe en
el apartado 7. Panel de control.

9.1 Funcionamiento manual

En general, el funcionamiento manual se utiliza durante la puesta
en funcionamiento, pruebas o para mantenimiento
y reparaciones.
Para activar el funcionamiento manual, pulse y mantenga pul-
sado el botón de funcionamiento manual.
El botón de funcionamiento manual no dispone
de una posición permanente. Por ello, deberá
Nota
mantener pulsado el botón durante el ciclo de
prueba.
9.2 Funcionamiento automático
Cuando se seleccione este modo de funcionamiento las bombas
funcionarán automáticamente según los requisitos del sistema,
por ejemplo, las presiones configuradas en los presostatos.
• Cuando se abre un grifo, se suministrará el agua del tanque
de membrana, si está instalado, hasta que se vacíe el tanque.
• Cuando la presión descienda a la primera presión de arran-
que, se pondrá en marcha la primera bomba.
• Si el consumo sigue aumentando, se conectarán más bombas
hasta que el rendimiento de las bombas en funcionamiento se
corresponda con los requisitos.
• Cuando disminuye el consumo de agua, la presión de des-
carga aumenta a la primera presión de arranque, el presostato
se desconecta y se detiene una bomba.
• Si el consumo sigue disminuyendo, se desconectarán más
bombas hasta que se detenga la última bomba.
9.3 Protección contra marcha en seco
El Hydro Multi-S cuenta con una protección contra marcha en
seco para proteger a las bombas contra esta eventualidad.
La protección contra marcha en seco se activa mediante un
presostato o un interruptor de nivel conectado en el lado de
aspiración y, a continuación, conectado al armario de controles.
Cada presostato se encuentra vinculado a una
sola bomba y no necesariamente a la misma
Nota
bomba cuando las bombas alternan tras cada
ciclo.

9.4 Funcionamiento de emergencia

Aviso
Los terminales y los cables conectados antes
del interruptor de red mantendrán alimentación
eléctrica incluso si el interruptor se encuentra
en la posición de apagado.
El funcionamiento de emergencia sólo deberá
utilizarse en caso de emergencia y únicamente
durante cortos periodos de tiempo.
Precaución
Cualquier placa de circuitos defectuosa siempre
deberá ser sustituida por otra nueva. Póngase en
contacto con Grundfos para obtener una nueva
placa de circuitos.
Todas las funciones del Hydro Multi-S están controladas por una
placa de circuitos electrónicos dentro del armario de controles.
Si fallara la placa de circuitos, es posible evitar la parada del
sistema. Para los grupos elevadores de presión trifásicos,
es posible hacer un bypass de la placa de circuitos y manejar el
grupo de presión utilizando sólo los presostatos.
Para establecer el funcionamiento de emergencia, proceda de
la siguiente manera:
1. Corte el suministro eléctrico y abra el armario de controles.
2. Extraiga el conector de control de su posición original,
véase la fig. 5, pos. A, e inserte el conector en la posición de
emergencia, véase la fig. 5, pos. B.
3. Cierre el armario de controles y active el suministro eléctrico.
B
A

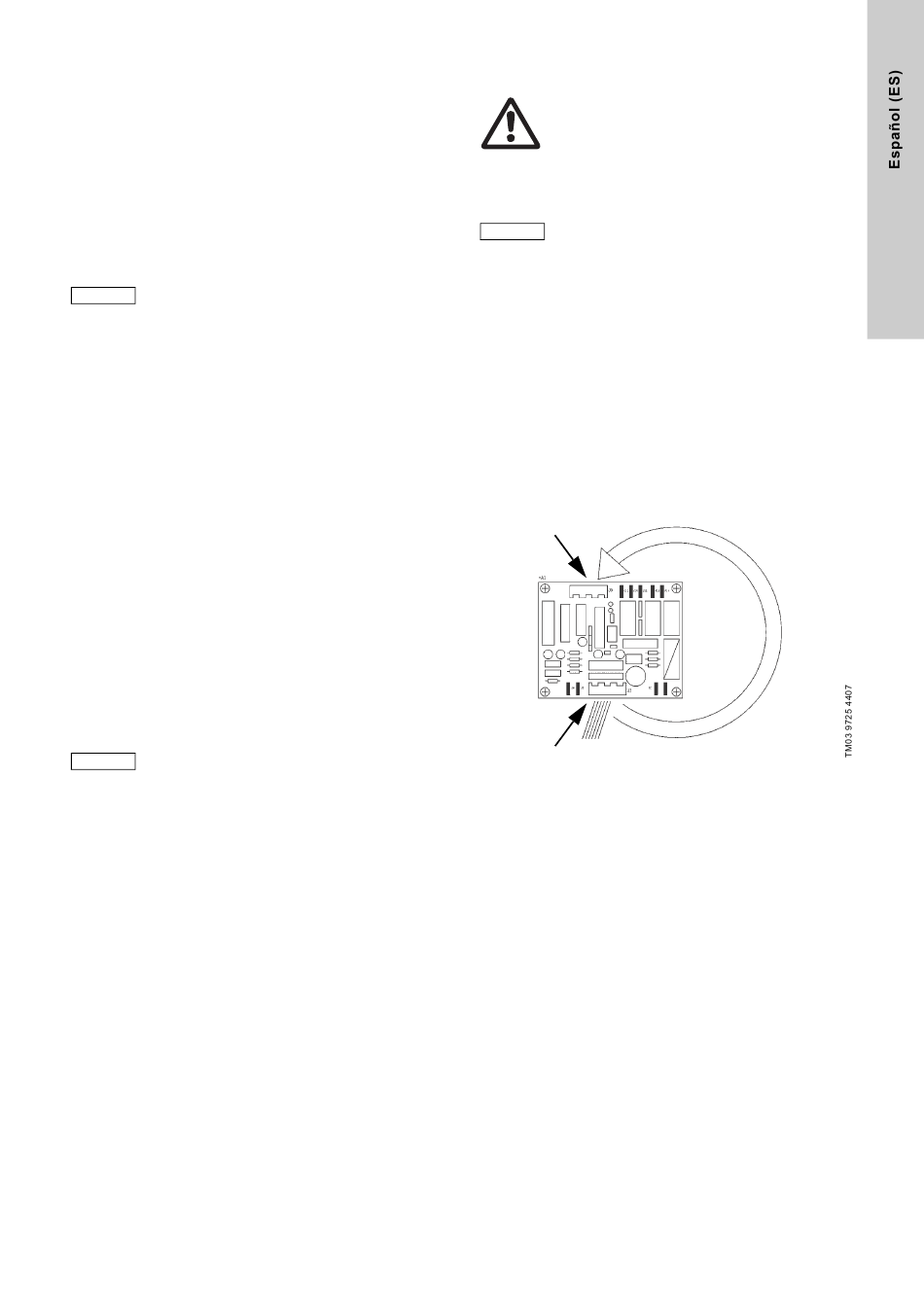

Fig. 5 Placa de circuitos electrónicos

10. Funciones

El Hydro Multi-S ofrece las siguientes características:
• Control automático en cascada de bombas por medio de dos
o tres presostatos.
• Conmutación automática entre bombas en cualquier ciclo de
arranque/parada.
• Si una bomba se encuentra en estado de fallo, se detendrá
automáticamente.
• Reseteo automático del estado de fallo por marcha en seco.
• Reseteo manual de estado de desactivación-sobrecarga.
• Protección de la bomba y del sistema:
– Protección contra cortocircuitos mediante fusibles.
– Protección del motor mediante el empleo de un relé de
sobrecarga térmica.
– Protección contra marcha en seco por medio de un presos-
tato adicional o interruptor de nivel.
– Retardo de encendido entre dos bombas:
Previene el arranque simultáneo de más de una bomba.
61
