11. Inställningar
11.1 Inställning av tryckbrytare
Varning
Stopptrycket får under inga omständigheter över-
skrida max. driftstryck för pump och tank.
Varje tryckstegringsenhet är fabrikstestad och tryckbrytarna är
justerade för optimal prestanda.
Under installation och igångkörning kan man behöva justera
inställningarna för att optimera driften av den faktiska installatio-
nen. Se fig. 6.

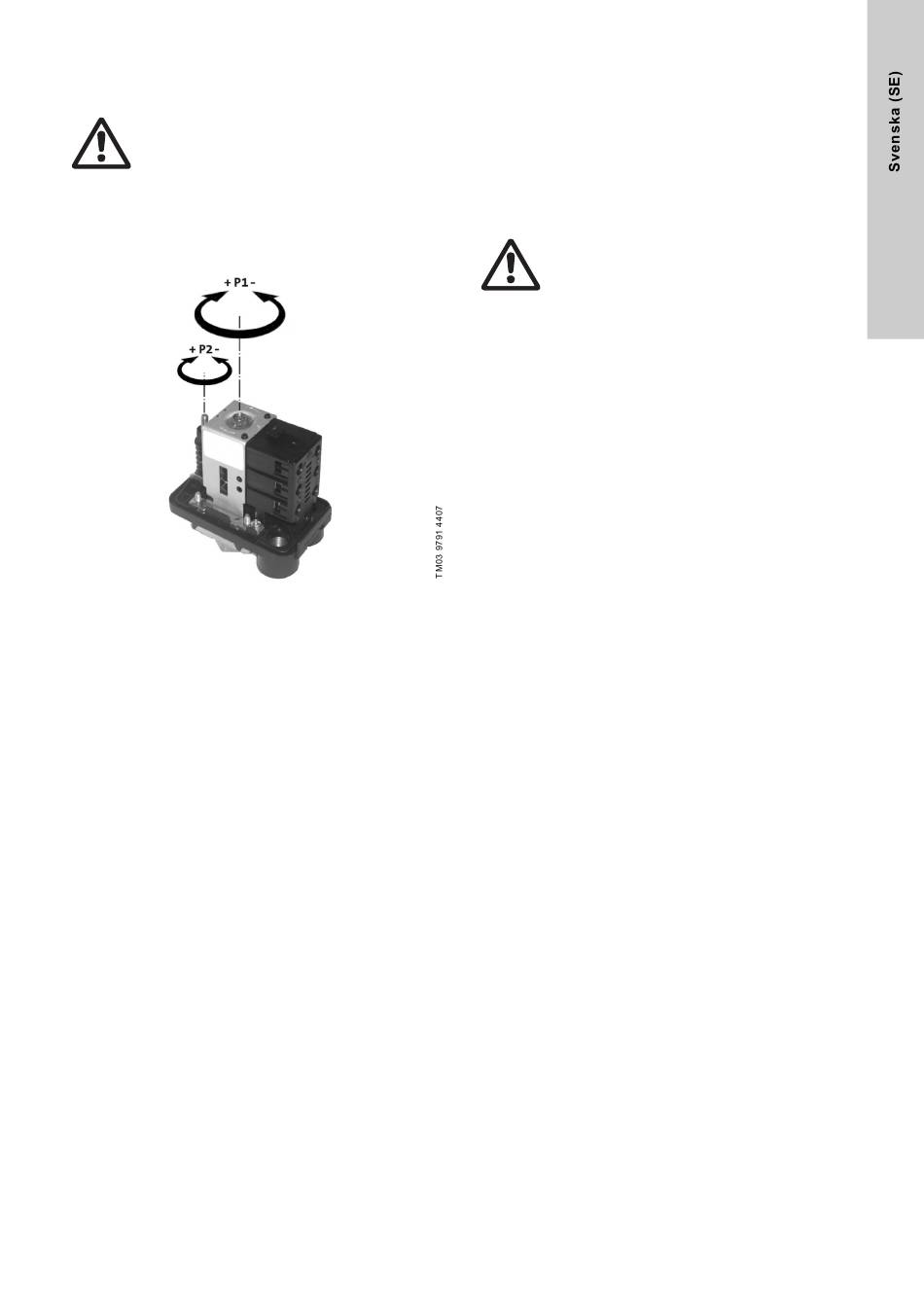

Fig. 6 Tryckbrytare
11.1.1 Inställning av stopptryck
Ställ in stopptrycket (p ) enligt anvisningarna nedan.
stopp
1. Vrid skruven P1 medurs för att höja stopptrycket och moturs
för att sänka det. Se fig. 6.
2. Ställ in stopptrycken med inbördes differens 0,3 till 0,5 bar
(kaskadsteg) för varje tryckbrytare.
3. Starta pumpen och kontrollera på manometern om önskat
stopptryck erhållits för respektive tryckbrytare.
11.1.2 Inställning av differenstryck
Ställ in differenstrycket (p ) med skruven P2. Vrid medurs för att
diff.
höja differenstrycket eller moturs för att sänka det.
Stopptrycket ändras inte. Se fig. 6.
Differenstrycket måste ställas in till samma värde på samtliga
tryckbrytare.
11.1.3 Starttryck
Starttrycket (p ) ställs in automatiskt när differenstrycket
start
ställs in.
p p p
start = stopp - diff.
Följ anvisningarna nedan för att kontrollera att starttrycket har
korrekt inställning.
1. Starta pumpen och kontrollera på manometern att önskade
stopp- och startryck föreligger.
2. Upprepa inställningsförfarandet ovan tills du erhållit önskade
start- och stopptryck.
11.2 Inställning av membrantankens förtryck
När pumpens starttryck fastställs kan membrantankens förtryck
grovinställas till 90 % av pumpens starttryck.
Förtryck = 0,9 x p .
start
Tankens förtyck måste kontrolleras/justeras med tom utlopps-
ledning.
12. Underhåll
Varning
Innan några arbeten på pumparna påbörjas ska
du kontrollera att matningsspänningen slagits
från.
Lås huvudbrytaren med hänglås för att säker-
ställa att spänningsmatningen inte kan slås till av
misstag.

12.1 Pump

Pumparnas lager och axeltätningar är underhållsfria.
12.2 Inställningar
För att säkerställa korrekt och tillförlitlig drift bör membrantankens
förtryck och tryckbrytarnas inställning kontrolleras med jämna
mellanrum, minst en gång om året.

12.3 Frostskydd

Om tryckstegringsenheten kommer att stå stilla när frostrisk före-
ligger måste grenrör, pumpar och membrantank tömmas för att
inte frysa sönder.
