5. Идентификация
5.1 Фирмена табела
Табелката с данни на Hydro Multi-S се намира на стойката.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

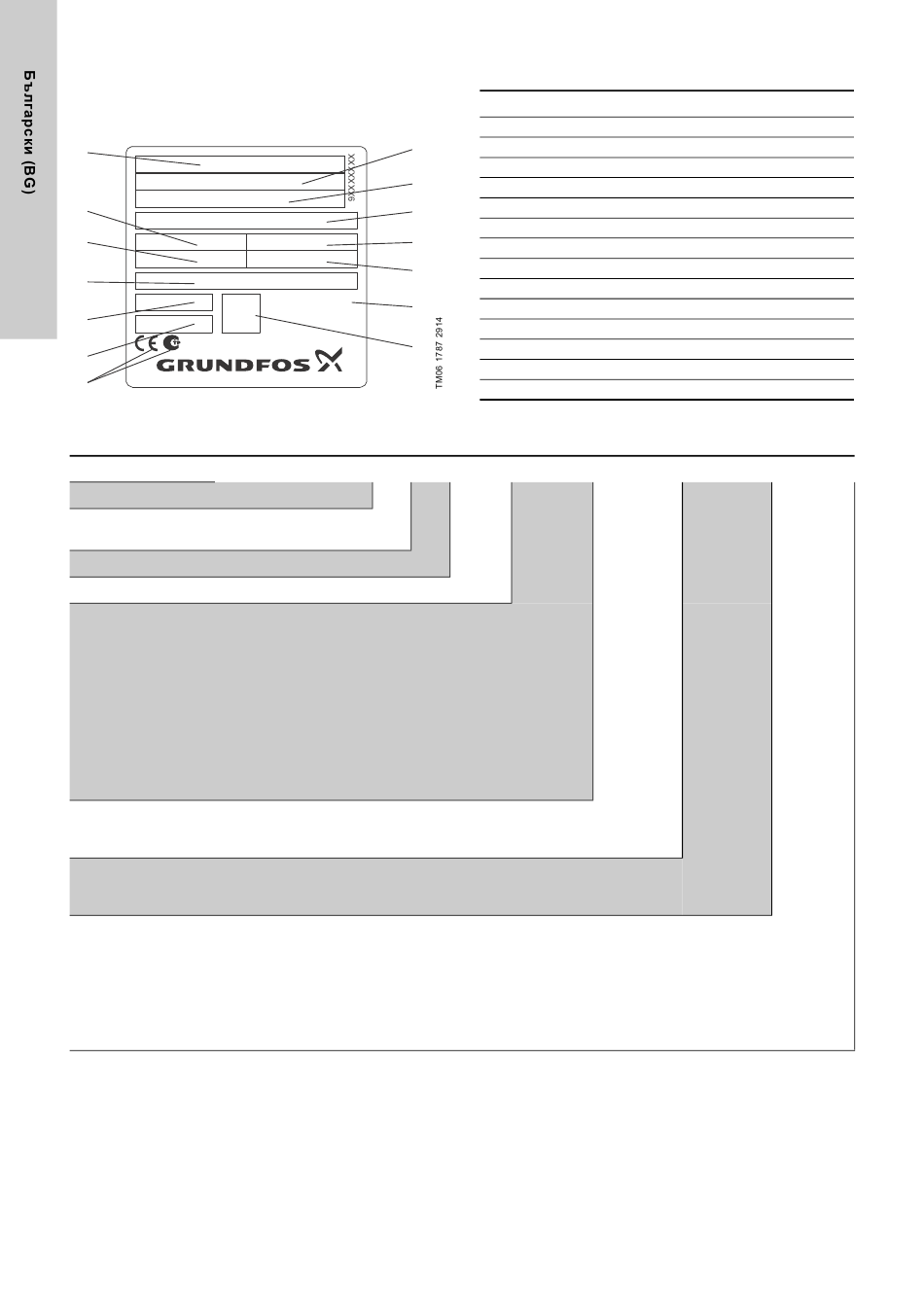

Фиг. 2 Табелка с данни на Hydro Multi-S
5.2 Означение
Пример
Име на системата
Тип система
S: Помпи с фиксирана скорост
Брой помпи
Тип на помпата
Код за захранващо напрежение
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Тип конструкция
A: Система с монтиран на системата шкаф на прекъсвача.
B: Система с монтиран на стена шкаф на прекъсвача и 5 м кабели.
Метод на стартиране
B: Директен стартер (DOL)
C: Звезда-триъгълник (SD)
Код за материал
A: Тръбна система и носеща рама от неръждаема стомана, стандартни вентили
B: Тръбна система, носеща рама и вентили от неръждаема стомана
C: Тръбна система и носеща рама от галванизирана стомана, стандартни вентили (само за помпи CME-A)
G: Тръбна система и носеща рама от галванизирана стомана, стандартни вентили
H: Тръбна система и носеща рама (боядисана в черно) от галванизирана стомана, стандартни вентили
I: Тръбна система и носеща рама (боядисана в черно) от неръждаема стомана, стандартни вентили
P: Тръбна система от неръждаема стомана, носеща рама от галванизирана стомана, стандартни вентили
14
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi -S
Поз. Описание
1 Обозначение на типа
2 Модел
3 Сериен номер
4 Захранващо напрежение
5 Максимално работно налягане в bar
6 T работна среда
7 Максимален дебит в m
8 Номинален напор в метри
9 Технически документи
10 Клас на корпуса
11 Тегло в kg
12 Маркировка за сертификат
13 QR код
14 Страна на произход
2 CR 15-3 U3
3
/h
A- B- A
