5. Käyttöolosuhteet
Tiedot
CM, CMV
Maksimivirtaama Maks. 45 m
Suurin käyttöpaine
Nesteen lämpötila +5 ... +50 °C
Ympäristölämpötila +5 ... +60 °C
Suurin imukorkeus: 10,33 m miinus pumpun NPSH miinus muut
imupuolen häviöt miinus turvamarginaali 0,5 m
Teho Maks. 3,2 kW
Käynnistystapa
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
Verkkojännite
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Jännitetoleranssi
Ilman suhteellinen
kosteus
Kotelointiluokka
1)
Koskee moottorikokoja 0,37 kW sekä enintään 0,75 kW.
2)
Koskee moottorikokoja 1,1 kW sekä enintään 5,5 kW.

6. Asennus

Varoitus
Asennuksen tulee noudattaa paikallisia määräyk-
siä ja seurata yleistä käytäntöä.
Tarkasta seuraavat seikat ennen asennusta:
• että paineenkorotusasema on tilauksen mukainen.
• etteivät näkyvät osat ole vaurioituneet.

6.1 Mekaaninen asennus

Älä seiso jakotukkien päällä. Pumppupesä voi
Huomio
vaurioitua tai liitokset voivat vuotaa.
6.1.1 Sijoitus
Moottorin ja elektroniikan riittävän jäähdytyksen varmistamiseksi
tulee huomioida seuraavat seikat:
• Sijoita Hydro Multi-S siten, että riittävä jäähdytys varmiste-
taan.
• Pidä moottorin jäähdytysrivat sekä tuulettimen kotelo ja siivet
puhtaina.
Hydro Multi-S ei sovellu ulkoasennukseen ja se
on suojattava pakkaselta ja suoralta auringon-
Huomaa
paisteelta.
Paineenkorotusaseman ympärille tulee jättää riittävästi tilaa tar-
kastusta ja huoltoa varten.
Pumpputyyppi
CR
3 3
/h Maks. 69 m
10 bar 10/16 bar
+5 ... +50 °C
+5 ... +40 °C
+5 ... +60 °C
Maks. 5,5 kW
Suorakäynnistys (DOL)
Tähti-kolmio
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Maks. 95 %
IP54
6.1.2 Painesäiliön esitäyttö
Jos järjestelmään on kytketty painesäiliö, esitäytä säiliö typellä
0,9 x asetuspisteen paineeseen.
Käytä typpeä painesäiliön sisäosien korroosio-
Huomaa
vaurioiden estämiseksi.
/h
6.1.3 Putkisto
Paineenkorotusasemaan liitettävien putkien tulee olla sopivan
kokoisia.
1)
Liitä putket paineenkorotusaseman jakotukkeihin.
2)
Kumpaa tahansa päätä voidaan käyttää.
Levitä tiivistemassaa jakotukin vapaaksi jäävään päähän ja
asenna kierretulpat.
Optimaalisen toiminnan varmistamiseksi sekä melun ja tärinän
minimoimiseksi saattaa olla tarpeen asentaa tärinänvaimentimet.
Moottorin ja pumpun pyöriminen sekä virtaus putkistossa ja liitti-
missä aiheuttaa melua ja tärinää.
Jos paineenkorotusasema asennetaan kerrostaloon tai linjan
ensimmäinen kuluttaja on lähellä paineenkorotusasemaa,
on suositeltavaa asentaa joustavat liitokset imu- ja paineputkiin,
ettei tärinä pääse välittymään putkiston kautta.

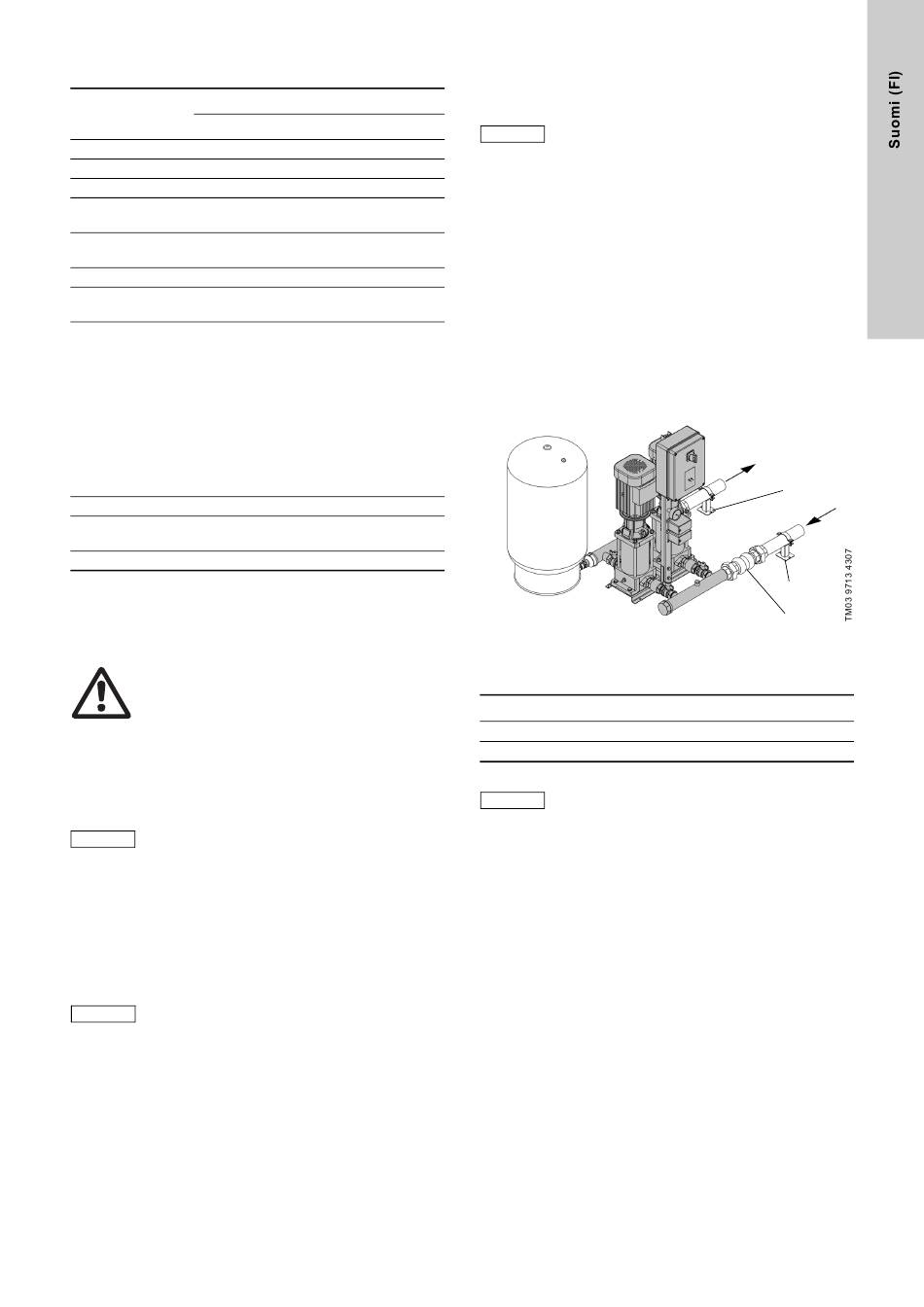

Kuva 3 Esimerkki asennuksesta, jossa käytetään joustavia
liitoksia ja putkenkannattimia
(Grundfosin vakiotoimitus merkitty harmaalla värillä)
Pos. Kuvaus
1 Putkenkannatin
2 Joustava liitos
Kalvopainesäiliö, joustavat liitokset, putkenkan-
Huomaa nattimet ja koneanturat eivät sisälly paineenkoro-
tusaseman vakiotoimitukseen.
Kiristä kaikki mutterit ennen käyttöönottoa.
Putket on kiinnitettävä rakennuksen rakenteisiin niiden liikkumi-
sen tai kiertymisen estämiseksi.
Jos pumppua käytetään imukorkeudella, on välttämätöntä asen-
taa riittävän kokoinen pohjaventtiili.
Jos paineenkorotusasema asennetaan tärinänvaimentimilla
varustetulle alustalle, jakotukkeihin on asennettava joustavat lii-
tokset. Tämä on tärkeää, ettei paineenkorotusasema "riipu" put-
kiston varassa.
1
1
2
179
