Türkçe (TR) Montaj ve kullanım kılavuzu
İngilizce orijinal metnin çevirisi.
İÇINDEKILER
1.
2.
3.
4.
4.1
4.2
5.
6.
6.1
6.2
7.
8.
9.
9.1
9.2
9.3
9.4
10.
11.
12.
12.2 Ayarlar
13.
14.
15.
Uyarı
Montajdan önce, montaj ve kullanım kılavuzunu
okuyunuz. Montaj ve işletimin ayrıca yerel
düzenlemelere ve daha önce yapılıp onaylanmış
olan belirli uygulamalara da uyumlu olması
gerekir.
1. Bu dokümanda kullanılan semboller
Uyarı
Bu güvenlik uyarıları dikkate alınmadığı takdirde,
kişisel yaralanmalarla sonuçlanabilir.
Bu güvenlik uyarıları dikkate alınmadığı takdirde,
İkaz
arıza ya da ekipmanların hasarı ile sonuçlanabilir.
Notlar veya talimatlar işi kolaylaştırır ve güvenilir
Not
operasyonu temin eder.
198
2. Bu talimatların kapsamı
Bu kurulum ve çalıştırma talimatları Grundfos Hydro Multi-S
basınçlandırma setleri için geçerlidir.
Sayfa
Hydro Multi-S, kurulum ve çalıştırma için hazır olan fabrikada
monte edilmiş basınçlandırma seti serisidir.
198
198
3. Ürün açıklaması
198
Grundfos Hydro Multi-S basınçlandırma seti temiz suyun
199
basınçlandırılması için tasarlanmıştır.
199
Örnekler:
199
•
apartman blokları
200
•
oteller
200
200
•
okullar
201
•
tarım.
201
Hydro Multi-S'de paralel olarak bağlanan ve ortak taban
çerçevesi, emme ve tahliye manifoldları, izolasyon vanaları,
201
çek vanalar, basınç ölçer, basınç şalterleri ve kontrol kabini
202
üzerine monte edilen iki ya da üç benzer Grundfos CM, CMV
202
veya CR pompası vardır. Bakınız şekil 1.
202
202
202
202
203
203
203
1
203
203
203
203
2
204
3
204
4
204
9

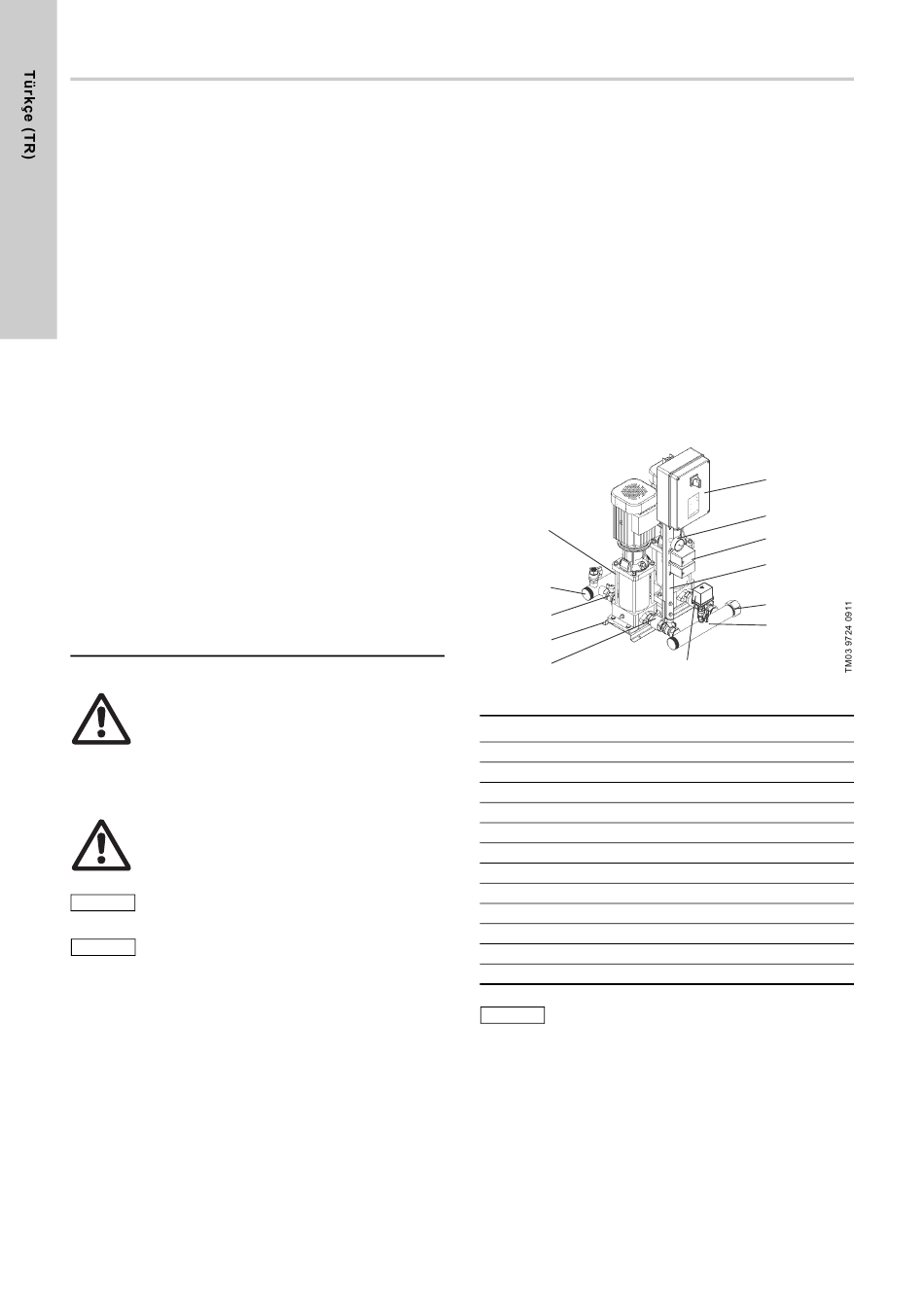

Şekil 1
Hydro Multi-S basınçlandırma seti
Konum
Bileşenler
1
Pompalar (Grundfos CM, CMV veya CR)
2
Basma kollektörü
3
İzolasyon vanaları
4
Taban çerçevesi
5
Kontrol kabini
6
Basınç ölçer
7
Basınç şalterleri
8
Stand
9
Çek vanaları
10
Vidalı kapaklar
11
Emme kollektörü
12
Basınç Şarteli
Basma hattına bir diyafram tankı monte
Not
edilmesini öneriyoruz.
5
6
7
8
10
11
12
