9. Modi di funzionamento
Il modo di funzionamento di ciascuna pompa può venire selezio-
nato premendo il pulsante dedicato per "Funzionamento automa-
tico", "Stop" e "Funzionamento manuale", come descritto nella
sez.
7. Pannello di
controllo.
9.1 Funzionamento manuale
Il funzionameto manuale è generalmente utilizzato durante il
primo avviamento, il test o a scopi di manutenzione e riparazione.
Per abilitare il funzionamento manuale, premere e tenere pre-
muto il pulsante di funzionamento manuale.
Il pulsante di funzionamento manuale non
dispone di una posizione permanente. Pertanto,
Nota
tenere costantemente premuto il pulsante
durante il ciclo di test.
9.2 Funzionamento automatico
Una volta selezionato questo modo di funzionamento, le pompe
funzioneranno automaticamente in accordo alle necessità
dell'impianto, ovvero in base alle pressioni impostate sui presso-
stati.
•
Quando un rubinetto viene aperto, l'acqua verrà dapprima pre-
levata dal serbatoio a diaframma, se intallato, sino al suo
svuotamento.
•
Allorché la pressione scende sino alla prima pressione di
stacco, la prima pompa si avvierà.
•
Se la richiesta d'acqua continua ad aumentare, altre pompe
verranno avviate, finché la portata totale delle pompe in fun-
zione soddisferà la richiesta.
•
Quando il consumo d'acqua diminuisce, la pressione di man-
data sale, raggiungendo la prima pressione di stacco, il pres-
sostato aprirà il circuito e una pompa verrà fermata.
•
Se il consumo continua a diminuire, ulteriori pompe verranno
spente, sino a fermare tutte le pompe.
9.3 Protezione contro la marcia a secco
L'Hydro Multi-S incorpora una protezione contro la marcia a
secco, per proteggere le pompe contro la mancanza d'acqua.
La protezione contro la marcia a secco viene attivata da un pres-
sostato o un livellostato installato sul lato di aspirazione e colle-
gato al quadro di controllo.
Ogni singolo pressostato comanderà una sola
pompa, ma non necessariamente sempre la
Nota
stessa, poichè le pompe si alterneranno dopo
ogni ciclo.
9.4 Funzionamento di emergenza
Avvertimento
I morsetti e i cavi a monte dell'interruttore di rete
rimarranno alimentati anche se l'interruttore è in
posizione di off.
Il funzionamento di emergenza dovrebbe essere
usato solo in caso di emergenza e solo per brevi
periodi.
Attenzione
Una scheda difettosa dovrebbe essere sempre
sostituita con una nuova. Contattare Grundfos
per una nuova scheda elettronica.
Tutte le funzioni dell'Hydro Multi-S sono controllate da un circuito
elettronico posto all'interno del pannello di comando. In caso di
guasto al circuito elettronico, è possibile evitare che il gruppo si
fermi. Per i gruppi con alimentazione trifase, è possibile bypas-
sare la scheda di controllo e operare il booster per mezzo dei soli
pressostati.
Per applicare il funzionamento di emergenza, procedere come
segue:
1. Togliere alimentazione elettrica e aprire il quadro di comando.
2. Rimuovere il connettore di controllo dalla sua posizione origi-
nale, vedi fig. 5, pos. A e inserire il connettore nella posizione
di emergenza, vedi fig. 5, pos. B.
3. Chiudere il quadro di controllo e fornire alimentazione elet-
trica.
B
A

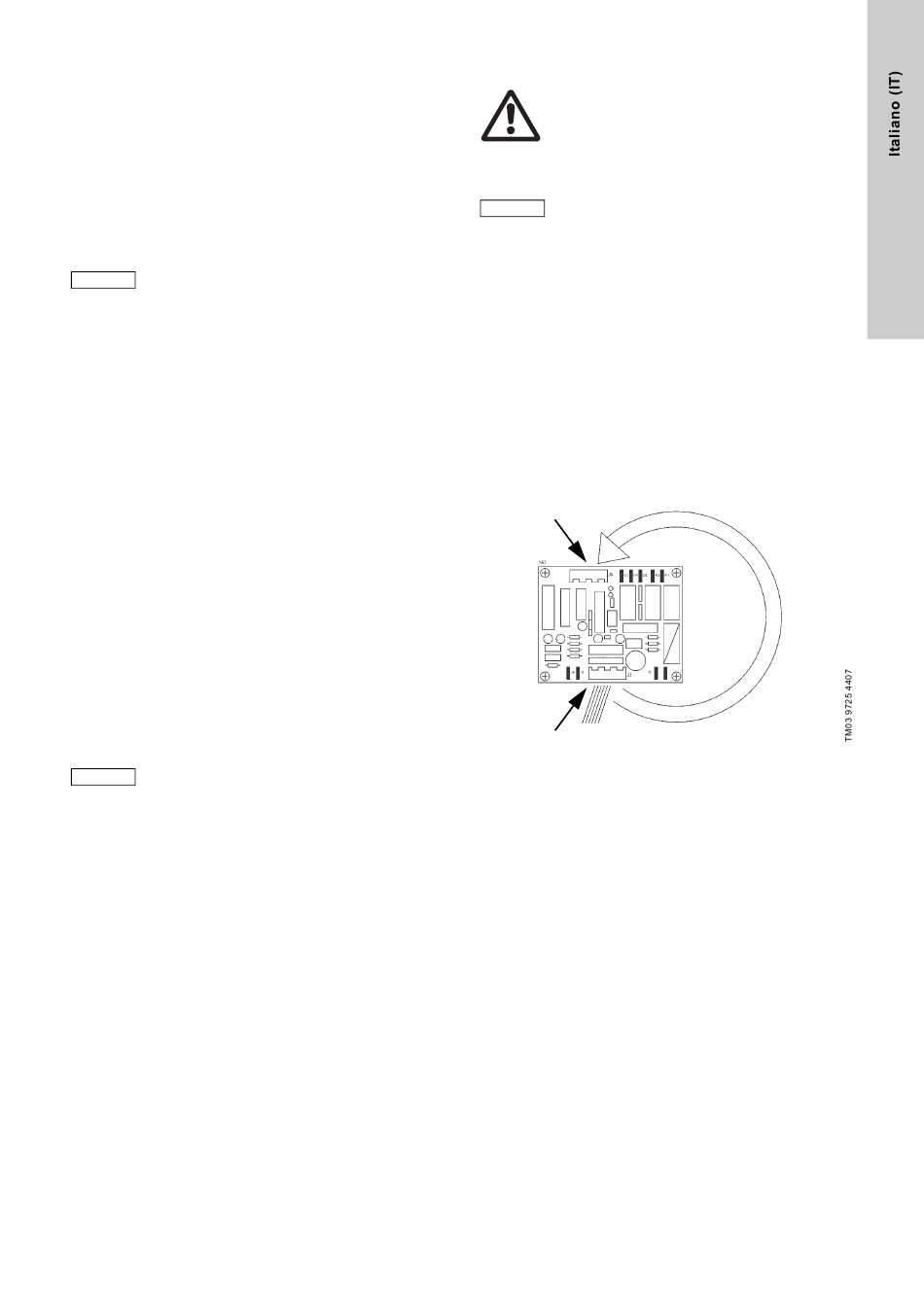

Fig. 5
Scheda elettronica
10. Funzioni
L'Hydro Multi-S presenta le seguenti caratteristiche:
•
Controllo automatico delle pompe in cascata per mezzo di due
o tre pressostati.
•
Scambio automatico delle pompe a ogni ciclo di avvio/arresto.
•
Se una pompa si trova in stato di guasto, viene automatica-
mente esclusa dal ciclo di funzionamento.
•
Reset automatico dello stato di guasto per marcia a secco.
•
Reset manuale dello stato di guasto per sovraccarico.
•
Protezione della pompa e del gruppo:
– Protezione dal corto circuito per mezzo di fusibili.
– Protezione motore per mezzo di relè di sovraccarico ter-
mico.
– Protezione contro la marcia a secco per mezzo di un pres-
sostato supplementare o di un livellostato.
– Ritardo di avviamento tra due pompe: Previene l'avviamento
simultaneo di più di una pompa.
83
