6.1.4 기반
부스터 시스템은 평평하고 단단한 표면에 설치해야 합니다. 부스
터 시스템이 기계 발판에 끼워지지 않는 경우에는 바닥에 볼트로
조여 연결해야 합니다.
CM 펌프로 구성된 Hydro Multi-S 시스템은 항상 바닥
참고
에 볼트로 조여 연결해야 합니다.
6.1.5 신축 이음
신축 이음의 목적은 다음과 같습니다:
액체 온도의 변화로 인해 야기되는 배관의 팽창과 수축의 완화.
배관내 압력 급상승으로 인한 연결부의 기계적 변형을 줄임.
배관의 기계적 구조에 의해 발생하는 소음을 차단(고무 벨로우
즈 신축 이음만 해당).
신축 이음을 배관의 부정확도를 보정하기 위해 사용하
참고
지 마십시오.
신축 이음은 흡입 매니폴드 및 토출 매니폴드로부터 최소한 공칭
포트 직경의 1 - 1.5배 떨어진 위치에 끼워야 합니다. 이것은 신축
이음의 요동 발생을 방지하여 더 나은 흡입 조건과 토출 압력의 최
소 감소를 가져옵니다.
배관은 신축 이음과 펌프에 압력을 주지 않기 위해 단단히 고정되
어야 합니다 . 공급업체의 지침을 따라야 하며 감리나 배관 설비업
자들에게 지침 사항을 알려주어야 합니다.
6.2 전기 설치
경고
전기 설치는 반드시 지역 법령에 따라 허가된 사람에
의해 관련 배선도에 따라 수행되어야 합니다.
주전원 스위치를 사용하여 전원을 끄고 자물쇠로 잠가
실수로 스위치가 켜지지 않도록 하십시오.
다음 사항을 준수해야 합니다:
부스터 시스템의 전기적 설치는 반드시 외함 등급 IP54를 준수
해야 합니다.
부스터 시스템이 부스터 시스템이 연결된 전원에 적합한지 확
인하십시오.
배선 단면이 배선도의 규격과 일치하는지 확인하십시오.
참고
부스터 시스템과 함께 제공된 배선도를 참조하십시오.
7. 제어 패널
그런포스 Hydro Multi-S 부스터 시스템은 제어 캐비닛에 통합된
제어 패널로 제어할 수 있습니다. 그림
1
2
3
4
5
6
7

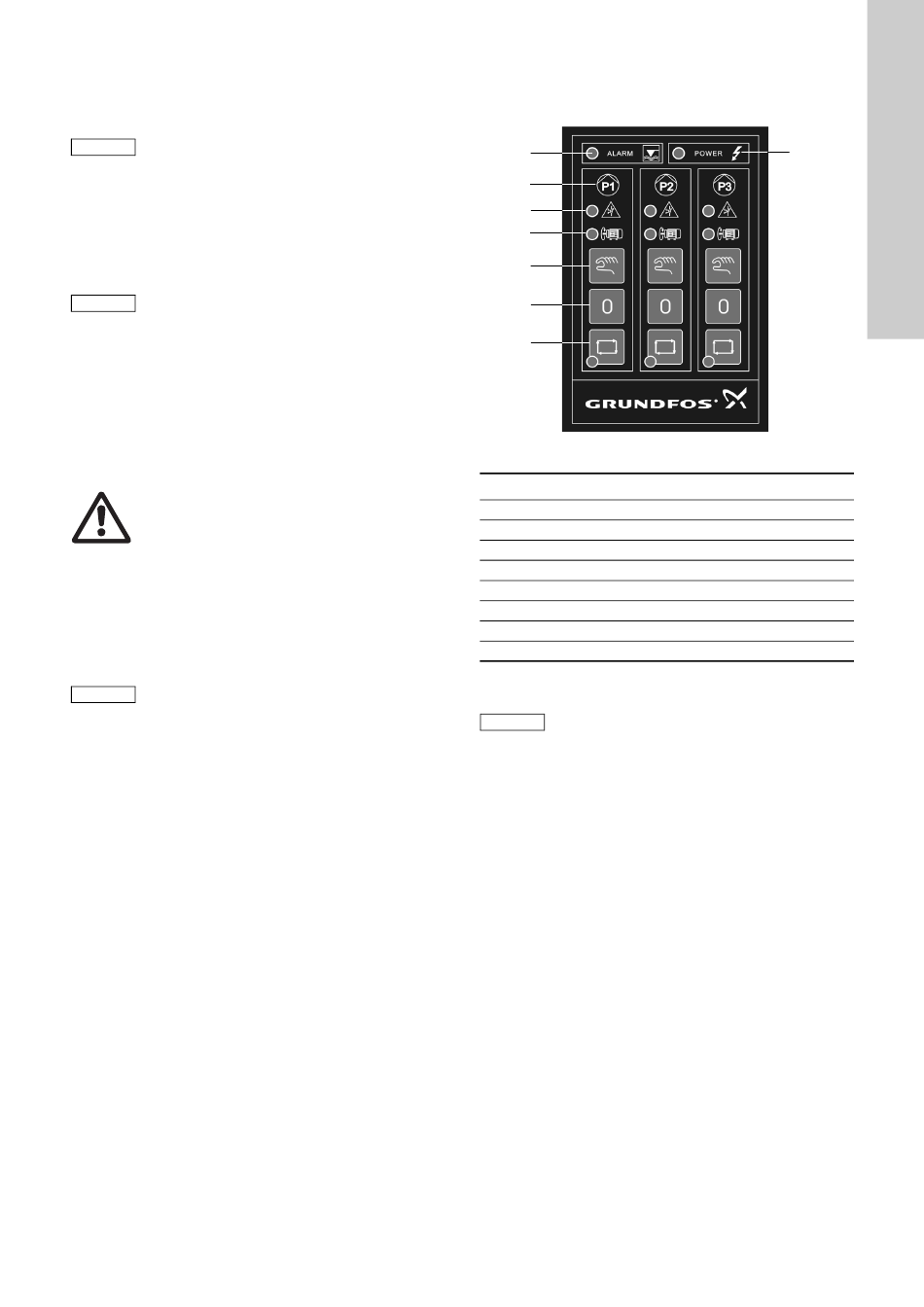

그림 4 제어 패널
위치
설명
1
공회전 경보에 대한 LED 표시
2
펌프 번호
3
고장 상태에 대한 LED 표시(3상 펌프만 해당)
4
펌프 운전에 대한 LED 표시
5
수동 운전용 버튼
6
펌프 정지용 버튼
7
자동 운전용 버튼
8
전원 켜짐에 대한 LED 표시
8. 기동
펌프와 흡입 파이프에 유체가 채워질 때까지 부스터
주의
시스템을 기동하지 마십시오.
부스터 시스템을 기동하려면 다음과 같이 진행하십시오:
1. 급수관과 전원을 연결하십시오.
2. 모든 펌프의 토출측 밸브를 닫으십시오.
3. 모든 펌프에 마중물을 붓고 흡입 매니폴드 및 흡입 파이프에도
마중물이 들어 있는지 확인하십시오.
4. 탱크 사전 배출 압력이 0.9 x 컷인(cut-in) 압력과 동일한지 확
인하십시오.
5. 전원을 켜십시오.
6. 수동 운전용 버튼을 길게 눌러 첫 번째 펌프를 기동하십시오.
7. 펌프의 회전 방향을 확인하십시오.
회전방향이 올바르지 않을 경우 전원의 두 상을 바꾸십시오.
8. 펌프의 토출 밸브를 서서히 열어 펌프의 공기를 빼십시오.
9. 다른 펌프들에 대해서 이와 동일한 절차를 반복하십시오.
10.자동 운전용 버튼을 눌러 부스터 시스템을 자동 운전으로 설정
하십시오.
4
참조.
8
215
