6.1.4 Nền móng
Hệ thống tăng áp phải được đặt lên một bề mặt phẳng và chắc
chắn. Nếu không lắp tấm cố định máy vào hệ thống tăng áp, nó
phải được bắt bu lông với sàn nhà.
Phải luôn bắt bu lông các hệ thống Hydro Multi-S
Ghi chú
có máy bơm CM vào sàn nhà.
6.1.5 Các khớp nối mềm
Mục đích của các khớp nối mềm là như sau:
• Hấp thu lực giãn/co trong đường ống gây ra bởi nhiệt độ chất
lỏng thay đổi.
• Giảm ứng suất cơ học liên quan đến chấn động áp suất trong
đường ống.
• Cách ly tiếng ồn cơ học tất nhiên trong đường ống (chỉ đối với
các khớp nối mềm cao su).
Không được lắp các khớp nối mềm để bù cho các
Ghi chú điểm không chính xác trong đường ống chẳng
hạn như lệch tâm của các cổng nối.
Lắp các khớp nối mềm ở khoảng cách tối thiểu 1 đến 1 1/2 lần
đường kính cổng danh định từ các ống góp hút và xả. Điều này
phòng tránh phát triển sự chảy rối trong các khớp nối mềm, dẫn
đến các điều kiện hút hiệu quả hơn và mất áp suất tối thiểu ở
phía xả.
Đường ống phải được neo giữ sao cho nó không gây ứng suất
lên các khớp nối mềm và máy bơm. Tuân thủ hướng dẫn của nhà
cung cấp và chuyển cho các cố vấn hoặc thợ lắp đặt đường ống.
6.2 Lắp đặt điện
Cảnh báo
Kết nối điện phải được thực hiện bởi người được
ủy quyền theo các quy định địa phương và sơ đồ
đi dây phù hợp.
Đảm bảo ngắt kết nối nguồn điện dùng công tắc
chính và khóa bằng khóa móc để đảm bảo không
bị vô tình bật lên.
Phải tuân thủ những điểm sau đây:
• Lắp đặt điện của hệ thống tăng áp phải tuân thủ cấp làm kính
điện IP54.
• Đảm bảo rằng hệ thống tăng áp thích hợp với nguồn điện mà
nó được kết nối.
• Đảm bảo tiết diện của dây điện tương ứng với các thông số
trong sơ đồ đi dây.
Xem thêm sơ đồ đi dây kèm theo hệ thống tăng
Ghi chú
áp.
194

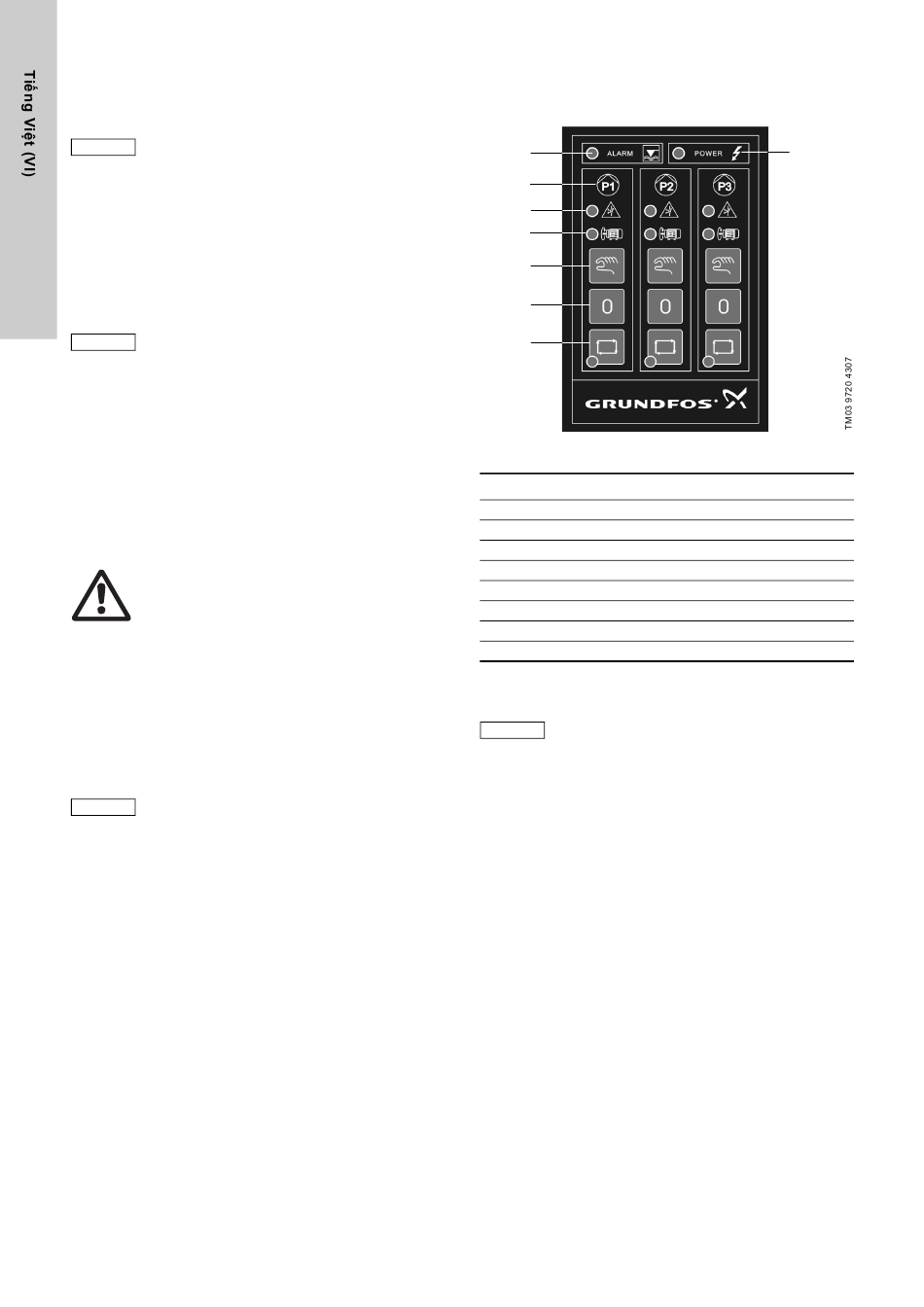

7. Bảng điều khiển
Có thể điều khiển hệ thống tăng áp Grundfos Hydro Multi-S qua
bảng điều khiển tích hợp trong tủ điều khiển. Xem hình 4.
1
2
3
4
5
6
7
Hình 4 Bảng điều khiển
Mô tả Vị trí
1 Đèn LED báo động chạy khô
2 Máy bơm số
3 Đèn LED báo trạng thái lỗi (chỉ đối với máy bơm ba pha)
4 Đèn LED báo máy bơm đang chạy
5 Các nút vận hành thủ công
6 Các nút để dừng máy bơm
7 Các nút vận hành tự động
8 Đèn LED báo có nguồn
8. Khởi Động
Không được khởi động hệ thống tăng áp cho đến
Thận trọng
khi các máy bơm và ống hút đã được mồi nước-
xả khí hoàn chỉnh.
Để khởi động hệ thống tăng áp, thực hiện như sau:
1. Kết nối đường cấp nước và điện.
2. Đóng van ở phía xả của tất cả máy bơm.
3. Mồi cho tất cả máy bơm, và đảm bảo rằng ống góp hút và ống
hút cũng được mồi.
4. Đảm bảo rằng áp suất khí nạp trước của bình áp lực là bằng
0,9 x kích chạy bơm.
5. Bật nguồn điện.
6. Khởi động máy bơm đầu tiên bằng cách nhấn và giữ nút vận
hành thủ công.
7. Kiểm tra hướng quay của máy bơm.
Nếu hướng quay không chính xác, đảo hai pha cấp nguồn.
8. Thông khí cho máy bơm bằng cách mở van xả của nó.
9. Lặp lại cùng thủ tục này cho các máy bơm khác.
10. Cho phép hệ thống tăng áp vận hành tự động bằng cách nhấn
nút vận hành tự động.
8
