1.7 Sicherheitshinweise für Wartungs-, Inspektions-
und Montagearbeiten
Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspek-
tions- und Montagearbeiten von autorisiertem und qualifiziertem
Fachpersonal ausgeführt werden, das sich durch eingehendes
Studium der Montage- und Betriebsanleitung ausreichend infor-
miert hat.
Grundsätzlich sind Arbeiten an der Pumpe nur im Stillstand
durchzuführen. Die in der Montage- und Betriebsanleitung
beschriebene Vorgehensweise zum Stillsetzen der Anlage muss
unbedingt eingehalten werden.
Unmittelbar nach Abschluss der Arbeiten müssen alle Sicher-
heits- und Schutzeinrichtungen wieder angebracht bzw. in Funk-
tion gesetzt werden.
1.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen an Pumpen sind nur nach Abspra-
che mit dem Hersteller zulässig. Originalersatzteile und vom Her-
steller autorisiertes Zubehör dienen der Sicherheit. Die Verwen-
dung anderer Teile kann die Haftung für die daraus entstehenden
Folgen aufheben.
1.9 Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten Pumpen ist nur bei bestim-
mungsgemäßer Verwendung entsprechend Abschnitt "Verwen-
dungszweck" der Montage- und Betriebsanleitung gewährleistet.
Die in den technischen Daten angegebenen Grenzwerte dürfen
auf keinen Fall überschritten werden.

2. Verwendete Symbole

Warnung
Die Nichtbeachtung dieser Sicherheitshinweise
kann zu Personenschäden führen.
Die Nichtbeachtung dieser Sicherheitshinweise
Achtung
kann Fehlfunktionen oder Sachschäden zur
Folge haben.
Hinweise oder Anweisungen, die das Arbeiten
erleichtern und einen sicheren Betrieb gewähr-
Hinweis
leisten.

3. Geltungsbereich der Betriebsanleitung

Diese Montage- und Betriebsanleitung gilt für Grundfos Druck-
erhöhungsanlagen Hydro Multi-S.
Die Baureihe Hydro Multi-S besteht aus einer kompletten Reihe
von werkseitig montierten und betriebsbereiten Druckerhöhungs-
anlagen.
36

4. Produktbeschreibung

Die Grundfos Druckerhöhungsanlagen Hydro Multi-S sind für die
Druckerhöhung von reinem Wasser bestimmt.
Anwendungsbeispiele:
• Hochhäuser
• Hotels
• Schulen
• Landwirtschaft.
Die Druckerhöhungsanlagen Hydro Multi-S bestehen aus zwei
oder drei baugleichen, parallel geschalteten CM, CMV - oder
CR-Pumpen, einem Saug- und Drucksammelrohr, Absperrventilen,
Rückschlagventilen, Manometer, Druckschalter und einem Schalt-
schrank. Der Schaltschrank und die Pumpen mit den oben aufge-
führten Armaturen sind auf einem gemeinsamen Grundrahmen
montiert. Siehe Abb. 1.
1
2
3
4
9

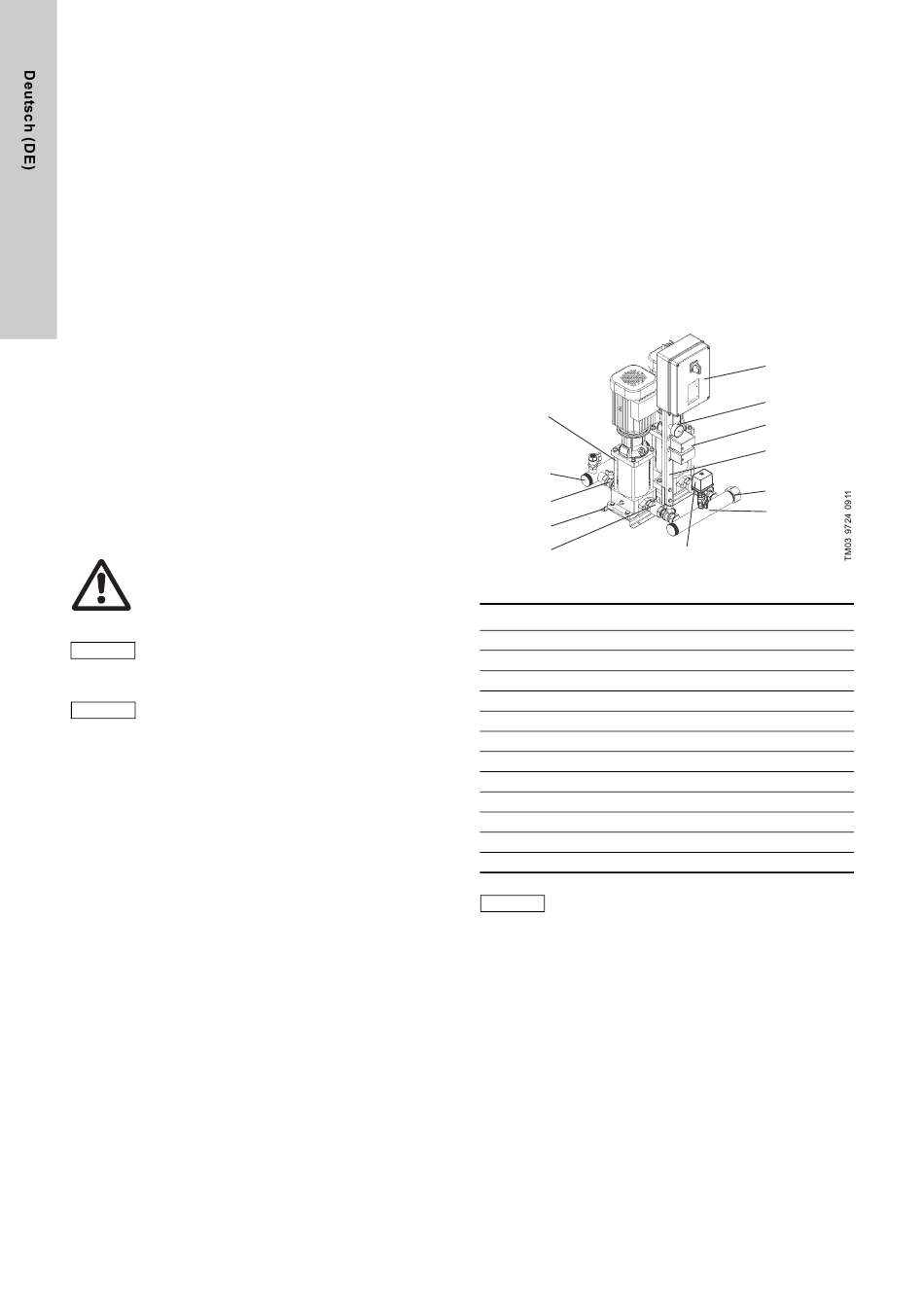

Abb. 1 Druckerhöhungsanlage Hydro Multi-S
Pos. Komponente
1 Pumpen (Grundfos CM, CMV oder CR)
2 Drucksammelrohr
3 Absperrventile
4 Grundrahmen
5 Schaltschrank
6 Manometer
7 Druckschalter
8 Schaltschrankhalterung
9 Rückschlagventile
10 Schraubkappen
11 Saugsammelrohr
12 Druckschalter
Es wird empfohlen, auf der Druckseite einen
Hinweis
Membrandruckbehälter zu installieren.
5
6
7
8
10
11
12
