6.1.4 Maciço
O sistema de pressurização deve ser colocado numa superfície
plana e sólida. Se o sistema de pressurização não tiver sido ins-
talado com calços de máquina, tem de ser fixado ao chão.
Sistemas Hydro Multi-S com bombas CM devem
Nota
ser sempre aparafusados ao chão.
6.1.5 Juntas de compensação
As juntas de compensação são utilizadas com o seguinte objec-
tivo:
• absorver as dilatações/contracções da tubagem provocadas
pela temperatura do líquido em constante alteração
• reduzir as tensões mecânicas com respeito aos picos de pres-
são na tubagem
• isolar os ruídos produzidos pela estrutura mecânica na tuba-
gem (apenas juntas de compensação de fole em borracha).
As juntas de compensação não podem ser insta-
ladas para compensar imprecisões na tubagem,
Nota
tais como o deslocamento central dos orifícios.
Instale as juntas de compensação a uma distância mínima de
1 a 1 1/2 vezes o diâmetro nominal do orifício dos colectores de
aspiração e descarga. Isto impede o desenvolvimento de turbu-
lência nas juntas de compensação, resultando em melhores
condições de aspiração e numa perda mínima de pressão,
no lado da descarga.
As tubagens devem ser fixadas de forma a não pressionar as jun-
tas de compensação e a bomba. Siga as instruções do fornece-
dor e divulgue-as aos consultores ou técnicos de instalação.
6.2 Instalação eléctrica
Aviso
A ligação eléctrica tem de ser realizada por
um profissional autorizado de acordo com as
regulamentações locais e o esquema de ligação
aplicável.
Certifique-se de que desliga a fonte de alimenta-
ção utilizando o interruptor geral e feche-o com
um cadeado para assegurar que não é ligado
acidentalmente.
O seguinte tem de ser respeitado:
• A instalação eléctrica do sistema de pressurização tem de
estar em conformidade com a classe de protecção IP54.
• Certifique-se de que o sistema de pressurização é adequado
para a fonte de alimentação à qual está ligado.
• Certifique-se de que a secção transversal do cabo corres-
ponde às especificações do esquema de ligação.
Para a ligação eléctrica, siga o esquema de liga-
Nota
ção fornecido com o sistema de pressurização.

7. Painel de controlo

O sistema de pressurização Multi-S da Grundfos pode ser contro-
lado através do painel de controlo integrado no armário de con-
trolo. Consulte a fig. 4.
1
2
3
4
5
6
7

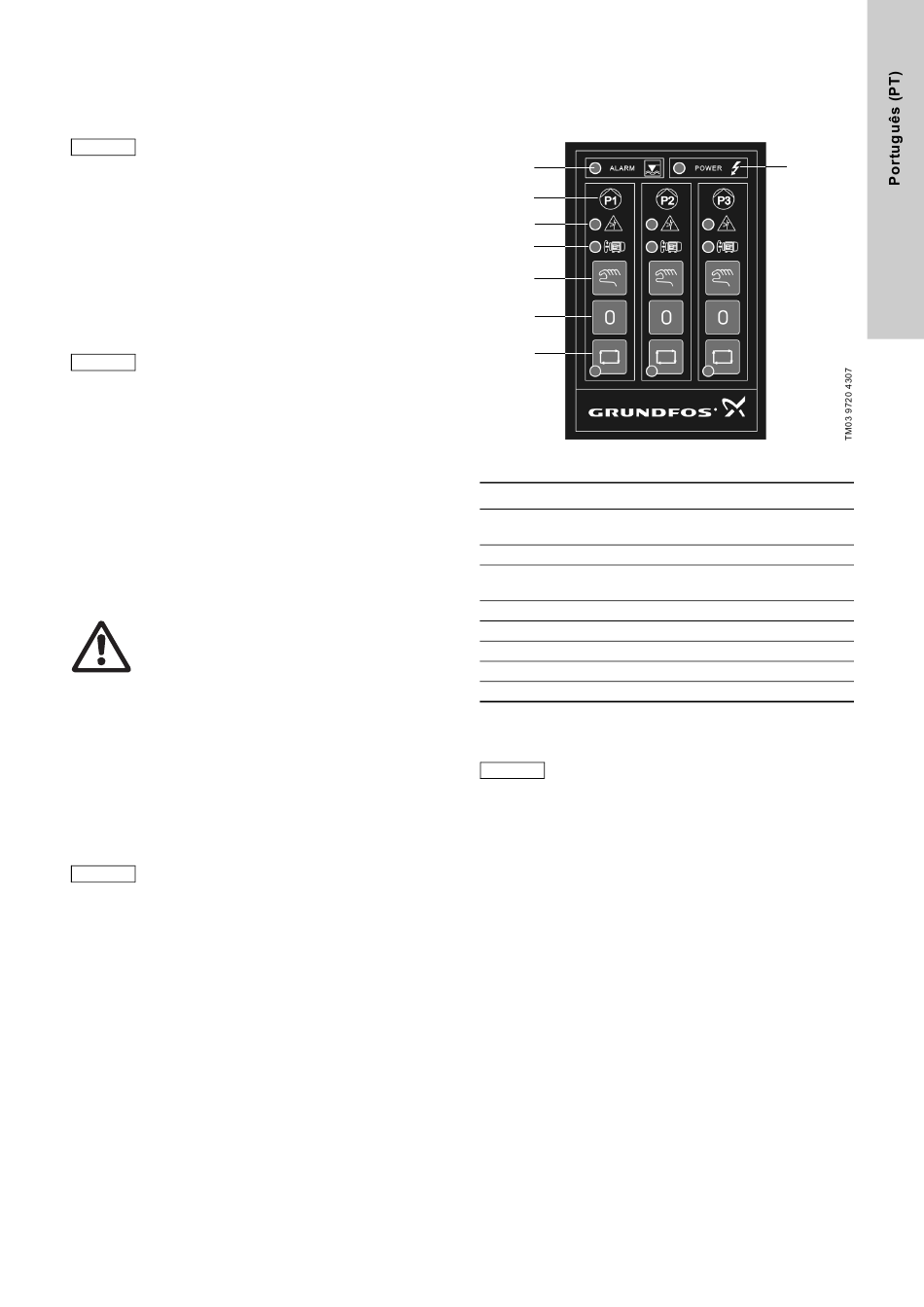

Fig. 4 Painel de controlo
Pos. Descrição
Indicação LED para alarme de funcionamento
1
em seco
2 Número da bomba
Indicação LED para estado de avaria
3
(somente para bombas trifásicas)
4 Indicação LED para bomba em funcionamento
5 Botões de pressão para operação manual
6 Botões de pressão para paragem das bombas
7 Botões de pressão para operação automática
8 Indicação LED para ligado

8. Arranque

Não proceda ao arranque do sistema de pressuri-
Atenção
zação até as bombas e a tubagem de aspiração
terem sido abastecidas com líquido.
Para o arranque do sistema de pressurização, proceda da
seguinte forma:
1. Ligue as redes eléctrica e de água.
2. Feche a válvula no lado da descarga de todas as bombas.
3. Purgue todas as bombas e certifique-se de que o colector de
aspiração e as tubagens de aspiração também são purgados.
4. Verifique se a pressão de pré-carga do depósito é igual
a 0,9 x pressão de arranque.
5. Ligue a fonte de alimentação.
6. Proceda ao arranque da primeira bomba,
pressionando durante alguns instantes o botão de operação
manual.
7. Verifique o sentido de rotação da bomba.
Se o sentido de rotação estiver errado, alterne duas fases da
fonte de alimentação.
8. Proceda à purga da bomba abrindo lentamente a respectiva
válvula de descarga.
9. Repita o mesmo procedimento para as restantes bombas.
10. Prepare o sistema de pressurização para operação automá-
tica, pressionando o botão de operação automática.
