5. Driftsbetingelser

Data
Maks. flow Op til 45 m
Maks. driftstryk
Medietemperatur +5 til +50 °C
Omgivelsestemperatur +5 til +60 °C
Maks. sugehøjde: 10,33 m minus pumpens NPSH minus andre
sugetab minus en sikkerhedsmargen på 0,5 m
Effekt Op til 3,2 kW
Startmetode
Forsyningsspænding
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Spændingstolerance
Relativ luftfugtighed
Kapslingsklasse
1)
Gælder motorstørrelser fra 0,37 kW til og med 0,75 kW.
2)
Gælder motorstørrelser fra 1,1 kW til og med 5,5 kW.

6. Installation

Advarsel
Følg lokale forskrifter og gængs praksis ved
installation.
Før installation skal det tjekkes
• at trykforøgeranlægget svarer til bestillingen.
• at ingen synlige dele er beskadiget.

6.1 Mekanisk installation

Stå aldrig oven på manifoldene. Dette kan med-
føre beskadigelse af pumpehuset eller udsivning
Forsigtig
ved sammenføjninger.
6.1.1 Placering
For at sikre tilstrækkelig køling af motor og elektronik skal føl-
gende krav overholdes:
• Hydro Multi-S-anlægget skal placeres så det køles tilstrække-
ligt.
• Køleribber, huller i ventilatorskærm og ventilatorvinge skal hol-
des rene.
Hydro Multi-S egner sig ikke til udendørs
installation og skal beskyttes mod frost og
Bemærk
direkte sollys.
Trykforøgeranlægget skal placeres så der er tilstrækkelig fri plads
rundt om det til eftersyn og service.
30
Pumpetype
CM, CMV CR
3 3
/h Op til 69 m
10 bar 10/16 bar
+5 til +50 °C
+5 til +40 °C
+5 til +60 °C
Op til 5,5 kW
Direkte
Stjerne-trekant
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Maks. 95 %
IP54
6.1.2 Forhåndsopfyldning af membranbeholder
Hvis der er sluttet en membranbeholder til anlægget, skal behol-
deren på forhånd fyldes med nitrogen til et tryk på 0,9 x sætpunk-
tet.
Det er vigtigt at bruge nitrogen for at forhindre
/h
Bemærk
korrosion i membranbeholderen.
6.1.3 Rørtilslutning
De rør der tilsluttes trykforøgeranlægget, skal have en passende
1)
størrelse.
2)
Tilslut rørene til trykforøgeranlæggets manifold. Begge rørender
kan bruges.
Læg tætningsmateriale på den ende af røret som ikke skal bru-
ges, og montér en slutmuffe.
For at opnå optimal drift og minimere støj og vibrationer kan det
være nødvendigt at montere vibrationsdæmpere.
Støj og vibrationer forårsages af rotationer i motoren og pumpen
og flowet i rør og fittings.
Hvis et trykforøgeranlæg installeres i en boligblok, eller den før-
ste forbruger på linjen ligger tæt på trykforøgeranlægget, tilrådes
det at montere rørkompensatorer på suge- og trykledningerne for
at forhindre overføring af vibrationer gennem rørsystemet.

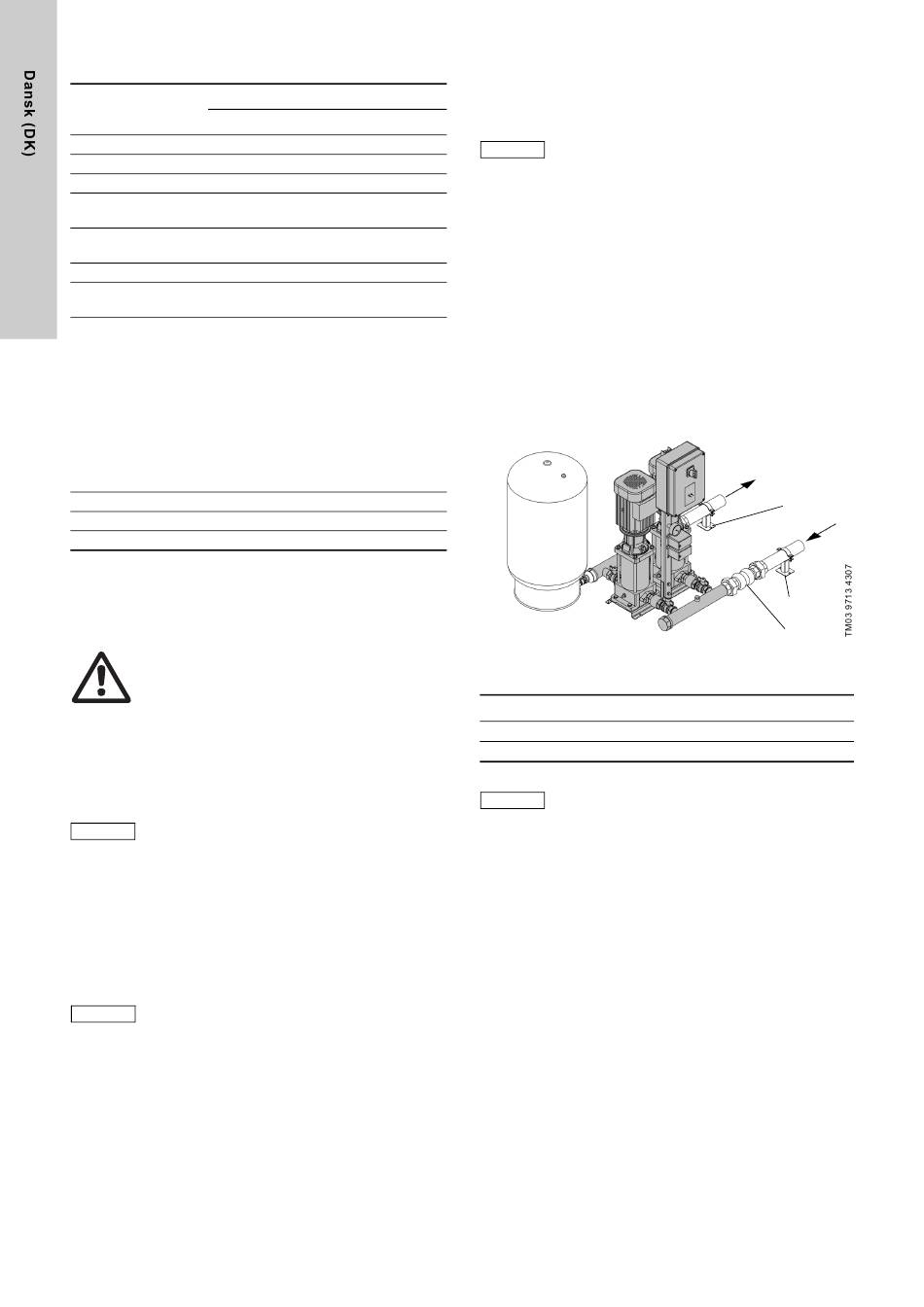

Fig. 3 Eksempel på installation med rørkompensatorer og
rørholdere (udstyr leveret af Grundfos er vist med gråt)
Pos. Beskrivelse
1 Rørholder
2 Rørkompensator
Membranbeholder, rørkompensatorer, rørholdere
Bemærk og maskinsko er ikke inkluderet i et
standard-trykforøgeranlæg.
Efterspænd alle møtrikker før anlægget sættes i drift.
Rørene skal fastgøres til bygningsdele så de ikke flytter sig eller
udsættes for vridning.
Hvis pumpen skal bruges til sugedrift, skal der monteres en bund-
ventil af passende størrelse.
Hvis trykforøgeranlægget installeres på en bundramme med
vibrationsdæmpere, skal der altid monteres rørkompensatorer på
manifoldene. Dette er vigtigt for at undgå at trykforøgeranlægget
"hænger" i rørsystemet.
1
1
2
