5. Identifikacija
5.1 Natpisna pločica
Natpisna pločica za Hydro Multi-S se nalazi na postolju.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

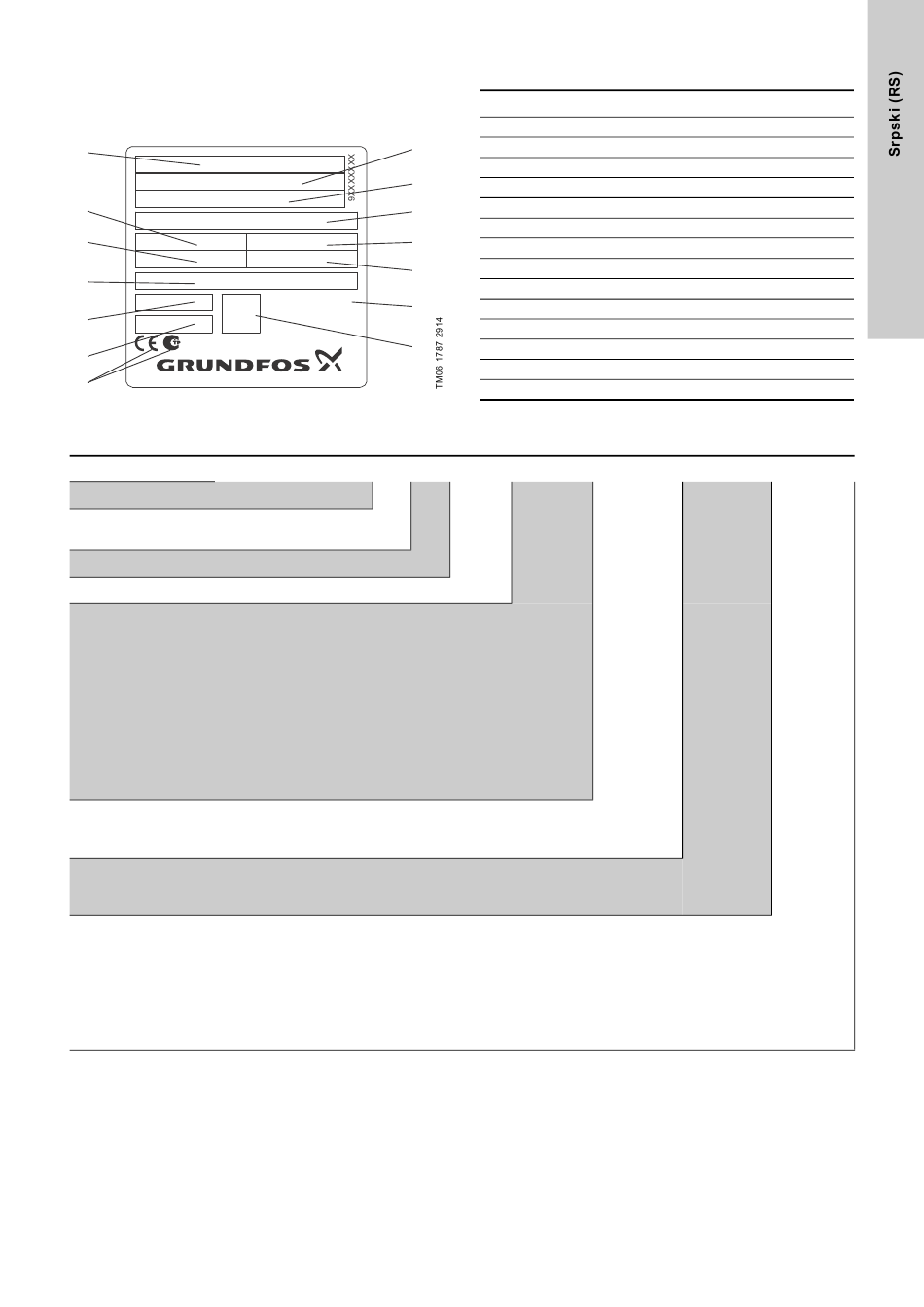

Slika 2 Natpisna pločica za Hydro Multi-S
5.2 Ključ označavanja
Primer
Naziv sistema
Tip sistema
S: Pumpe sa fiksnom brzinom
Broj pumpi
Tip pumpe
Kod napona napajanja
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Tip dizajna
A: Sistem sa kontrolnim ormarom montiranim na sistem.
B: Sistem sa kontrolnim ormarom montiranim na zid i kablom od 5 m.
Metoda pokretanja
B: Direktno on line (DOL)
C: Zvezda - trougao (SD)
Šifra materijala
A: Cevovod od nerđajućeg čelika, osnovni okvir od nerđajućeg čelika, standardni ventili
B: Cevovod od nerđajućeg čelika, osnovni okvir od nerđajućeg čelika, ventili od nerđajućeg čelika
C: Cevovod od pocinkovanog čelika, osnovni okvir od pocinkovanog čelika, standardni ventili (samo CME-A pumpe)
G: Cevovod od pocinkovanog čelika, osnovni okvir od pocinkovanog čelika, standardni ventili
H: Cevovod od pocinkovanog čelika, osnovni okvir od pocinkovanog čelika obojan u crno, standardni ventili
I: Cevovod od nerđajućeg čelika, osnovni okvir od nerđajućeg čelika obojan u crno, standardni ventili
P: Cevovod od nerđajućeg čelika, osnovni okvir od pocinkovanog čelika, standardni ventili
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi -S
Poz. Opis
1 Određivanje tipa
2 Model
3 Serijski broj
4 Napon
5 Maksimalni radni pritisak u barima
6 T srednji
7 Maksimalan protok u m
8 Nominalni napor u metrima
9 Tehnična dokumentacija
10 Klasa zaštite
11 Težina u kg
12 Oznaka odobrenja
13 QR kod
14 Zemlja porekla
2 CR 15-3 U3
3
/h
A- B- A
