7.1.4 Alapozás
A nyomásfokozót sima, szilárd felületre kell elhelyezni.
Ha a berendezést nem rezgéscsillapító alátétekre állítjuk,
akkor csavarokkal kell rögzíteni a padlóhoz.
A CM szivattyúkkal szerelt Hydro Multi-S
berendezéseket mindig csavarral kell rögzíteni
Megjegyz.
a padozathoz.
7.1.5 Csőkompenzátorok
A csőkompenzátorok feladata a következő:
• Kompenzálni a közeghőmérséklet változásából adódó
csőmozgásokat.
• A csőszakaszra jutó, nyomáslengések okozta mechanikai
hatások csökkentése.
• Megakadályozni a testhangok terjedését a csővezetékben
(kizárólag a gumikompenzátorok).
A kompenzátorok nem a helytelen kivitelezésből
eredő hibák -pl. nem központosan kiépített
Megjegyz.
csőszakaszok- kiegyenlítésre szolgálnak.
A csőkompenzátorokat az osztó és gyűjtő csatlakozási pontjaitól,
a névleges csőátmérő 1...1,5-szeresének megfelelő távolságba
építsük be. Ezzel megelőzhető a turbulenciák kialakulása
a kompenzátorokban, ami optimálisabbá teszi a szívóoldali
áramlási viszonyokat, és a nyomóoldalon lecsökkenti
a nyomásesést.
A csővezetéket úgy kell rögzíteni, hogy az a kompenzátorokat és
a szivattyút ne feszítse meg. Kövessük a kompenzátor
gyártójának előírásait.
7.2 Elektromos telepítés
Figyelmeztetés
Az elektromos bekötést csak szakember
végezheti, a helyi előírásoknak és a kapcsolási
rajznak megfelelően.
Győződjön meg arról, hogy a villamos
tápfeszültség ki van kapcsolva, és illetéktelen
visszakapcsolás ellen biztosított.
Az alábbiakat vegyük figyelembe a beépítéskor:
• A nyomásfokozó elektromos telepítésénél biztosítani kell
az IP54-es védettséget.
• Minden esetben bizonyosodjunk meg arról,
hogy a nyomásfokozó alkalmas-e az adott elektromos
hálózathoz történő csatlakoztatáshoz.
• A vezető keresztmetszete az elektromos kapcsolási rajzban
specifikált nagyságú legyen.
Az elektromos bekötést a nyomásfokozóval
Megjegyz.
szállított kapcsolási rajz szerint kell kivitelezni.
104
8. Kezelőpanel
A Grundfos Hydro Multi-S nyomásfokozó a kapcsolószekrénybe
épített kezelőpanelen keresztül irányítható. Lásd a 4. ábrát.
1
2
3
4
5
6
7

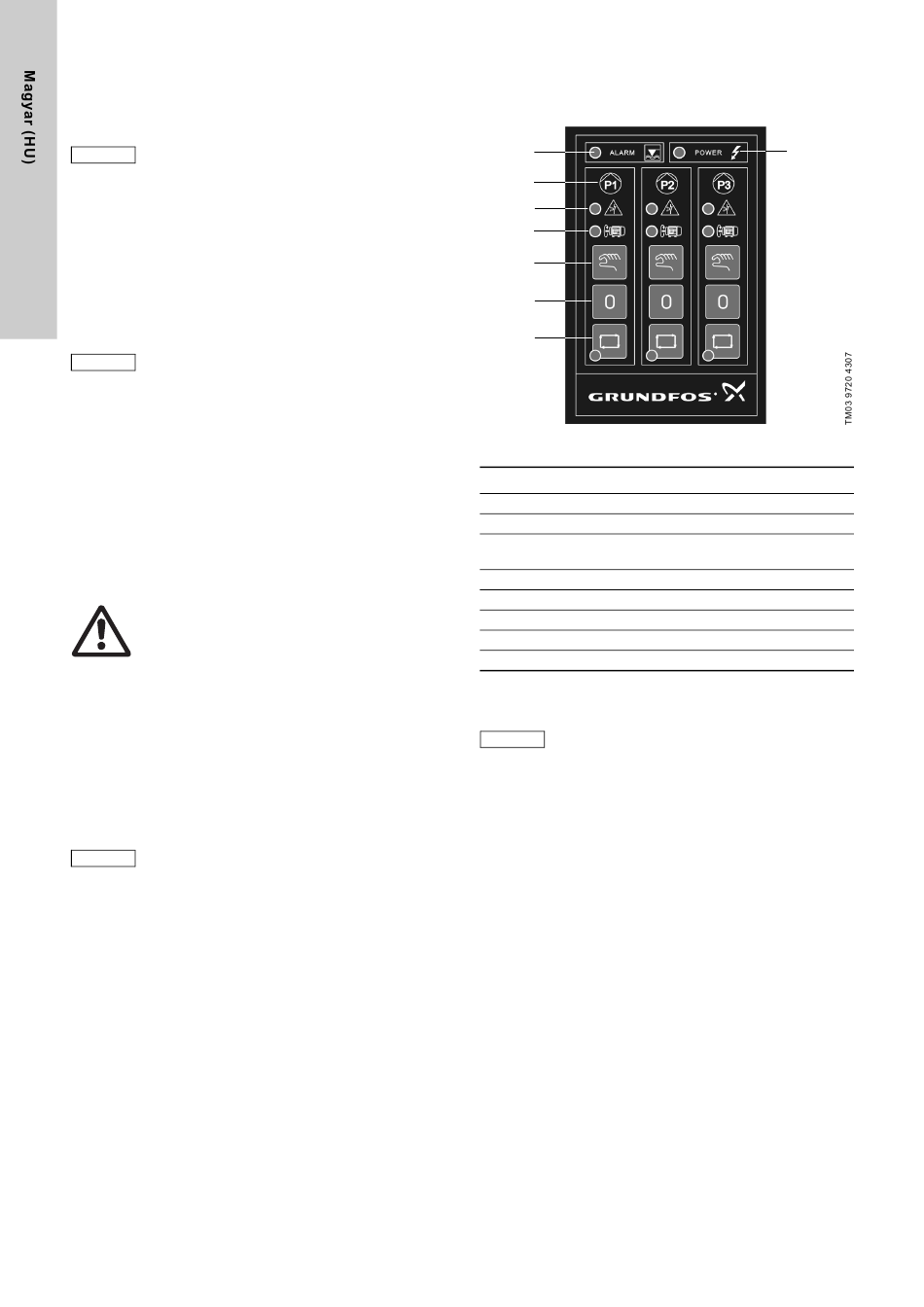

4. ábra Kezelőpanel
Poz. Leírás
1 Szárazonfutás hiba jelző LED-je
2 Szivattyú azonosító száma
Hiba állapot jelzőfényei
3
(csak háromfázisú szivattyúknál)
4 Szivattyú üzem jelzés
5 Kézi üzem nyomógombjai
6 Nyomógombok a szivattyúk lekapcsolásához
7 Automatikus üzem nyomógombjai
8 Tápfeszültség jelző LED
9. Üzembehelyezés
Ne indítsuk el a nyomásfokozót,
Vigyázat
amíg a szivattyúk és a szívóvezeték nincs
feltöltve folyadékkal.
A nyomásfokozó üzembehelyezésének menete:
1. Kössük be a vízoldalt, és a tápfeszültséget.
2. Zárjuk le az összes szivattyú nyomóoldali zárószerelvényét.
3. Töltsünk fel minden szivattyút, és ellenőrizzük,
hogy a szívóoldali osztó, valamint a szívóvezeték is fel legyen
töltve.
4. Állítsuk be a hidrofortartály előfeszítési nyomását
a bekapcsolási nyomásérték 90 %-ára.
5. Kapcsoljuk be a tápfeszültséget.
6. Indítsuk el az első szivattyút a kézi üzem nyomógombjának
nyomvatartásával.
7. Ellenőrizzük a szivattyú forgásirányát.
Ha rossz a forgásirány, cseréljünk fel két fázisvezetőt
a betápoldalon.
8. Légtelenítsük a szivattyút a nyomóoldali zárószerelvény lassú
nyitásával.
9. Végezzük el a fentieket minden szivattyúnál.
10. A nyomásfokozót kapcsoljuk automatikus üzembe,
az automatikus üzemhez tartozó nyomógomb lenyomásával.
