5. Identifikacija
5.1 Natpisna pločica
Nazivna pločica za Hydro Multi-S se nalazi na postolju.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

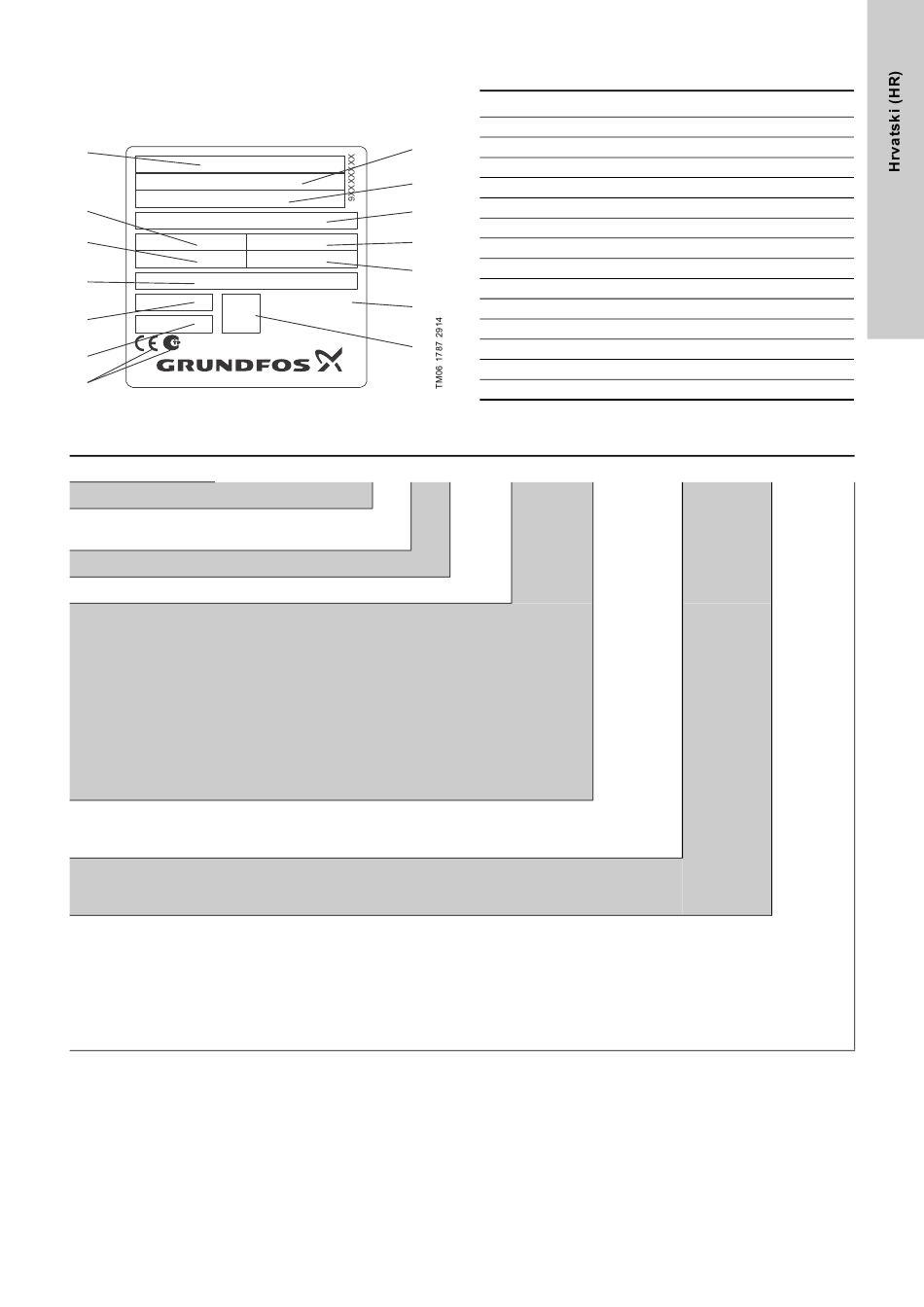

Slika 2
Nazivna pločica Hydro Multi-S
5.2 Označni ključ
Primjer
Naziv sustava
Vrsta sustava
S:
Crpke s fiksnom brzinom
Broj crpki
Vrsta crpke
Kod napona napajanja
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Vrsta dizajna
A:
Sustav s ormarićem s osiguračima montiranim na sustavu.
B:
Sustav s ormarićem s osiguračima montiranim na zidu i kabelima od 5 m.
Metoda startanja
B:
Neposredno linijski (DOL)
C:
Zvijezda - trokut (SD)
Kod materijala
A:
Razvodnici od nehrđajućeg čelika, temeljni okvir od nehrđajućeg čelika i standardni ventili
B:
Razvodnici od nehrđajućeg čelika, temeljni okvir od nehrđajućeg čelika i ventili od nehrđajućeg čelika
C:
Razvodnici od galvaniziranog čelika, temeljni okvir od galvaniziranog čelika i standardni ventili (samo CME-A crpke)
G:
Razvodnici od galvaniziranog čelika, temeljni okvir od galvaniziranog čelika i standardni ventili
H:
Razvodnici od galvaniziranog čelika, temeljni okvir od galvaniziranog čelika obojen u crno i standardni ventili
I:
Razvodnici od nehrđajućeg čelika, temeljni okvir od nehrđajućeg čelika obojen u crno i standardni ventili
P:
Razvodnici od nehrđajućeg čelika, temeljni okvir od galvaniziranog čelika i standardni ventili
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi
-S
Poz.
Opis
1
Oznaka tipa
2
Model
3
Serijski broj
4
Opskrbni napon
5
Maksimalni radni tlak u barima
6
T srednje
7
Maksimalni protok u m
8
Nazivna visina pumpanja u metrima
9
Tehnički dokumenti
10
Klasa zaštite
11
Težina u kg
12
Oznaka odobrenja
13
QR kôd
14
Zemlja podrijetla
2
CR 15-3
U3
3
/h
A-
B-
A
73
