4. Tanımlama

4.1 Bilgi etiketi

Hydro Multi-S etiketi, standın üzerinde bulunmaktadır.
1
Type：
Model:
Serial No.:
5
Mains supply:
pMax:
6
T Medium:
9
IP Class:
QR
10
code
Weight:
11
DE - 23812 - Wahlstedt - Germany
12

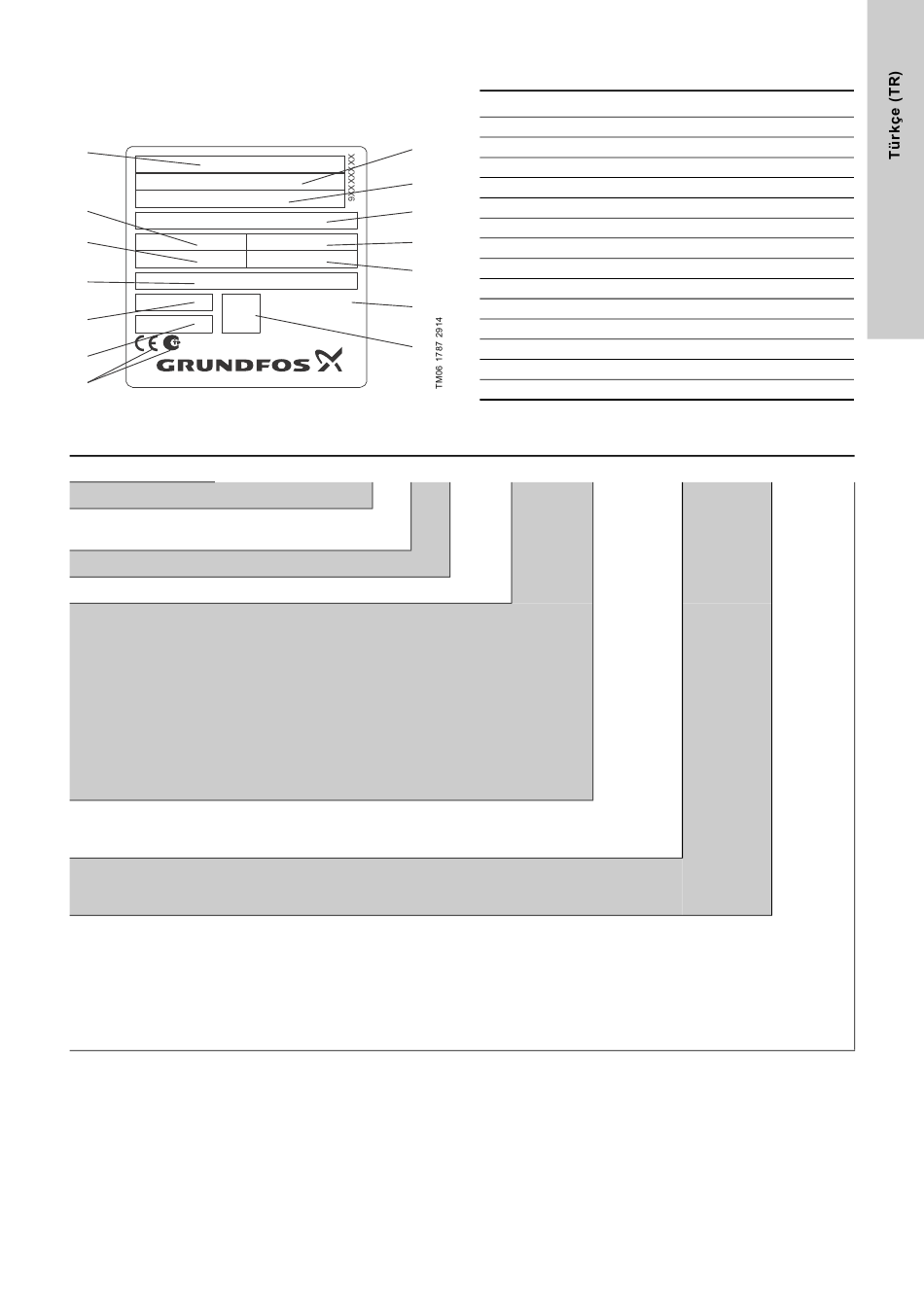

Şekil 2 Hydro Multi-S etiketi
4.2 Tip anahtarı
Örnek
Sistem adı
Sistem tipi
S: Sabit hızlı pompa
Pompa sayısı
Pompa tipi
Besleme gerilimi kodu
U3: 3 x 380-415 V, N, PE, 50 Hz
U4: 3 x 380-415 V, PE, 50 Hz
U5: 3 x 380-415 V, N, PE, 60 Hz
U6: 3 x 380-415 V, PE, 60 Hz
U9: 3 x 220-240 V, PE, 60 Hz
UA: 3 x 440-480 V, PE, 60 Hz
UC: 1 x 220-240 V, N, PE, 50 Hz
UD: 1 x 220-240 V, N, PE, 60 Hz
UE: 1 x 220-240 V, PE, 60 Hz
UF: 3 x 208-230/440-480 V, N, PE, 60 Hz
UG: 3 x 208-230/440-480 V, PE, 60 Hz
Tasarım türü
A: Sigorta kabini sisteme monte edilmiş sistem.
B: Duvara monteli sigorta kabinine ve 5 m kabloya sahip sistem.
Yol verme yöntemi
B: Doğrudan yol verme (DOL)
C: Yıldız-üçgen (SD)
Malzeme kodu
A: Paslanmaz çelik manifoldlar, paslanmaz çelik şase, standart vanalar
B: Paslanmaz çelik manifoldlar, paslanmaz çelik şase, paslanmaz çelik vanalar
C: Galvanizli çelik manifoldlar, galvanizli çelik şase, standart vanalar (sadece CME-A pompaları)
G: Galvanizli çelik manifoldlar, galvanizli çelik şase, standart vanalar
H: Galvanizli çelik manifoldlar, siyaha boyanmış galvanizli çelik şase, standart vanalar
I: Paslanmaz çelik manifoldlar, siyaha boyanmış paslanmaz çelik şase, standart vanalar
P: Paslanmaz çelik manifoldlar, galvanizli çelik şase, standart vanalar
2
3
4
Q Max.:
7
H Nom.:
8
MADE IN GERMANY
14
13
Hydro Multi -S
Konum Açıklama
1 Tip tanımlaması
2 Model
3 Seri numarası
4 Besleme gerilimi
5 Maksimum çalışma basıncı (bar cinsinden)
6 T sıvı
7 Maksimum debi [m
8 Metre cinsinden nominal basma yüksekliği
9 Teknik dokümanlar
10 Koruma sınıfı
11 Ağırlık (kg cinsinden)
12 Onay işareti
13 QR kod
14 Menşei
2 CR 15-3 U3
3
/s]
A- B- A
199
