8.1.4 Фундамент
Установка повышения давления должна быть смонтирована
на ровной и твёрдой поверхности. Если установка не
снабжена вибрационными опорами, её необходимо
прикрепить к полу болтами.
Установки повышения давления Hydro Multi-S
с насосами CM должны всегда крепиться
Указание
к полу болтами.
8.1.5 Вибровставки
Трубные компенсаторы устанавливаются для того, чтобы
• компенсировать расширение/сжатие в трубопроводе,
вызванное изменением температуры жидкости,
• уменьшать механические деформации,
вызываемые скачками давления в трубопроводе,
• изолировать корпусный шум в трубопроводе
(только резиновые сильфонные компенсирующие муфты).
Трубные компенсаторы не должны
устанавливаться для того,
чтобы компенсировать неточности
Указание
в установке трубопровода, такие как
смещение фланцев по центру.
Установите трубные компенсаторы на расстоянии,
равном 1 - 1 1/2 номинальному диаметру фланца, как от
нагнетательного, так и от приёмного коллекторов.
Таким образом можно предотвратить возникновение
турбулентности в трубных компенсаторах, что приводит
к улучшению условий всасывания и минимальной потере
давления на стороне нагнетания.
Трубопровод должен быть надёжно закреплён, чтобы не
подвергать напряжению трубные компенсаторы и насос.
Следуйте руководству от поставщика, которое необходимо
передать консультантам или монтажникам трубопровода.
8.2 Подключение электрооборудования
Предупреждение
Подключение электрооборудования должно
выполняться только специалистом
в соответствии с местными нормами
и правилами и согласно схеме электрических
соединений.
С помощью сетевого выключателя
отключить напряжение питания и запереть
крышку распределительного щита,
чтобы предотвратить случайный доступ
к главным выключателям во время работы.
Необходимо соблюдать следующее:
• Монтаж электрических соединений установки повышения
давления должен соответствовать классу защиты IP54.
• Необходимо проверить соответствие электрических
характеристик установки имеющимся параметрам
источника питания.
• Необходимо проверить соответствие сечения проводов
спецификациям схемы.
При подключении электрооборудования
сверяйтесь со схемой электрических
Указание
соединений, которая поставляется
с установкой повышения давления.
9. Панель управления
Управление установкой Grundfos Multi-S может
осуществляться через панель управления,
встроенную в шкаф управления. Смотрите рис. 4.
1
2
3
4
5
6
7

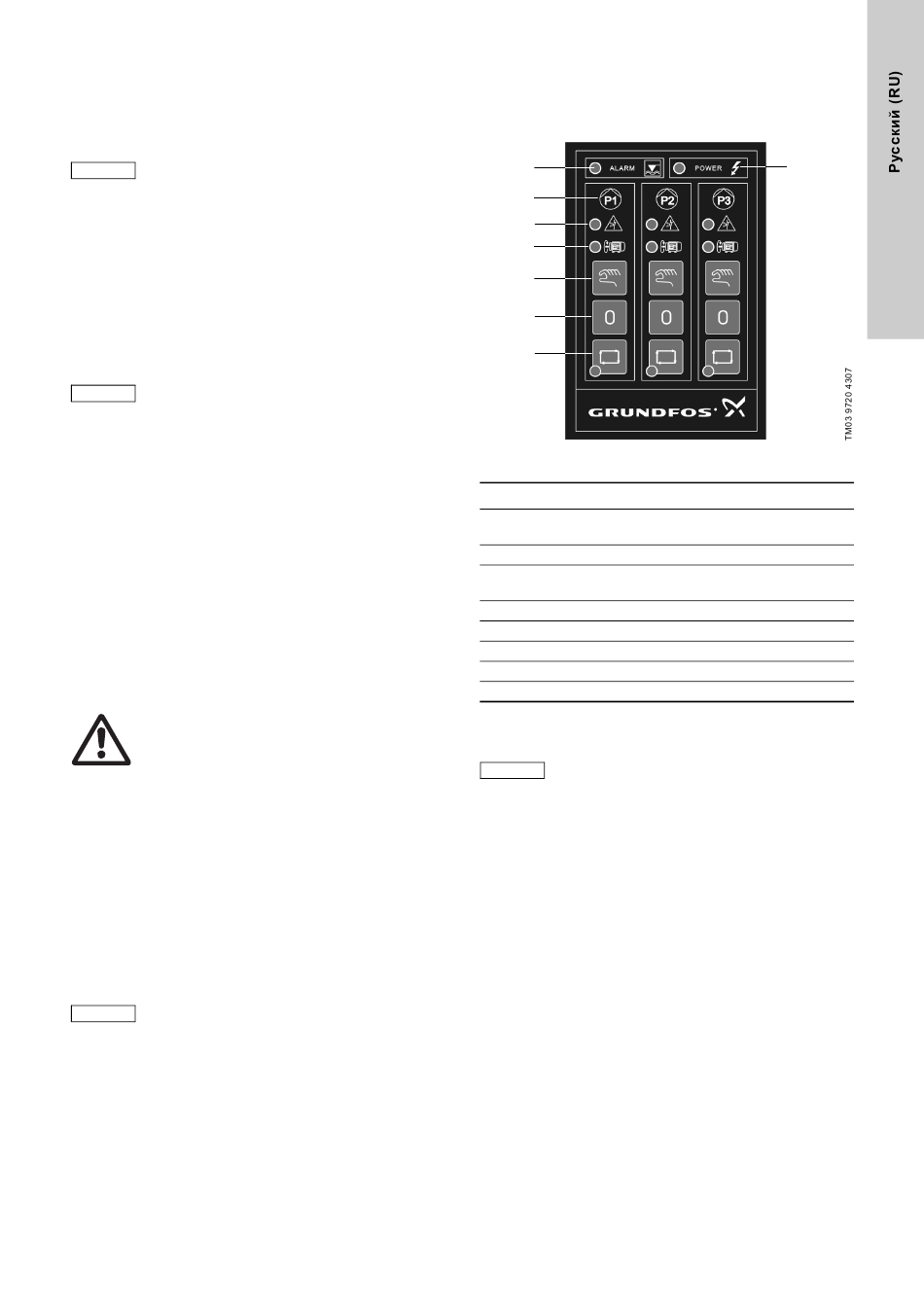

Рис. 4 Панель управления
Поз. Описание
Световые индикаторы аварийной сигнализации
1
сухого хода
2 Номер насоса
Световые индикаторы состояния неисправности
3
(только трёхфазные насосы)
4 Световые индикаторы работы насоса
5 Кнопки для ручного режима
6 Кнопки для остановки насосов
7 Кнопки для автоматического режима
8 Световой индикатор "питание включено"
10. Пуск
Перед пуском насосы и всасывающий
Внимание
трубопровод должны быть заполнены
рабочей жидкостью.
Пуск установки осуществляется в следующей
последовательности:
1. Подсоединить водопровод и подключить сеть
электропитания.
2. Закройте клапан с напорной стороны всех насосов.
3. Залить все насосы и проверить, чтобы всасывающий
коллектор и всасывающие трубопроводы были также
залиты.
4. Проверить подпор в напорном гидробаке:
он должен составлять 0,9 x давление включения.
5. Включить напряжение питания.
6. Включить первый насос, нажав и удерживая кнопку
ручного режима работы.
7. Проверить направление вращения насоса.
Если направление вращения неверное, поменять местами
две фазы источника питания.
8. Удалить из насоса воздух, медленно открыв
нагнетательный клапан.
9. То же повторить для остальных насосов.
10. Перевести установку в автоматический режим работы,
нажав соответствующую кнопку.
