5. Condições de funcionamento
Dados
Caudal máximo Até 45 m
Pressão máxima de
funcionamento
Temperatura do
+5 a +50 °C
Líquido
Temperatura ambiente +5 a +60 °C
Altura máxima de aspiração: 10,33 m menos NPSH da bomba
menos outras perdas na aspiração menos margem de
segurança de 0,5 m
Potência
Método de arranque
3 x 380-415 V, N, PE, 50 Hz
3 x 380-415 V, N, PE, 60 Hz
Tensão de alimenta-
ção
1 x 220-240 V, N, PE, 50 Hz
1 x 220-240 V, N, PE, 60 Hz
3 x 208-230/440-480 V, N, PE, 60 Hz
3 x 208-230/440-480 V, PE, 60 Hz
Tolerância de tensão
Humidade relativa
Classe de protecção
1)
Aplica-se a capacidades de motor de 0,37 kW e até e
incluindo 0,75 kW.
2)
Aplica-se a capacidades de motor de 1,1 kW e até e incluindo
5,5 kW.
6. Instalação
Aviso
A instalação tem de estar de acordo com as regu-
lamentações locais e com os códigos aceites de
boas práticas.
Antes da instalação, certifique-se de que:
• o sistema de pressurização corresponde ao solicitado.
• nenhuma das peças visíveis se encontra danificada.
6.1 Instalação mecânica
Não se apoie nem se coloque em cima dos colec-
tores. Isto poderá causar danos no corpo da
Atenção
bomba ou fugas em todas as juntas.
6.1.1 Localização
Para assegurar o arrefecimento adequado do motor
e componentes electrónicos, cumpra os seguintes requisitos:
• Posicione o Hydro Multi-S de forma a garantir um arrefeci-
mento adequado.
• As alhetas de refrigeração do motor, os orifícios existentes
na cobertura do ventilador e as pás do ventilador têm de ser
mantidas limpas.
O Hydro Multi-S não é apropriado para
Nota a instalação no exterior e deve ser protegido con-
tra o gelo e a luz solar directa.
O sistema de pressurização deve ser posicionado num local com
espaço livre suficiente para reparação e assistência.
132
Modelo
CM, CMV CR
3 3
/h Até 69 m /h
10 bar 10/16 bar
+5 a +50 °C
+5 a +40 °C
+5 a +60 °C
Até 3,2 kW Até 5,5 kW
Directo
Estrela-triângulo
3 x 380-415 V, PE, 50 Hz
3 x 380-415 V, PE, 60 Hz
3 x 220-240 V, PE, 60 Hz
3 x 440-480 V, PE, 60 Hz
1 x 220-240 V, PE, 60 Hz
+ 10 %/- 10 %
Máx. 95 %
IP54
6.1.2 Pré-enchimento do depósito de membrana.
Se houver um depósito de membrana ligado ao sistema, faça um
pré-enchimento do depósito com nitrogénio a uma pressão de
0,9 x valor de ajuste.
É importante utilizar nitrogénio para evitar corro-
Nota
são no interior do depósito de membrana.
6.1.3 Tubagem
As tubagens ligadas ao sistema de pressurização têm de ter
o tamanho adequado.
1) Ligue as tubagens aos colectores do sistema de pressurização.
2) Pode ser utilizada qualquer uma das extremidades.
Aplique massa vedante na extremidade não utilizada do colector
e aperte as tampas roscadas.
Para obter uma operação óptima e reduzir o ruído e a vibração,
poderá ser necessário instalar amortecedores de vibração.
O ruído e a vibração são provocados pelas rotações do motor
e da bomba e pelo caudal nas tubagens e ligações.
Se o sistema de pressurização estiver instalado num bloco de
apartamentos ou o primeiro consumidor da linha estiver próximo
do sistema de pressurização, recomenda-se a instalação de
juntas de compensação nas tubagens de aspiração e descarga,
para evitar que a vibração seja transmitida através das tubagens.

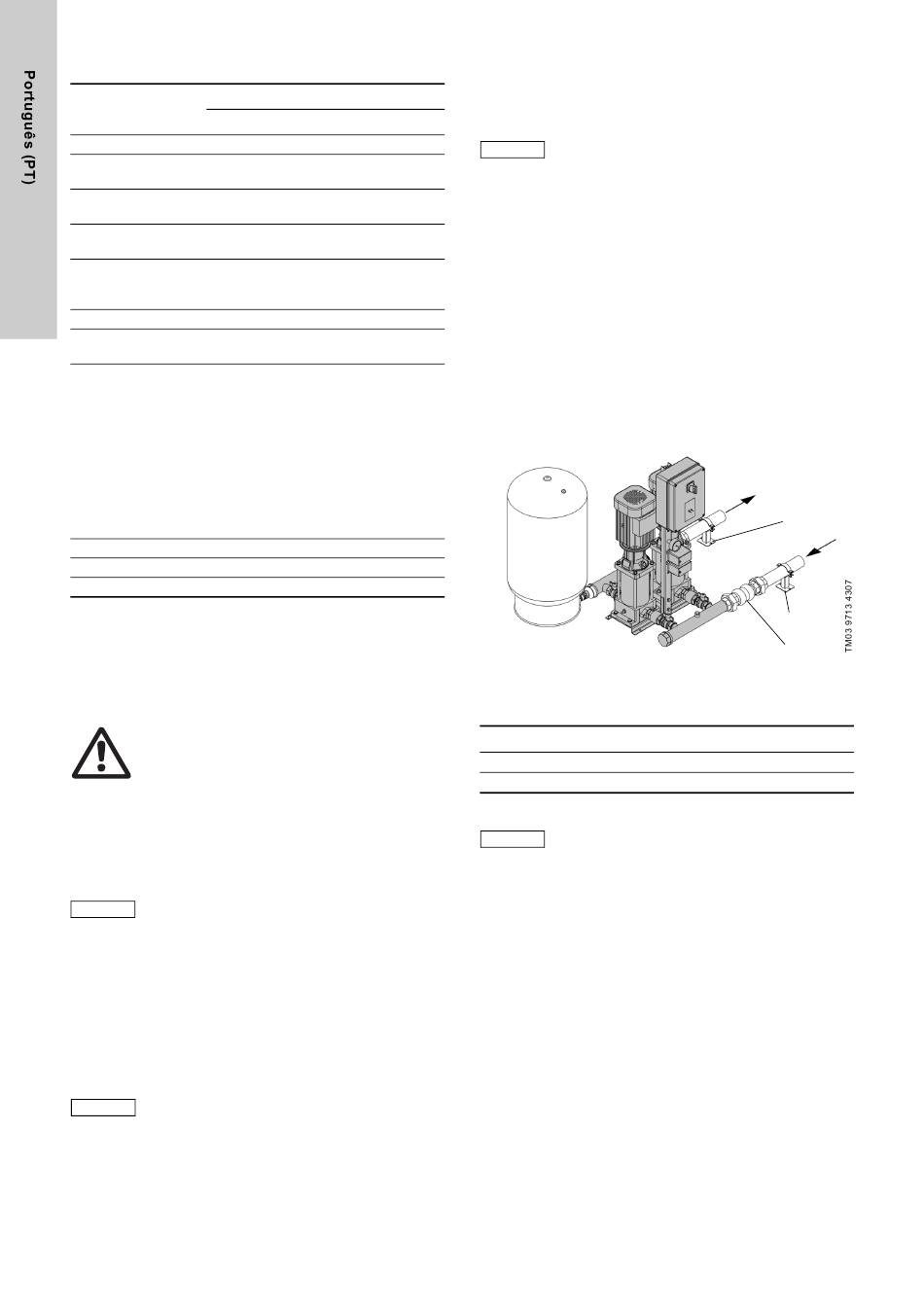

Fig. 3 Exemplo de instalação com juntas de compensação
e suportes de tubagens (âmbito de fornecimento
standard da Grundfos na cor cinzenta)
Pos. Descrição
1 Suporte de tubagens
2 Junta de compensação
O depósito de membrana, as juntas de compen-
sação, os suportes de tubagens e os calços da
Nota
máquina não são fornecidos com o sistema de
pressurização standard.
Todas as porcas devem ser apertadas novamente antes do
arranque.
As tubagens devem ser fixadas à estrutura do edifício para asse-
gurar que não podem mover-se ou ser torcidas.
No caso de a bomba operar com uma altura de aspiração,
é obrigatória a instalação de uma válvula de pé de tamanho ade-
quado.
Se o sistema de pressurização estiver instalado numa base com
amortecedores de vibração, as juntas de compensação devem
ser sempre instaladas nos colectores. Este procedimento
é importante para evitar que o sistema de pressurização fique
"pendurado" nas tubagens.
1
1
2
