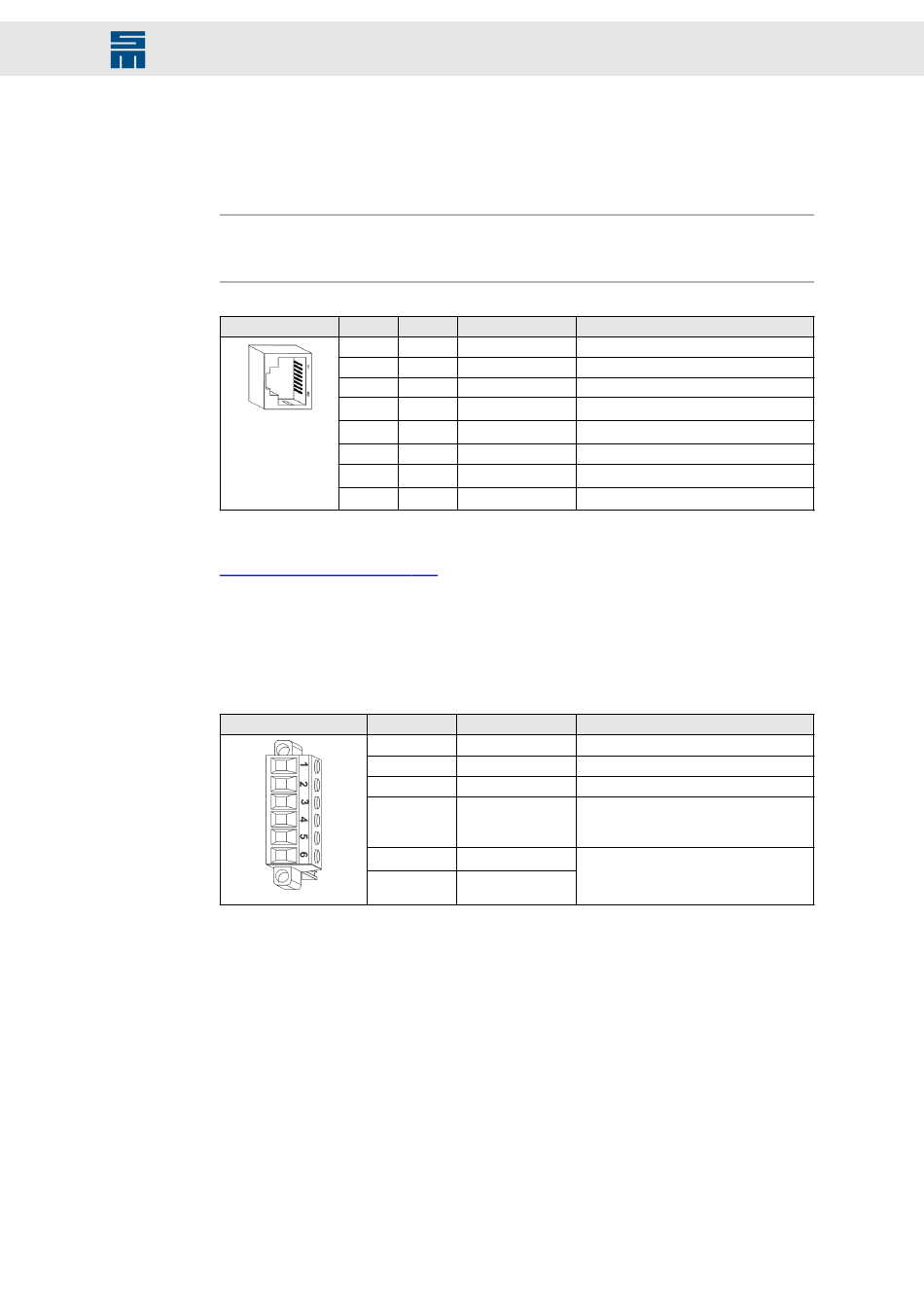

7.11 X64/X65 – EtherCAT
EtherCAT-Slave-Schnittstellen X64 (Ausgang) und X65 (Eingang) zum Anschluss einer
übergeordneten Steuerung
Hinweis
Die EtherCAT-Schnittstelle ist nur mit den folgenden Gerätevarianten erhältlich:
036927xxF.
2 × 8-polige RJ45-Buchse
X64/X65
Verwandte Themen
X64/X65 – EtherCAT, Seite 161
7.12 X72 – Anschluss der Lüftereinheit
6-poliger Combicon Stecker, passend für Gegenstecker MSTB 2,5/6-STF-5,08 (Phoe-
nix)
Gegenstecker X72
Angaben zu den Klemmanschlüssen:
▶
Leiterquerschnitt starr/flexibel: 0,2 bis 2,5 mm²
▶
Anzugsdrehmoment: 0,5 bis 0,6 Nm
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Pin E/A Name
1 A TX+
2 A TX−
3 E RX+
n.c.
4
n.c.
5
6 E RX−
n.c.
7
8 n.c.
Pin Name
1 L
2 N
3 PE
4
5
6
Anschlussbelegung
Beschreibung
Daten senden +
Daten senden −
Daten empfangen +
Daten empfangen −
Bedeutung
230-V -Einspeisung
AC
Neutralleiter
Schutzleiter
Drehzahleinstellung
Offene Klemme = maximale Drehzahl
Brücke zu Pin 2 = reduzierte Drehzahl
n.c.
