• Spínače 5, 6 a 7, vypínací časová prodleva:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Vypínací časová prodleva je doba od vyslání vypínacího
signálu do zastavení čerpadla.*
Je třeba se přesvědčit, že čerpadlo neběží nasucho.
0 sekund
15 sekund
30 sekund
45 sekund
* Vypínací časová prodleva platí pro obě vypínací elektrody, pol.
1 a 2, na straně 267. Jestliže jsou obě elektrody umístěny tak
blízko sebe, že vypínací časová prodleva pro horní vypínací
elektrodu neuplyne před tím, než hladina kapaliny dosáhne
úrovně dolní vypínací elektrody, pak dojde k vypnutí obou
čerpadel až po uplynutí vypínací časové prodlevy pro níže
umístěný vypínací plovákový spínač.
• Spínač 8:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Spínač 8 nemá žádnou funkci ve spojení s aktuální
aplikací (plně řízený provoz se 4 hladinami
(5 elektrodami), strana 267), avšak toto nastavení je
nutno uchovat!
• Spínač 9, automatický reset poruchové signalizace:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení zajišťuje automatický reset funkce
externího poplašného systému a vestavěného
bzučáku. Poplašná signalizace se však resetuje pouze
v případě, že příčina poruchy již neexistuje.
Při tomto nastavení musí být reset poplašné
signalizace proveden ručně resetovacím tlačítkem
(funkce resetovacího tlačítka je popsána v kapitole
17.5).
• Spínač 10, automatický restart:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení umožňuje automatický restart poté, co
termospínač motoru vypnul čerpadlo. Restart bude
možný až po vychladnutí motoru na normální teplotu.
Jestliže se připojená čerpadla používají v prostředí
s nebezpečím výbuchu, spínač 10 nesmí být v této
poloze!
Při tomto nastavení musejí být čerpadla uvedena znovu
do provozu ručně poté, co byla vypnuta termospínačem
motoru. Ke znovuuvedení čerpadla do provozu nastavte
přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) na krátkou
dobu do polohy OFF (VYP), (přepínač ON-OFF-AUTO je
popsán v kapitole 17.5).
Jestliže se připojená čerpadla používají v prostředí
s nebezpečím výbuchu, přepínač 10 musí být
v této poloze!
96
60 sekund
90 sekund
120 sekund
180 sekund
17.3 Ovládací panel
Soustavy pro plně řízený provoz se 4 hladinami (5 elektrodami),
strana 267.

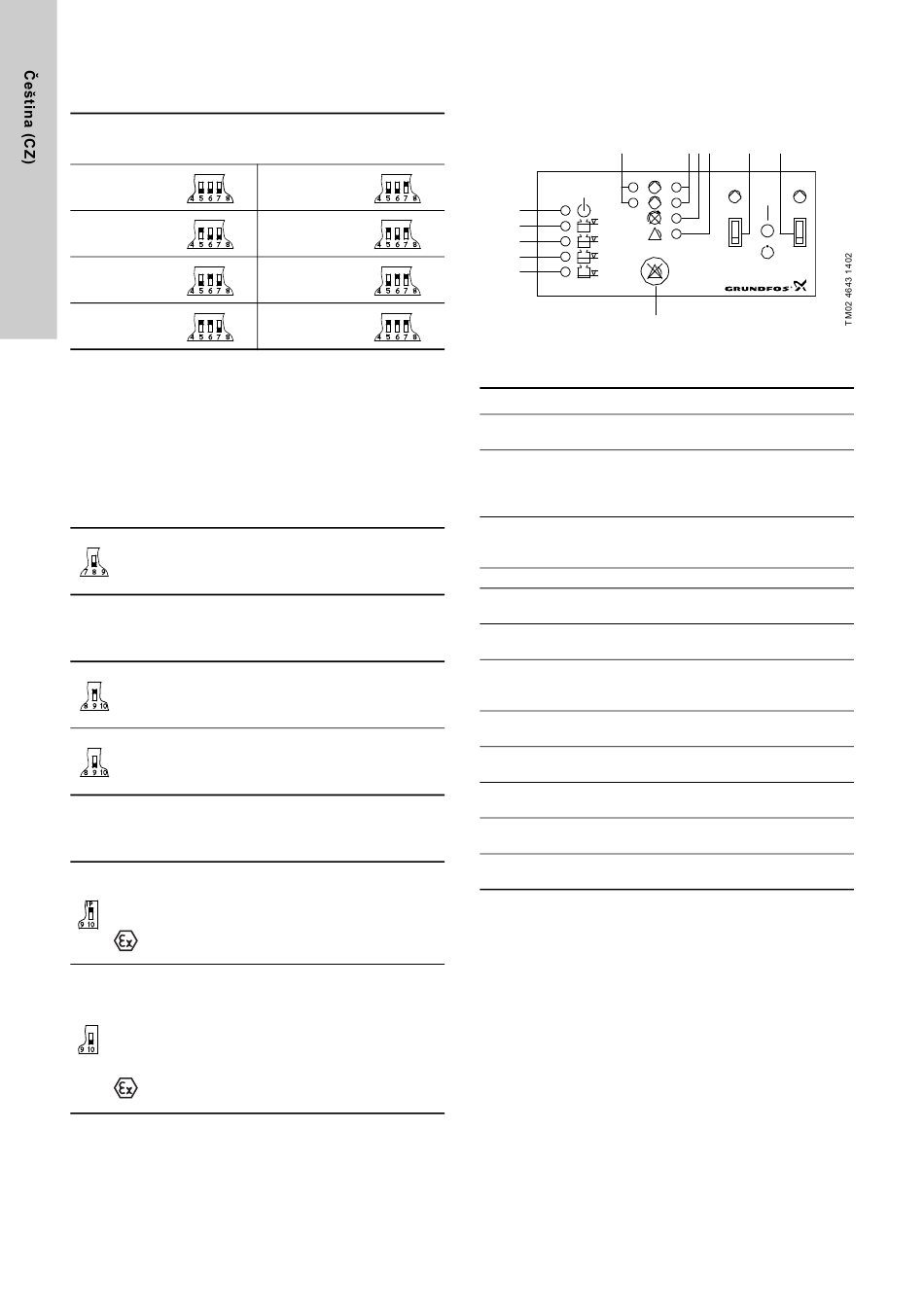

Obr. 18 ukazuje ovládací panel modulu CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Obr. 18
Klíč k symbolům uvedeným na obr. 18:
Pol. Popis
Zelená signálka pro čerpadla 1 a 2 k indikaci zapínací
1
časové prodlevy (bliká) a provozu čerpadla (stále svítí).
Červená signálka čerpadel 1 a 2 k indikaci
poruchy čerpadla.
2
Bliká: Porucha v rezistoru PTC/termospínači
Svítí: Porucha v motorovém ochranném jističi.
Červená signálka k indikaci nesprávného sledu fází
3 (pouze u některých verzí a u čerpadel s třífázovými
motory).
4 Červená signálka k indikaci souhrnné poruchy.
Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) pro
5
čerpadlo 1, tři polohy, viz kapitola 17.5.
Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) pro
6
čerpadlo 2, tři polohy, viz kapitola 17.5.
Resetovací tlačítko pro ruční reset externího
7 poplašného systému a vestavěného bzučáku
(jen u některých verzí), viz kapitola 17.5.
Oranžová signálka aktivovaná elektrodou určenou
8
k vypínání posledního čerpadla.
Oranžová signálka aktivovaná elektrodou určenou
9
k vypínání předposledního čerpadla.
Oranžová signálka aktivovaná elektrodou pro zapínání
10
prvního čerpadla.
Oranžová signálka aktivovaná elektrodou určenou
11
k zapínání dalšího čerpadla.
Zelená signálka indikující, že je napájecí elektrické
12
napětí zapnuto.
