• Превключвател 4, закъснение при старт и автоматичен
тестов пуск
(само в случай на резервно захранване от батерия):
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
При тази настройка, стартирането се забавя в
рамките на диапазона от 0 до 255 sec. (произволно)
след включване на захранването, когато нивото на
течността е достатъчно високо.
На всеки 24 часа се изпълнява автоматичен
тестов пуск.
След включване на електрическото захранване
помпата стартира веднага, когато нивото на
течността е достатъчно високо.
Без автоматичен тестов пуск.
• Превключватели 5, 6 и 7, закъснение при стоп:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Закъснението при стоп е периодът от време между
подаването на сигнал за стоп и спирането на помпата.
Трябва да е сигурно, че помпата не работи "на сухо".
0 сек.
15 сек.
30 сек.
45 сек.
• Превключвател 8:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Превключвател 8 няма функция, свързана с
действителното приложение (100 % работа в
режимп на готовност 4 нива (5 електрода),
стр. 266), но тази настройка трябва да се
поддържа!
• Превключвател 9, автоматично нулиране на алармата:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка осигурява автоматично нулиране на
алармените сигнали към външните алармени
устройства и към вградения звънец. Въпреки това,
даден алармен сигнал се нулира само ако
причината за неизправността е отстранена.
С тази настройка аларменият сигнал трябва да се
нулира ръчно чрез бутона за нулиране (бутонът за
нулиране е описан в раздел 16.5).
• Превключвател 10, автоматично рестартиране:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка позволява автоматично рестартиране,
след като термичният превключвател на двигателя е
изключил принудително помпата. Помпата няма да се
рестартира преди двигателят да се е охладил до
нормална температура.
Когато свързаните помпи се използват в
потенциално взривоопасна среда,
превключвател 10 не трябва да бъде в тази
позиция!
60
60 сек.
90 сек.
120 сек.
180 сек.
С тази настройка помпата трябва да бъде
рестартирана ръчно, след като термичният
превключвател на двигателя е изключил помпата.
За да рестартирате помпата, поставете
превключвателя "ON-OFF-AUTO" в позиция "OFF" за
кратко (превключвателят "ON-OFF-AUTO" е описан в
раздел 16.5).
Когато свързаните помпи се използват в
потенциално взривоопасна среда,
превключвател 10 трябва да бъде в тази
позиция!
16.3 Контролен панел
Системи за 100 % работа в режим на готовност с 4 нива
(5 електрода), стр. 266.

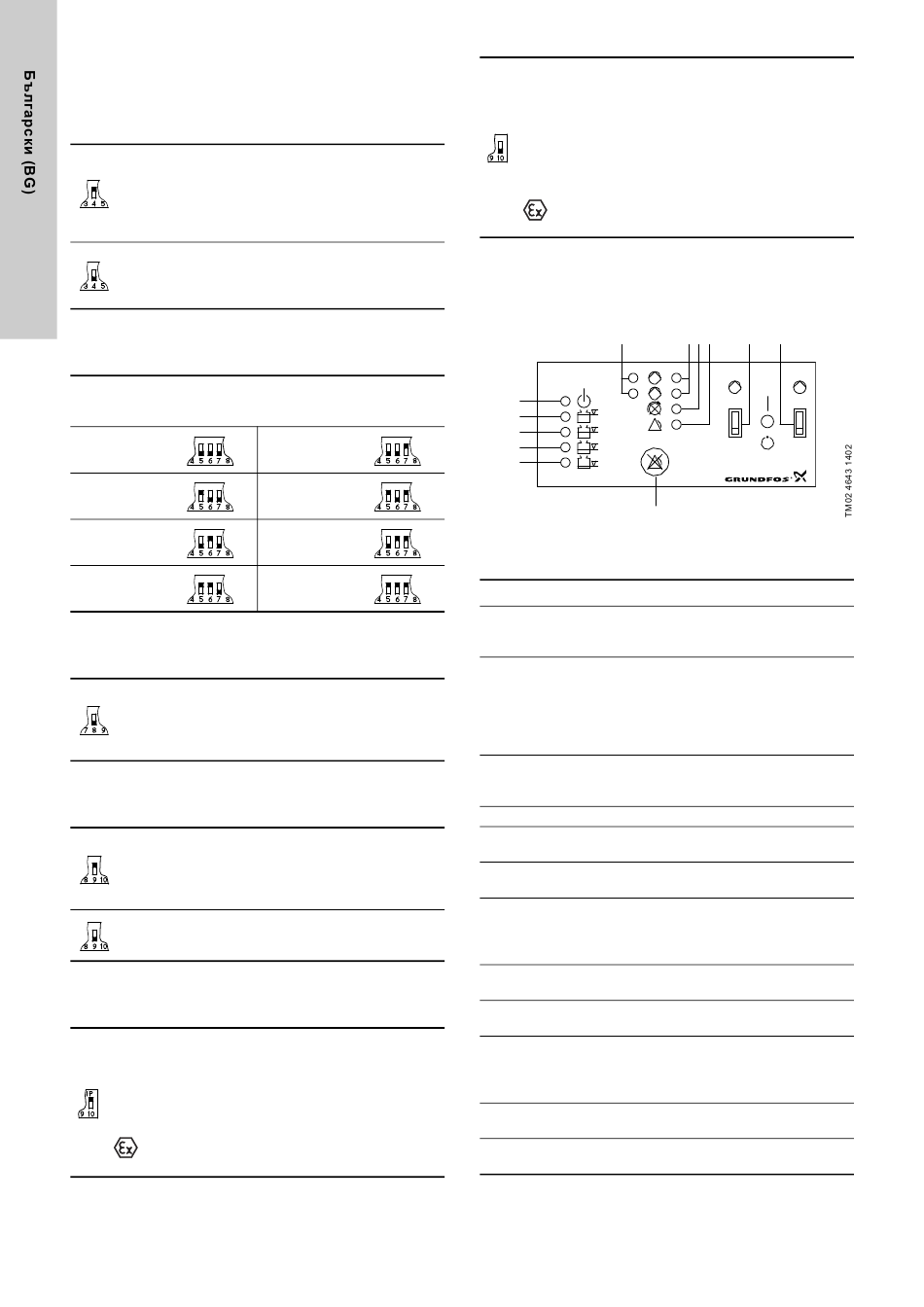

Фиг. 16 показва контролния панел на модула CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Фиг. 16
Обозначения на фиг. 16:
Поз. Описание
Зелени светлинни индикатори за помпи 1 и 2,
1 обозначават закъснението при старт (мигат) и
работата на помпите (светят постоянно).
Червеният светлинен индикатор за помпи 1 и 2,
обозначаващ неизправност на помпата.
Мига: Неизправност в РТС резистора/термичния
2
превключвател
Свети: Неизправност на електрическия предпазител
за защита на двигателя.
Червен светлинен индикатор, обозначаващ грешна
3 последователност на фазите (само за определени
варианти и само за трифазни помпи).
4 Червен индикатор, обозначаващ обща аларма.
Превключвател "ON-OFF-AUTO" за помпа 1, три
5
позиции, вижте раздел 16.5.
Превключвател "ON-OFF-AUTO" за помпа 2, три
6
позиции, вижте раздел 16.5.
Бутон за нулиране, бутон за ръчно нулиране на
алармени сигнали към външни алармени устройства
7
и към вградения звънец (само за определени
варианти), вижте раздел 16.5.
Оранжев светлинен индикатор, който се активира от
8
електрода за общ стоп.
Оранжев светлинен индикатор, който се активира от
9
електрода за старт на първата помпа.
Оранжев светлинен индикатор, който се активира от
електрода за аларма за високо ниво.
10
В случай на аларма за високо ниво, светлинният
индикатор мига.
Оранжев светлинен индикатор, който се активира от
11
електрода за старт на следващата помпа.
Зелен светлинен индикатор, показва, че
12
електрическото захранване е включено.
2 3 4 5 6
1 2
