• Spínače 5, 6 a 7, odložené zastavenie:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Odloženie zastavenia je doba od vyslania vypínacieho signálu
do zastavenia čerpadla.
Presvedčte sa, že čerpadlo nebeží na sucho.
0 sek.
15 sek.
30 sek.
45 sek.
• Spínač 8:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Spínač 8 nemá žiadnu funkciu v spojení s aktuálnou
aplikáciou (4 hladiny (5 elektród) strana 263), avšak
toto nastavenie je nutné zachovať!
• Spínač 9, automatický reset (nulovanie) poplašnej
signalizácie:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Toto nastavenie zaisťuje automatický reset
(vynulovanie) funkcie externého systému poruchovej
signalizácie a zabudovaného bzučiaka.
Každopádne signál poplašnej signalizácie sa vynuluje
iba v prípade, že príčina chyby bola odstránená.
Pri tomto nastavení musí byť vynulovanie poruchovej
signalizácie vykonané ručne resetovacím tlačidlom
(funkcia resetovacieho tlačidla je popísaná v odst. 6.5).
• Spínač 10, automatický reštart:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Toto nastavenie umožňuje automatický reštart potom, čo
termospínač motora vypol čerpadlo. Znovuuvedenie do
prevádzky bude možné až po vychladnutí motora na
normálnu teplotu.
Ak sa pripojené čerpadlo používa v prostredí
s nebezpečenstvom výbuchu, spínač 10 nesmie
byť v tejto polohe!
Pri tomto nastavení musí byť čerpadlo uvedené znovu do
prevádzky ručne potom, čo bolo vypnuté termospínačom
motora. K znovuuvedeniu čerpadla do prevádzky dajte
prepínač ON-OFF-AUTO (ZAP-VYP-AUTO) na krátku
dobu do polohy OFF (VYP), (viď popis prepínača
ON-OFF-AUTO v časti 6.5).
Ak sa pripojené čerpadlo používa v prostredí
s nebezpečenstvom výbuchu, spínač 10 musí byť
v tejto polohe!
60 sek.
90 sek.
120 sek.
180 sek.
6.3 Ovládací panel
Systémy so 4 hladinami (5 elektródami), strana 263.

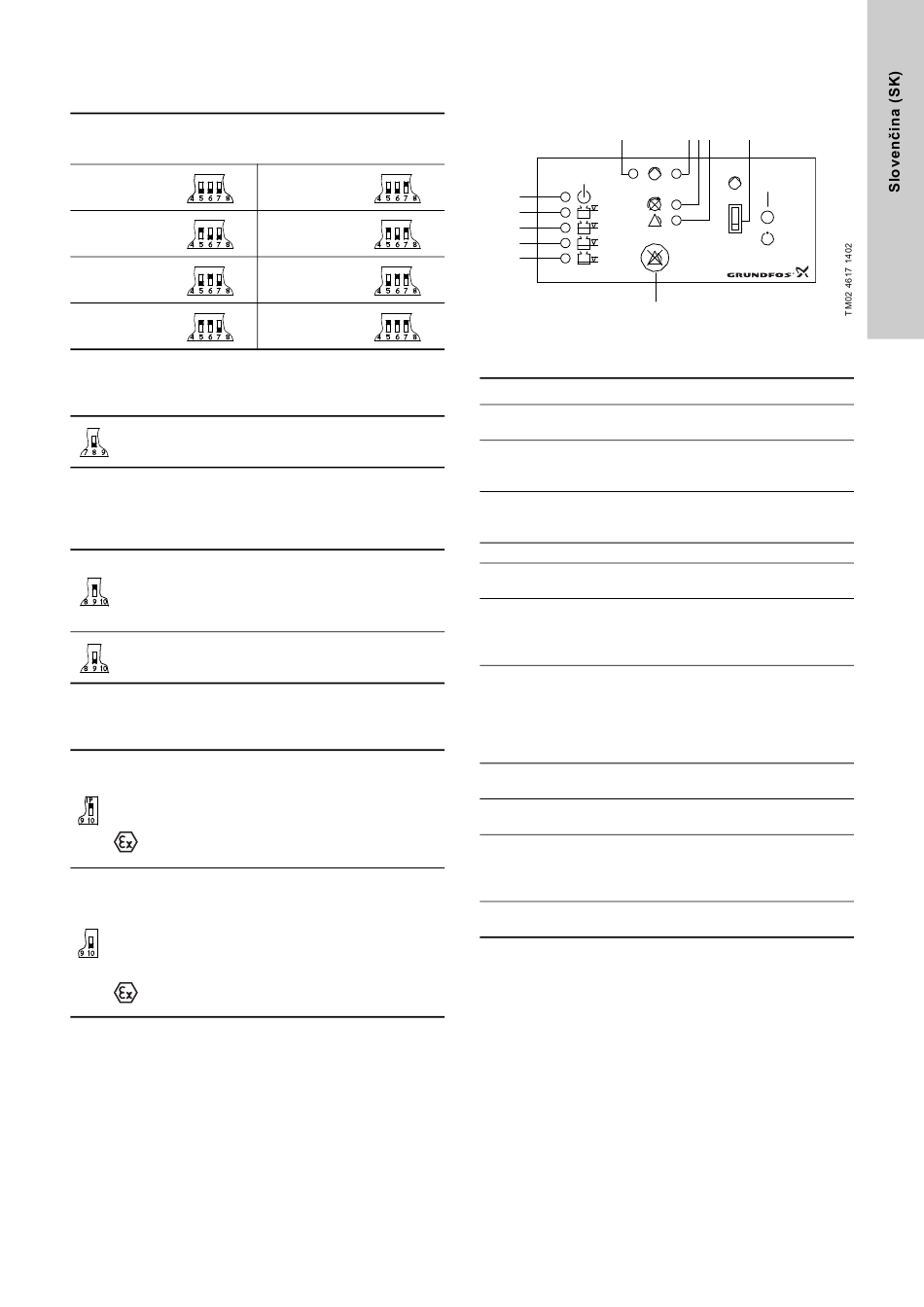

Obr. 8 ukazuje ovládací panel modulu CU 213.
1
CU 213
1
12
11
10
9
8
7
Obr. 8
Kľúč k symbolom uvedeným na obr. 8:
Pol. Popis
Zelená kontrolka na indikáciu odloženého štartu (bliká)
1
a prevádzky čerpadla (stále svieti).
Červená kontrolka, indikuje poruchu čerpadla.
2 Bliká: Porucha PTC rezistora / termospínača
Svieti: Porucha ochranného ističa motora.
Červená kontrolka ukazuje nesprávny sled fáz (iba pri
3 niektorých verziách a pri čerpadlách s trojfázovými
motormi).
4 Červená kontrolka na indikáciu celkovej poruchy.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/, tri polohy,
5
viď časť 6.5.
Resetovacie tlačidlo pre ručný reset/vynulovanie
externého systému poruchovej signalizácie
7
a vstavaného bzučiaku (len pri niektorých verziách), viď
časť 6.5.
Oranžová kontrolka aktivovaná elektródou určeným na
aktiváciu poplašnej signalizácie chodu čerpadla na
sucho.
8
V prípade aktivácie signalizácie chodu čerpadla na
sucho táto kontrolka bliká. Za normálnych
prevádzkových podmienok táto kontrolka stále svieti.
Oranžová kontrolka aktivovaná elektródou určenou na
9
zapnutie a vypnutie čerpadla.
Oranžová kontrolka, ktorú aktivuje elektróda určená na
10
zapnutie čerpadla.
Oranžová kontrolka aktivovaná elektródou pre aktiváciu
poplašného systému vysokej hladiny.
11
V prípade hlásenia vysokej hladiny bude táto kontrolka
blikať.
Zelená kontrolka, ktorá indikuje, že napájanie je
12
zapnuté.
2 3 4 5
1
