14.2 Indstilling

Anlæg for paralleldrift med 3 niveauer (4 elektroder), side 264.

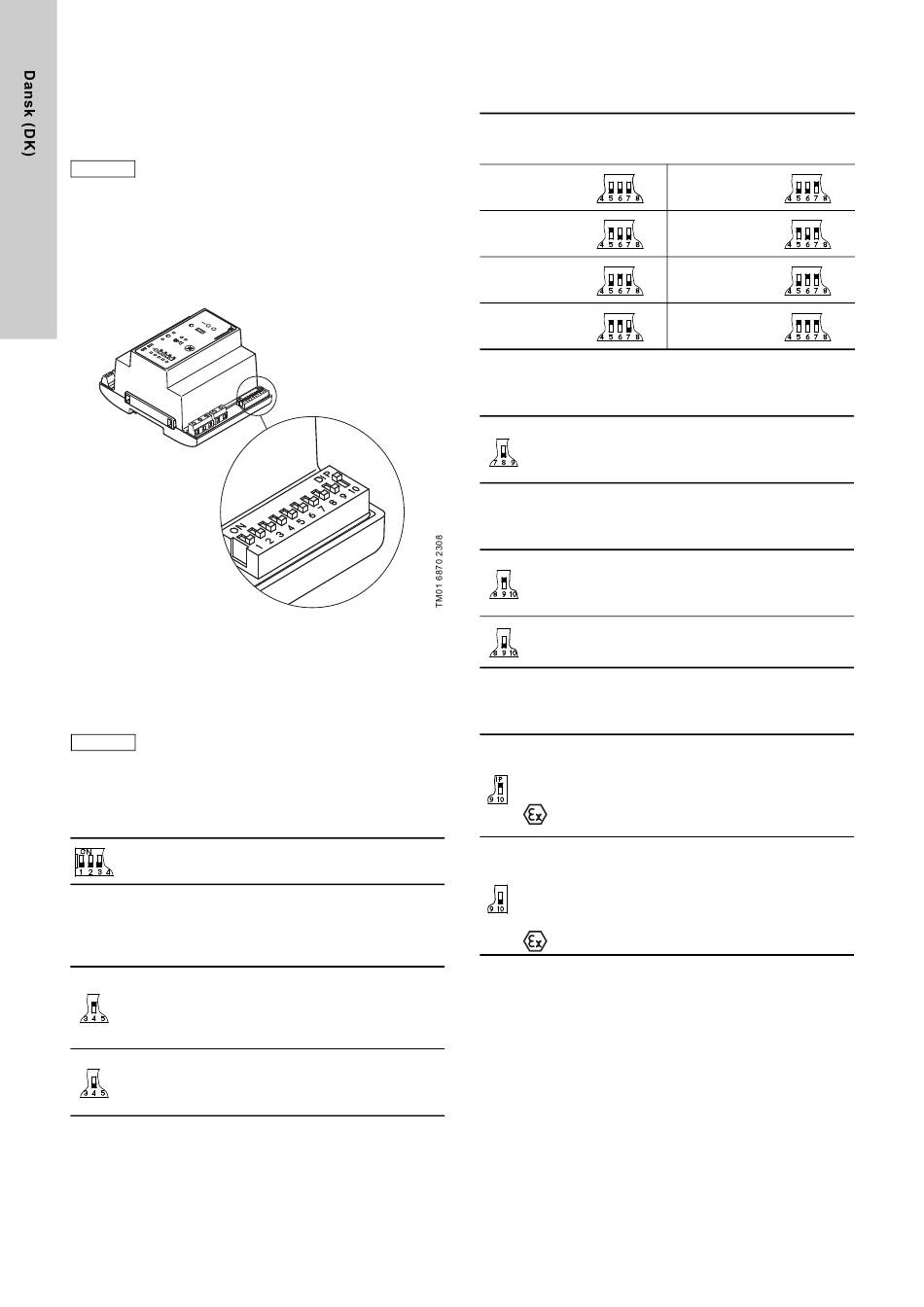

Modul CU 214 har en 10-polet DIP-switch placeret i nederste
højre hjørne, se fig. 11.
Ved indstilling af DIP-switchen skal styringen altid
være i spændingsløs tilstand i mindst 1 minut for at
Forsigtig
opnå den rigtige konfiguration ved opstart efter
ændring af DIP-switchens stilling.
Indstilling af DIP-switchen giver mulighed for:
• tilvalg af startforsinkelse og automatisk testkørsel (switch 4),
• indstilling af efterløbstiden (switch 5, 6 og 7),
• tilvalg af automatisk alarmafstilling (switch 9),
• tilvalg af automatisk genstart (switch 10).
Fig. 11
Indstil DIP-switchen som vist i fig. 11.
Hver enkelt switch (1 til 10) på DIP-switchen kan indstilles til OFF
eller ON.
DIP-switchen må ikke indstilles til andre switchkom-
Bemærk
binationer end dem, der er beskrevet i dette afsnit.
Indstil switch 1 til 10 i overensstemmelse med følgende:
• Switch 1, 2 og 3, applikationstype:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Indstillingen indkoder den aktuelle applikationstype
(paralleldrift med 3 niveauer (4 elektroder), side 264).
• Switch 4, startforsinkelse og automatisk testkørsel
(kun ved batteri-backup):
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Ved denne indstilling indtræder en startforsinkelse i
intervallet mellem 0 og 255 sek. (tilfældigt tidsinterval),
efter at netspændingen er tilsluttet, når der er tilstræk-
keligt væskeniveau.
Automatisk testkørsel hver 24. time.
Denne indstilling medfører øjeblikkelig start, efter at
netspændingen er tilsluttet, når der er tilstrækkeligt
væskeniveau.
Ingen automatisk testkørsel.
150
• Switch 5, 6 og 7, efterløbstid:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Efterløbstiden er den tid, der går fra stopsignalet, indtil
pumperne stoppes (stopforsinkelse).
Det skal tilsikres, at pumperne ikke løber tør.
0 sek.
15 sek.
30 sek.
45 sek.
• Switch 8:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Switch 8 har ingen funktion i forbindelse med den
aktuelle applikationstype (paralleldrift med 3 niveauer
(4 elektroder), side 264), men skal bibeholdes i den
viste stilling!
• Switch 9, automatisk alarmafstilling:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling sikrer, at alarmmeldinger fra eksterne
alarmmeldere og den indbyggede summer afstilles
automatisk. Alarmmeldingen afstilles dog kun, hvis
fejlårsagen ikke længere er til stede.
Ved denne indstilling skal alarmafstillingen foretages
manuelt ved hjælp af afstillingstasten (afstillingstasten
er beskrevet i afsnit 14.5).
• Switch 10, automatisk genstart:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling giver mulighed for automatisk genstart,
efter at motorens termoafbryder har forårsaget udkobling.
Genstart sker dog først, når afkøling har fundet sted.
Når de tilsluttede pumper anvendes i eksplosions-
farlige områder, må switch 10 ikke stå i denne
stilling!
Ved denne indstilling skal genstart foretages manuelt,
efter at motorens termoafbryder har forårsaget udkobling.
Afstilling foretages ved hjælp af ON-OFF-AUTO-omskifte-
ren, som kortvarigt stilles i stilling OFF
(ON-OFF-AUTO-omskifteren er beskrevet i afsnit 14.5).
Når de tilsluttede pumper anvendes i eksplosions-
farlige områder, skal switch 10 stå i denne stilling!
60 sek.
90 sek.
120 sek.
180 sek.
