• Lülitid 5, 6 ja 7, peatamise viivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Peatamise viivitus on aeg peatamissignaali saatmisest
pumba peatamiseni.
Veenduge, et pump ei tööta kuivalt.
0 sek.
15 sek.
30 sek.
45 sek.
• Lüliti 8:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Lülitil 8 ei ole tegelikus rakenduses (3 taset
(4 elektroodi), lk 262) mingit funktsiooni, kuid seda
seadistust ei tohi muuta!
• Lüliti 9, automaatne häire nullimine:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Nullib automaatselt häiresignaali välisele
häireseadmele ja sisemisele summerile.
Häiresignaal nullitakse siiski ainult juhul, kui vea põhjus
on kõrvaldatud.
Selle seadistuse korral tuleb häiresignaal nullida käsitsi
nullimisnupuga (nullimisnuppu on kirjeldatud ptk 5.5).
• Lüliti 10, automaatne taaskäivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Võimaldab automaatse taaskäivitamise pärast seda, kui
mootori termolüliti on pumba peatanud. Käivitamine ei
toimu enne, kui mootor on jahtunud
normaaltemperatuurini.
Kui ühendatud pumpa kasutatakse
plahvatusohtlikus piirkonnas, ei tohi lüliti 10 selles
asendis olla !
Selle seadistuse korral tuleb pump taaskäivitada käsitsi,
kui mootori termolüliti on pumba peatanud.
Pumba taaskäivitamiseks lükake ON-OFF-AUTO lüliti
lühiajaliselt asendisse OFF (ON-OFF-AUTO lülitit on
kirjeldatud ptk 5.5).
Kui ühendatud pumpa kasutatakse
plahvatusohtlikus piirkonnas, peab lüliti 10 olema
selles asendis!
172
60 sek.
90 sek.
120 sek.
180 sek.

5.3 Juhtpaneel

3 tasemega süsteemid (4 elektroodi), lk 262.

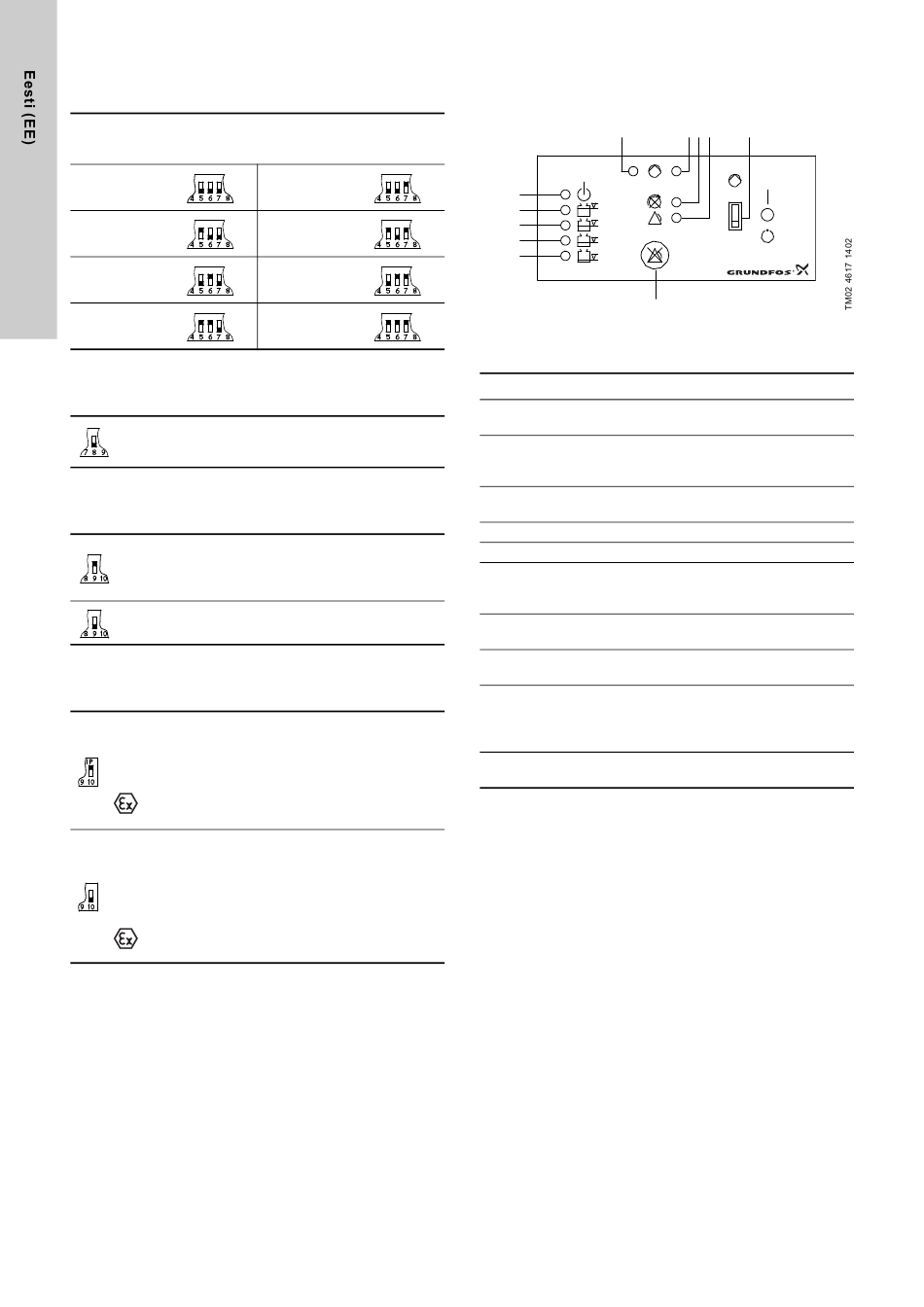

Joonisel 6 on kujutatud mooduli CU 213 juhtpaneel.
1
CU 213
1
12
11
10
9
8
7
Joonis 6
Sümbolite selgitus joon. 6:
Nr. Kirjeldus
Roheline indikaatortuli näitab käivituse viivitust (vilgub)
1
ja pumba töötamist (põleb pidevalt).
Punane indikaatortuli näitab pumba riket.
2 Vilgub: PTC takisti/termolüliti rike
Põleb: Mootorikaitselüliti rike.
Punane indikaatortuli, näitab vale faaside järjestust
3
(ainult teatud variandid ja kolmefaasilised pumbad).
4 Punane indikaatortuli, näitab üldist alarmi.
5 ON-OFF-AUTO valikulüliti, kolm asendit, vt ptk 5.5.
Nullimisnupp väliste häireseadmete ja sisemise
7 summeri häiresignaalide käsitsi nullimiseks (ainult
teatud mudelitel), vt ptk 5.5.
Oranž indikaatortuli, mille aktiveerib pumba peatamise
8
elektrood.
Oranž indikaatortuli, mille aktiveerib pumba käivitamise
9
elektrood.
2 oranži indikaatortuld, mille aktiveerib kõrge taseme
10
häire elektrood.
ja
Kõrge taseme alarmi korral ülemine indikaatortuli vilgub
11
ning teine tuli põleb pidevalt.
Roheline indikaatortuli, mis näitab, et toide on sisse
12
lülitatud.
2 3 4 5
