14.2 Seadistus

Paralleelse töö süsteemid 3 tasemega (4 elektroodi), lk 264.
CU 214 mooduli alumises parempoolses nurgas on
10-sektsiooniline DIP-lüliti, vt joon. 11.
Seadistamise ajal pärast DIP-lüliti asendite muutmist
peab kontrolleri enne käivitamist korrektse
Ettevaatust
konfigureerimise tagamiseks vähemalt 1 minutiks
välja lülitama.
DIP-lüliti asendite muutmine võimaldab valida järgmist:
• käivituse viivisaja ja automaatse testkäivituse valik (lüliti 4);
• seiskamise viivisaja seadmine (lülitid 5, 6 ja 7),
• automaatse alarmi nullimise valik (lüliti 9),
• automaatse taaskäivitamise valik (lüliti 10).

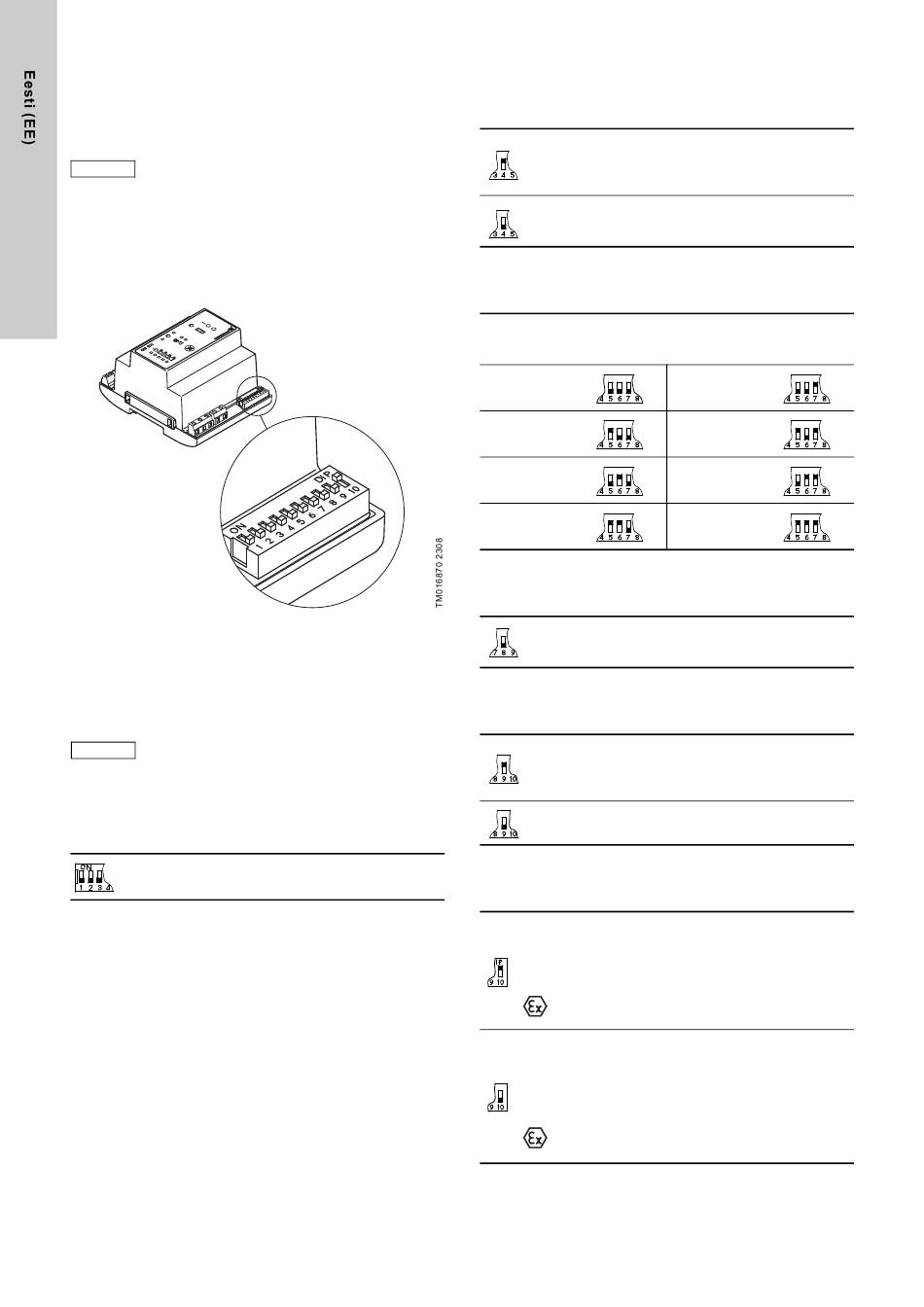

Joonis 11
Seadistage DIP-lüliti nii, nagu näidatud joonisel 11.
Iga lüliti sektsiooni (1 kuni 10) võib seada asendisse OFF (väljas)
või ON (sees).
DIP-lülitit ei tohi seada muudesse
kombinatsioonidesse, kui on kirjeldatud selles
Märkus
peatükis.
Seadistage lülitid 1 kuni 10 järgmiselt:
• Lülitid 1, 2 ja 3, rakenduse tüüp:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
See seadistus määrab tegeliku rakenduse tüübi
(paralleelne töö 3 tasemega (4 elektroodi), lk 264).
182
• Lüliti 4 - viivitusaeg käivitusel ja automaatne testkäivitus
(ainult varuaku korral):
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Selle seadistuse korral viivitatakse käivitusega
vahemikus 0 kuni 255 sek. (juhuvalik) pärast elektritoite
sisselülitamist, kui vedeliku tase on piisavalt kõrge.
Automaatne testkäivitus sooritatakse iga 24 tunni järel.
Pärast toite sisselülitamist käivitub pump koheselt, kui
vedeliku tase on piisavalt kõrge.
Automaatset testkäivitust ei toimu.
• Lülitid 5, 6 ja 7, peatamise viivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Peatamise viivitus on aeg peatamissignaali saatmisest pumba
peatamiseni.
Veenduge, et pump ei tööta kuivalt.
0 sek.
15 sek.
30 sek.
45 sek.
• Lüliti 8:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Lülitil 8 ei ole tegelikus rakenduses (paralleelne töö
3 tasemega (4 elektroodi), lk 264) mingit funktsiooni,
kuid seda seadistust ei tohi muuta!
• Lüliti 9, automaatne häire nullimine:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Nullib automaatselt häiresignaali välisele
häireseadmele ja sisemisele summerile.
Häiresignaal nullitakse siiski ainult juhul, kui vea põhjus
on kõrvaldatud.
Selle seadistuse korral tuleb häiresignaal nullida käsitsi
nullimisnupuga (nullimisnuppu on kirjeldatud ptk 14.5).
• Lüliti 10, automaatne taaskäivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Võimaldab automaatse taaskäivitamise pärast seda, kui
mootori termolüliti on pumba peatanud. Käivitamine ei
toimu enne, kui mootor on jahtunud
normaaltemperatuurini.
Kui ühendatud pumpasid kasutatakse
plahvatusohtlikus piirkonnas, ei tohi lüliti 10 selles
asendis olla!
Selle seadistuse korral tuleb pump taaskäivitada käsitsi,
kui mootori termolüliti on pumba peatanud.
Pumba taaskäivitamiseks lükake ON-OFF-AUTO lüliti
lühiajaliselt asendisse OFF (ON-OFF-AUTO lülitit on
kirjeldatud ptk 14.5).
Kui ühendatud pumpasid kasutatakse
plahvatusohtlikus piirkonnas, peab lüliti 10 olema
selles asendis!
60 sek.
90 sek.
120 sek.
180 sek.
