2.1 Použitie
Riadiaca jednotka LC110 umožňuje:
• riadenie jedného čerpadla pomocou hladinových signálov
z elektród,
• automatická skúšobná prevádzka pri dlhodobom stave bez
činnosti (každých 24 hodín)
• funkcia záložnej batérie v prípade výpadku napájacieho
napätia (príslušenstvo pre určité prevedenia)
• odložený štart v rozsahu od 0 do 255 sekúnd (náhodne) po
návrate z prevádzky so záložným zdrojom k prevádzke na
sieťové napätie (k dosiahnutiu rovnomerného zaťaženia siete
pri súčasnom nábehu väčšieho počtu čerpacích staníc do
prevádzky)
• voľba automatického resetu (vynulovania) poplašnej
signalizácie
• voľba automatického reštartu (znovuuvedenie do prevádzky)
• nastavenie odložení zastavenia v súlade s aktuálnymi
prevádzkovými podmienkami
• indikácia hladiny kvapaliny
• poplašná signalizácia:
– neprípustne vysoká hladina kvapaliny,
– preťaženia (cez ochranný istič motora)
– prehriatia (prostredníctvom termospínača v motore)
– Nesprávny sled fáz (iba pre trojfázové vyhotovenia),
– výpadok sieťového napätia (iba u niektorých verzii)
– špinavá alebo chybná elektróda,
– skúšobná prevádzka.
Štandardné prevedenie riadiacej jednotky LC110 má jeden
výstup poruchovej signalizácie pre celkový poplach.
Niektoré verzie tejto jednotky sú vybavené prídavným výstupom
pre zvláštnu poplašnú signalizáciu vysokej hladiny kvapaliny.
Ďalej je táto riadiaca jednotka vybavená bzučiakom (len pri
niektorých verziách).

2.2 Prevedenia

Typ danej riadiacej jednotky, napájacie napätie atď. uvádza
označenie na typovom štítku, ktorý je umiestnený na bočnej
stene skrinky riadiacej jednotky.
LC 110 je k dispozícii pre priame spúšťanie.
LC 110 môže byť pripojený a uvedený do prevádzky / riadenia 3
rôznymi spôsobmi, viď časti 4.
• Časť 4. Systémy s 2 hladinami (3
• Časť 5. Systémy s 3 hladinami (4
• Časť 6. Systémy so 4 hladinami (5
230
až 6.:
elektródami).
elektródami).
elektródami).
3. Umiestnenie a montáž
Varovanie
Pred zahájením akýchkoľvek prác na čerpadlách
používaných na čerpanie kvapalín, ktoré by mohli
predstavovať zdravotné riziko, je tieto čerpadlá,
šachty atď. potrebné najskôr dôkladne vyčistiť
a odvetrať podľa miestnych predpisov.
Pred pripojením LC 110 alebo prácami na
čerpadlách, šachtách atď. sa uistite, že napájacie
napätie bolo vypnuté a že nemôže byť náhodne
zapnuté.
Inštaláciu smú vykonávať len oprávnení odborníci podľa platných
noriem a miestnych predpisov.

3.1 Umiestnenie

Varovanie
Riadiaca jednotka LC 110 nesmie byť umiestená
v priestoroch s nebezpečenstvom výbuchu.
Jednotka LC 110 môže byť umiestená v miestach s okolitou
teplotou -30 až +50 °C.
Trieda krytia: IP65.
V prípade vonkajšej inštalácie musí byť riadiaca jednotka
LCD 110 umiestnená pod ochranným prístreškom alebo v skrini.
Riadiaca jednotka LC 110 nesmie byť vystavená priamemu
slnečnému žiareniu.
3.2 Montáž LC 110
Pred montážou odstráňte z rozvádzača všetky prípadné poistné
prvky proti poškodeniu pri preprave.
Namontujte LC 110
• na rovný povrch steny,
• s káblovými priechodkami Pg smerujúcimi nadol
(prídavné PG káblové priechodky, ak sú požadované, musia
byť pripevnené ku dnu rozvádzača),
• pomocou štyroch skrutiek, ktoré pretiahnete montážnymi
otvormi v zadnej doske skrinky. Tieto montážne otvory musia
mať svetlosť 4 mm. Skrutky pretiahnite montážnymi otvormi
a pevne ich zaskrutkujte. Osaďte plastové krytky dodané
s riadiacou jednotkou na skrutky (IP65).

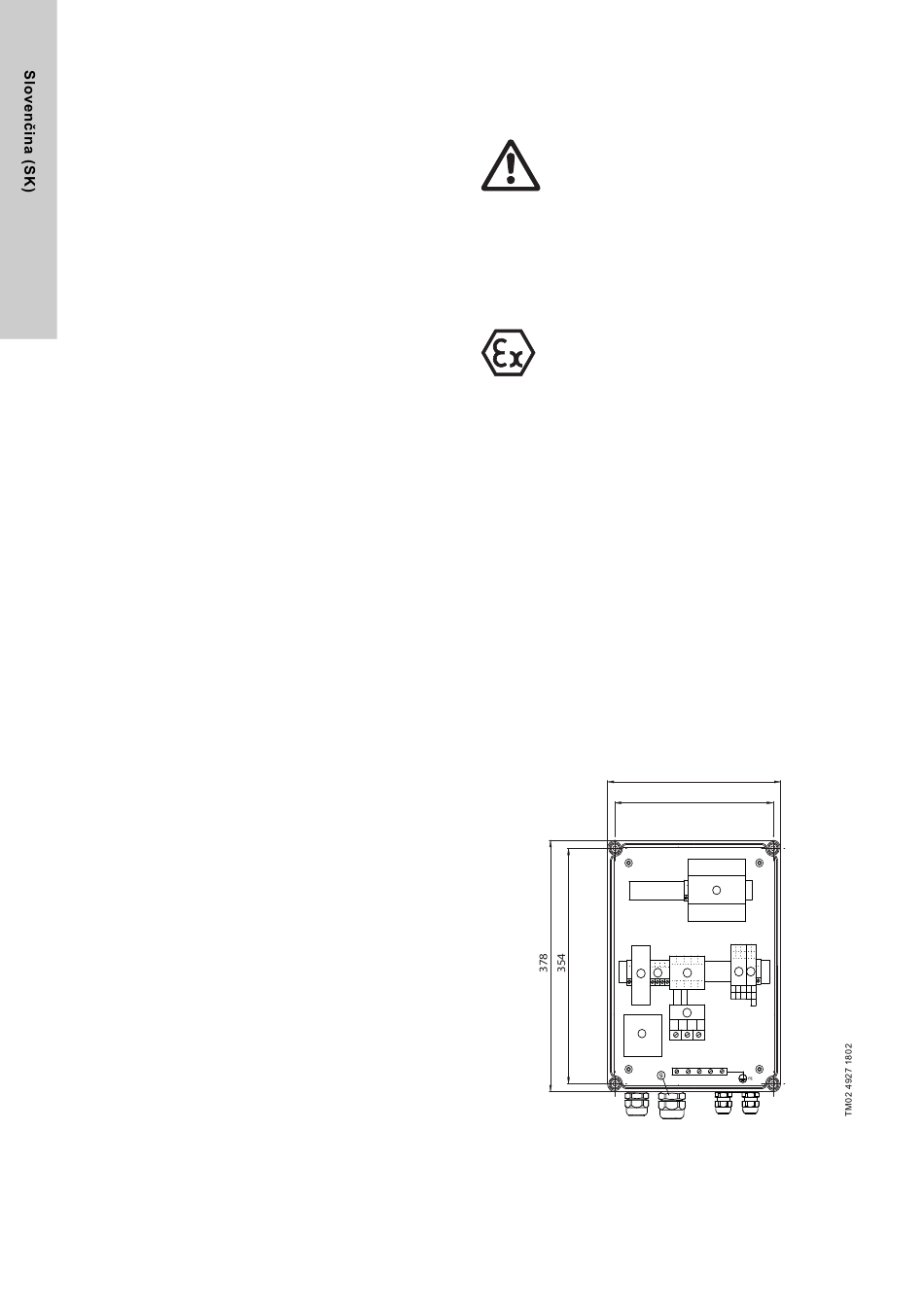

Obr. 1 ukazuje vnútorné usporiadanie riadiacej jednotky LCD 110.
6
7
Obr. 1
278
254
1
3 2
5 4
4
