Grundfos LC 110 Montage- Und Betriebsanleitung Seite 122

• Schalter 4, Einschaltverzögerung und automatischer Pumpen-
testlauf (nur bei Batteriepufferung):
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Bei dieser Einstellung erfolgt nach der Einschaltung der
Versorgungsspannung eine Einschaltverzögerung im
Bereich 0 bis 255 Sek. (zufällige Verzögerungszeit),
wenn ein ausreichender Flüssigkeitsstand vorhanden
ist.
Automatischer Pumpentestlauf alle 24 Stunden.
Nach der Einschaltung der Versorgungsspannung läuft
die Pumpe sofort an, wenn ein ausreichender Flüssig-
keitsstand vorhanden ist.
Kein automatischer Pumpentestlauf.
• Schalter 5, 6 und 7, Nachlaufzeit:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Die Nachlaufzeit ist die Zeit vom Ausschaltsignal bis zum Aus-
schalten der Pumpen (Ausschaltverzögerung).
Es muß sichergestellt werden, daß die Pumpen nicht trocken
laufen.
0 Sek.
15 Sek.
30 Sek.
45 Sek.
• Schalter 8:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Schalter 8 hat keine Funktion in Verbindung mit dem
aktuellen Anwendungstyp (Parallelbetrieb mit
4 Niveaus (5 Elektroden), Seite 265), aber die gezeigte
Einstellung muß eingehalten werden!
• Schalter 9, automatische Alarmmeldequittierung:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
Bei dieser Einstellung werden Alarmmeldungen an
externe Alarmgeber und den eingebauten Summer
automatisch quittiert. Die Alarmmeldung wird jedoch
nur dann quittiert, wenn die Störung nicht mehr anliegt!
Bei dieser Einstellung müssen Alarmmeldungen manu-
ell mit der Reset-Taste quittiert werden (die
Reset-Taste ist in Abschnitt
• Schalter 10, automatische Wiedereinschaltung:
Das Steuergerät muß bei der DIP-Schalter-Einstellung
mindestens 1 Min. spannungslos sein!
122
60 Sek.
90 Sek.
120 Sek.
180 Sek.
15.5 beschrieben).
Bei dieser Einstellung erfolgt eine automatische
Wiedereinschaltung, nachdem der Thermoschalter des
Motors die Pumpe ausgeschaltet hat. Die Wiederein-
schaltung erfolgt jedoch erst nach ausreichender Abküh-
lung des Motors.
Wenn die angeschlossenen Pumpen im explosi-
onsgefährdeten Bereich eingesetzt werden, darf
der Schalter 10 nicht in dieser Stellung stehen!
Bei dieser Einstellung muß die Pumpe manuell
eingeschaltet werden, nachdem der Thermoschalter des
Motors sie ausgeschaltet hat. Dazu den
ON-OFF-AUTO-Wahlschalter kurzzeitig in Stellung OFF
bringen
(der ON-OFF-AUTO-Wahlschalter ist in Abschnitt
beschrieben).
Wenn die angeschlossenen Pumpen im explosi-
onsgefährdeten Bereich eingesetzt werden, muß
der Schalter 10 unbedingt in dieser Stellung
stehen!
15.3 Bedientastatur
Anlagen für Parallelbetrieb mit 4 Niveaus (5 Elektroden),
Seite 265.

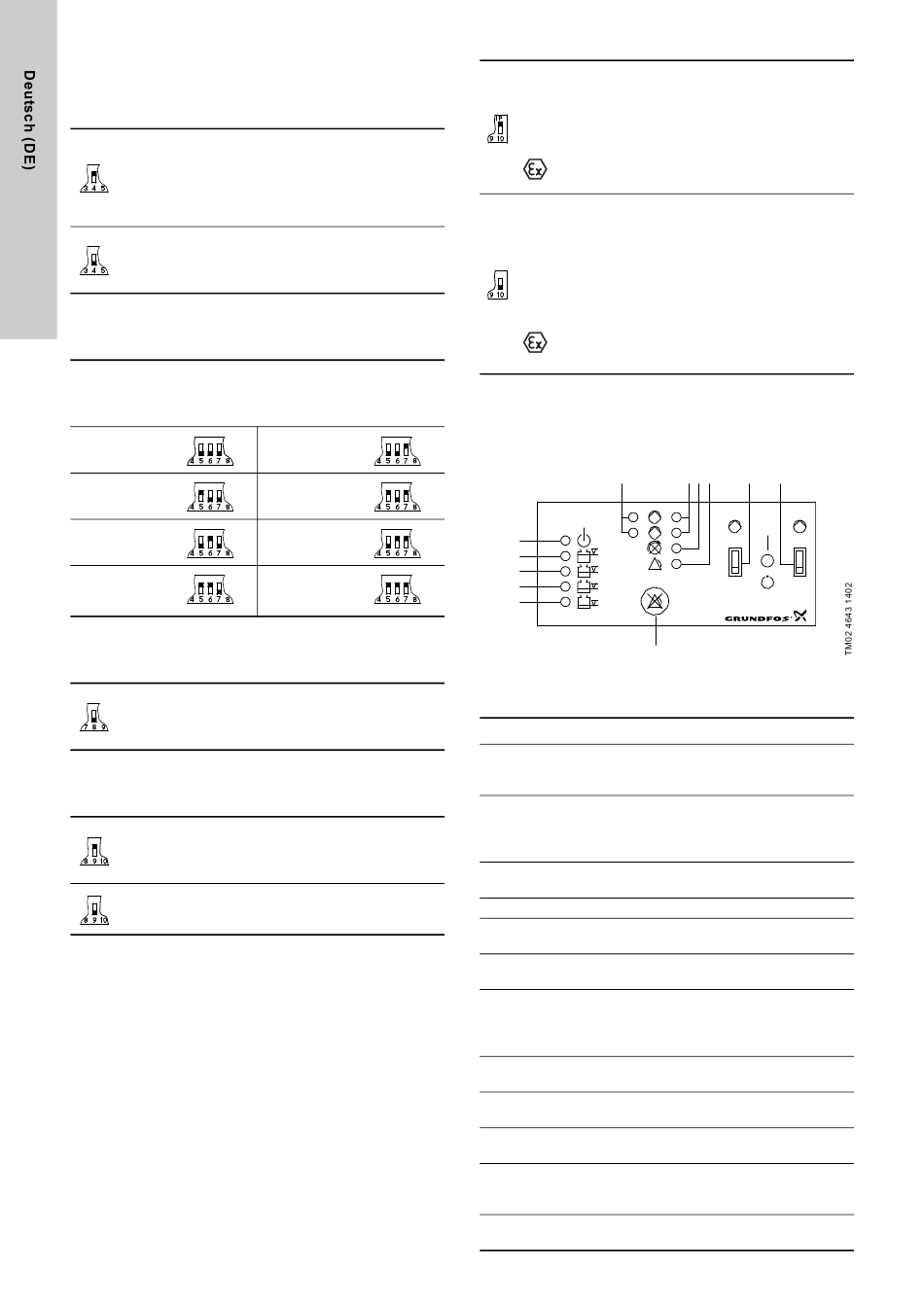

Abb. 14 zeigt die Bedientastatur des Moduls CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Abb. 14
Zeichenerklärung zur Abb. 14:
Pos. Beschreibung
Eine grüne Meldeleuchte pro Pumpe, zeigt eine
1 Einschaltverzögerung (blinkt) und Pumpenbetrieb
(leuchtet) an.
Eine rote Meldeleuchte pro Pumpe, zeigt eine Pumpen-
störung an.
2
Blinkt: PTC-Widerstand/Thermoschalter hat ausgelöst.
Leuchtet: Motorschutzschalter hat ausgelöst.
Rote Meldeleuchte, zeigt einen Phasenfolgefehler an
3
(nur bestimmte Varianten und nur bei Drehstrompumpen).
4 Rote Meldeleuchte, zeigt Sammelalarmmeldung an.
ON-OFF-AUTO-Wahlschalter für Pumpe 1, drei
5
Stellungen möglich, siehe Abschnitt 15.5.
ON-OFF-AUTO-Wahlschalter für Pumpe 2, drei
6
Stellungen möglich, siehe Abschnitt 15.5.
Reset-Taste, Drucktaste zur manuellen Quittierung
der Alarmmeldungen an externe Alarmgeber und den
7
eingebauten Summer (nur bestimmte Varianten), siehe
Abschnitt 15.5.
Orange Meldeleuchte, die von der Elektrode für
8
gemeinsames Ausschalten aktiviert wird.
Orange Meldeleuchte, die von der Elektrode zum
9
Einschalten der ersten Pumpe aktiviert wird.
Orange Meldeleuchte, die von der Elektrode zum
10
Einschalten der nächsten Pumpe aktiviert wird.
Orange Meldeleuchte, die von der Elektrode für
11 Hochwasseralarm aktiviert wird.
Bei Hochwasseralarm blinkt die Meldeleuchte.
Grüne Meldeleuchte, zeigt, daß die Versorgungsspan-
12
nung eingeschaltet ist.
15.5
2 3 4 5 6
1 2
