• Switch 5, 6 og 7, efterløbstid:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Efterløbstiden er den tid, der går fra stopsignalet, indtil
pumperne stoppes* (stopforsinkelse).
Det skal tilsikres, at pumperne ikke løber tør.
0 sek.
15 sek.
30 sek.
45 sek.
* Efterløbstiden er gældende for begge stop-elektroder, pos. 1
og 2 på side 267. Hvis de to stop-elekroder placeres så tæt, at
efterløbstiden på den øverste stop-elektrode ikke er udløbet,
før væskeniveauet når nederste stop-elektrode, så vil begge
pumper først stoppes efter udløbet af efterløbstiden på den
nederste stop-elektrode.
• Switch 8:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Switch 8 har ingen funktion i forbindelse med den aktu-
elle applikationstype (fuld-kontrol-drift med 4 niveauer
(5 elektroder), side 267), men skal bibeholdes i den
viste stilling!
• Switch 9, automatisk alarmafstilling:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling sikrer, at alarmmeldinger fra eksterne
alarmmeldere og den indbyggede summer afstilles
automatisk. Alarmmeldingen afstilles dog kun, hvis
fejlårsagen ikke længere er til stede.
Ved denne indstilling skal alarmafstillingen foretages
manuelt ved hjælp af afstillingstasten (afstillingstasten
er beskrevet i afsnit 17.5).
• Switch 10, automatisk genstart:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling giver mulighed for automatisk genstart,
efter at motorens termoafbryder har forårsaget udkobling.
Genstart sker dog først, når afkøling har fundet sted.
Når de tilsluttede pumper anvendes i eksplosions-
farlige områder, må switch 10 ikke stå i denne
stilling!
Ved denne indstilling skal genstart foretages manuelt,
efter at motorens termoafbryder har forårsaget udkobling.
Afstilling foretages ved hjælp af ON-OFF-AUTO-omskifte-
ren, som kortvarigt stilles i stilling OFF
(ON-OFF-AUTO-omskifteren er beskrevet i afsnit 17.5).
Når de tilsluttede pumper anvendes i eksplosions-
farlige områder, skal switch 10 stå i denne stilling!
160
60 sek.
90 sek.
120 sek.
180 sek.

17.3 Betjeningspanel

Anlæg for fuld-kontrol-drift med 4 niveauer (5 elektroder),
side 267.

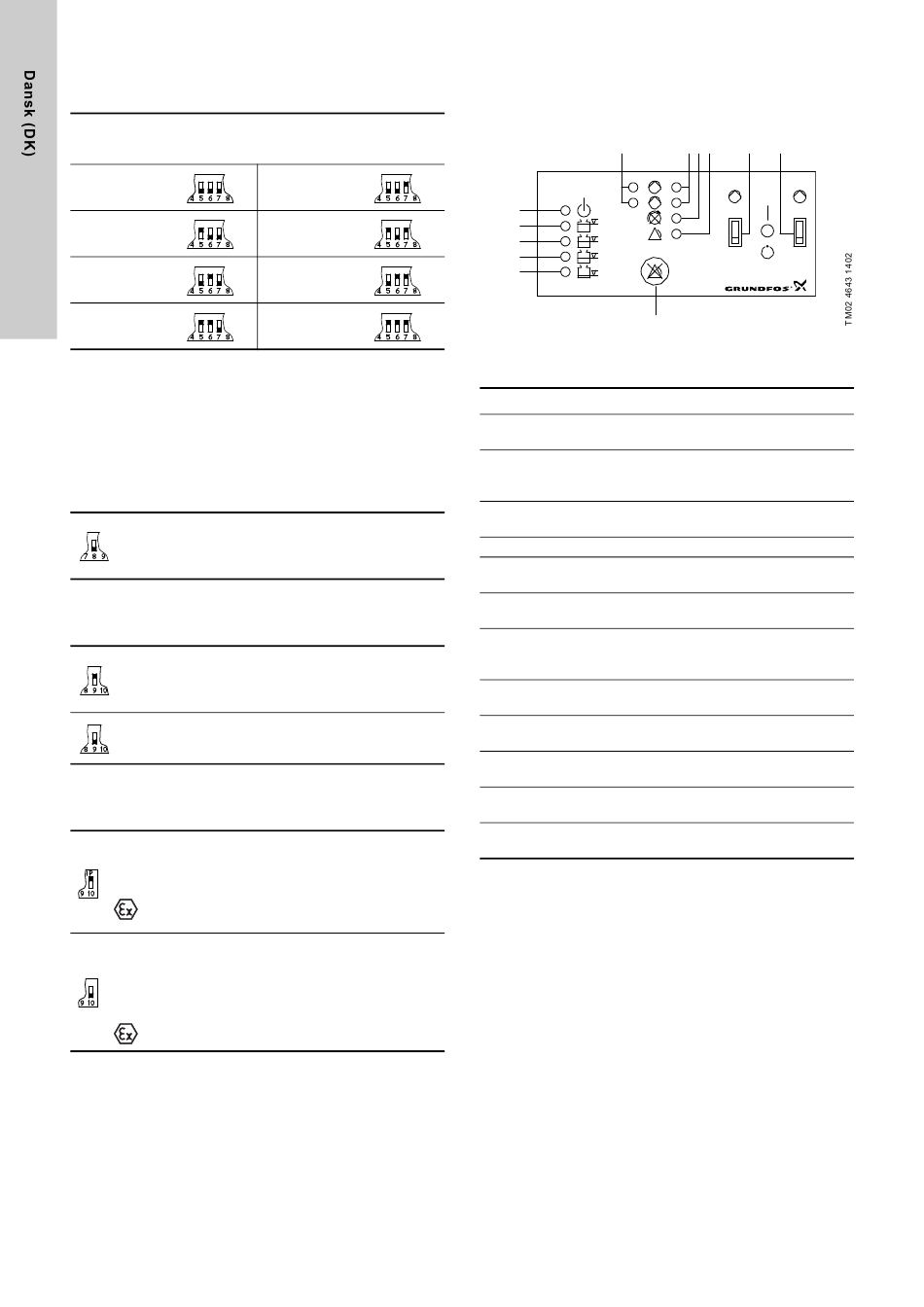

Fig. 18 viser betjeningspanelet på modul CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Fig. 18
Signaturforklaring til fig. 18:
Pos. Beskrivelse
Grøn signallampe for henholdsvis pumpe 1 og 2,
1
viser startforsinkelse (blinker) og pumpedrift (lyser).
Rød signallampe for henholdsvis pumpe 1 og 2.
2 Blinker: PTC-modstand/termoafbryder fejl
Lyser: motorværn fejl
Rød signallampe, viser fasefølgefejl (kun visse varianter
3
og kun 3-fasede pumper).
4 Rød signallampe, viser fællesalarm.
ON-OFF-AUTO-omskifter for pumpe 1, tre mulige
5
stillinger, se afsnit 17.5.
ON-OFF-AUTO-omskifter for pumpe 2, tre mulige
6
stillinger, se afsnit 17.5.
Afstillingstast, tryktast for manuel afstilling af eksterne
7 alarmmeldere og den indbyggede summer (kun visse
varianter), se afsnit 17.5.
Orange signallampe, som aktiveres af elektroden for
8
stop af den sidste pumpe.
Orange signallampe, som aktiveres af elektroden for
9
stop af den næstsidste pumpe.
Orange signallampe, som aktiveres af elektroden for
10
start af den første pumpe.
Orange signallampe, som aktiveres af elektroden for
11
start af den næste pumpe.
Grøn signallampe, viser at forsyningsspændingen er
12
tilsluttet.
2 3 4 5 6
1 2
