14.2 Nastavení
Soustavy pro paralelní provoz se 3 hladinami (4 elektrodami),
strana 264.

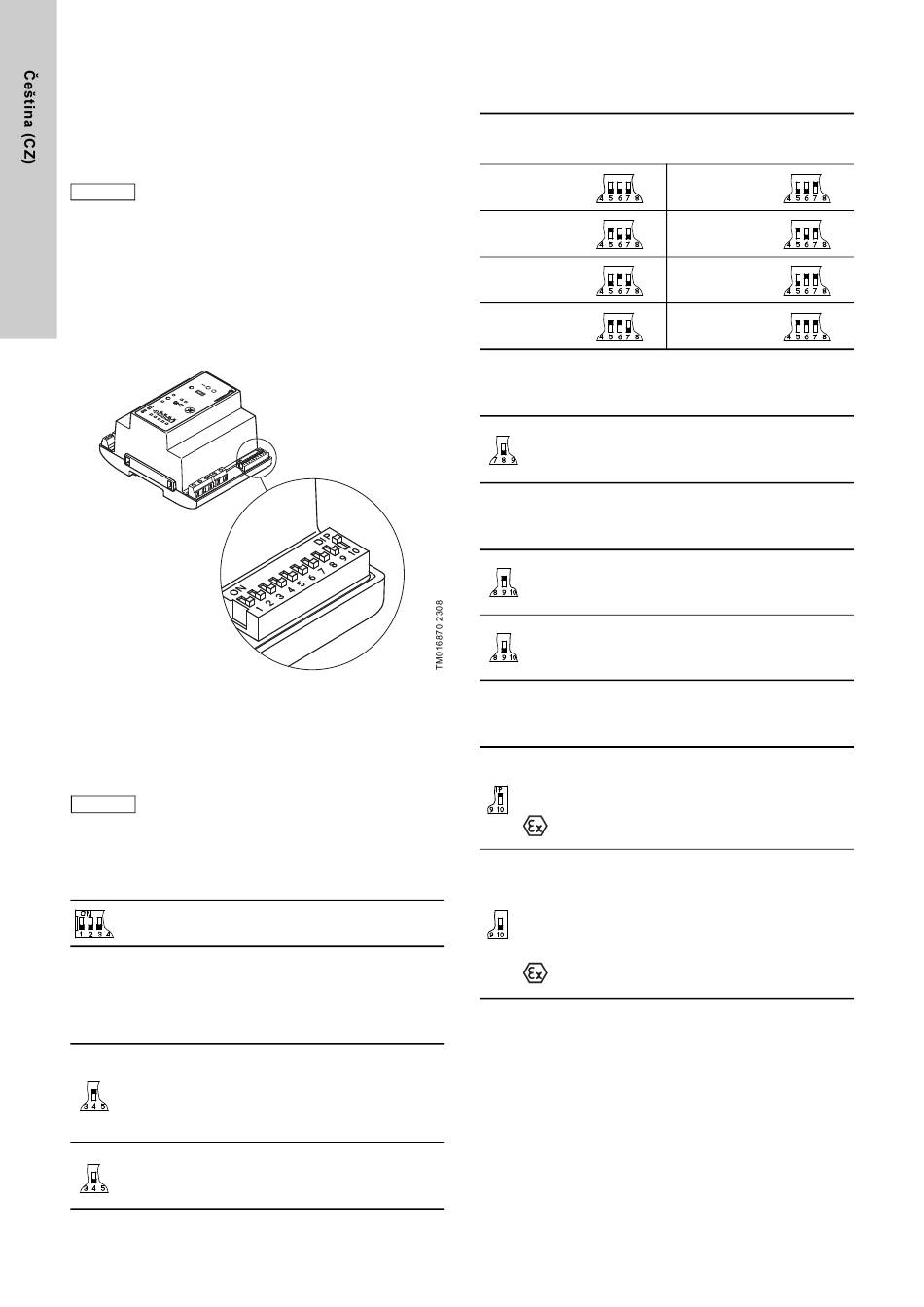

Modul CU 214 je vybaven 10pólovým spínačem DIP umístěným
v pravém dolním rohu. Viz obr. 11.
Během nastavování musí být vypnut přívod
napájecího napětí na řídící jednotku po dobu min. 1
minuty, aby byla zajištěna správná konfigurace při
Pozor
opětném uvedení do provozu po provedené změně
nastavení spínačů DIP.
Nastavením spínačů DIP můžete aktivovat následující funkce:
• navolení zapínací časové prodlevy a automatického
zkušebního provozu (spínač 4),
• nastavení vypínací časové prodlevy (spínače 5, 6 a 7),
• navolení automatického resetu poplašné signalizace
(spínač 9),
• nastavení automatického restartu (přepínač 10).
Obr. 11
Spínač DIP nastavte podle obr. 11.
Každý jednotlivý spínač DIP (1 až 10) lze přepnout do polohy
OFF (VYP) nebo ON (ZAP).
Spínače DIP nesmí být nastaveny v jiné kombinaci,
Pokyn
než jak je popsáno v této kapitole.
Spínače 1 až 10 nastavte takto:
• Spínače 1, 2 a 3, typ aplikace:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení určuje aktuální typ aplikace (paralelní
provoz se 3 hladinami (4 elektrodami), strana 264).
• Spínač 4, zapínací časová prodleva a automatický zkušební
provoz
(pouze v případě záložního napájení na baterie):
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
V tomto nastavení prrobíhá spouštění s časovou
prodlevou v rozsahu od 0 do 255 sekund (náhodně) po
zapnutí elektrického napájení, když je hladina kapaliny
dostatečně vysoká.
Automatický zkušební běh se uskutečňuje každých
24 hodin.
Čerpadlo se po zapnutí elektrického napájení spustí
automaticky okamžitě, když je hladina kapaliny
dostatečně vysoká.
Bez automatického zkušebního provozu.
86
• Spínače 5, 6 a 7, vypínací časová prodleva:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Vypínací časová prodleva je doba od vyslání vypínacího
signálu do zastavení čerpadla.
Je třeba se přesvědčit, že čerpadlo neběží nasucho.
0 sekund
15 sekund
30 sekund
45 sekund
• Spínač 8:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Spínač 8 nemá žádnou funkci ve spojení s aktuální
aplikací (paralelní provoz se 3 hladinami
(4 elektrodami), strana 264), avšak toto nastavení je
nutno uchovat!
• Spínač 9, automatický reset poruchové signalizace:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení zajišťuje automatický reset funkce
externího poplašného systému a vestavěného
bzučáku. Poplašná signalizace se však resetuje pouze
v případě, že příčina poruchy již neexistuje.
Při tomto nastavení musí být reset poplašné
signalizace proveden ručně resetovacím tlačítkem
(funkce resetovacího tlačítka je popsána v kapitole
14.5).
• Spínač 10, automatický restart:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení umožňuje automatický restart poté, co
termospínač motoru vypnul čerpadlo. Restart bude
možný až po vychladnutí motoru na normální teplotu.
Jestliže se připojená čerpadla používají v prostředí
s nebezpečím výbuchu, přepínač 10 nesmí být
v této poloze!
Při tomto nastavení musejí být čerpadla uvedena znovu
do provozu ručně poté, co byla vypnuta termospínačem
motoru. Ke znovuuvedení čerpadla do provozu nastavte
přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) na krátkou
dobu do polohy OFF (VYP), (přepínač ON-OFF-AUTO je
popsán v kapitole 14.5).
Jestliže se připojená čerpadla používají v prostředí
s nebezpečím výbuchu, přepínač 10 musí být
v této poloze!
60 sekund
90 sekund
120 sekund
180 sekund
