14.3 Juhtpaneel

Paralleelse töö süsteemid 3 tasemega (4 elektroodi), lk 264.

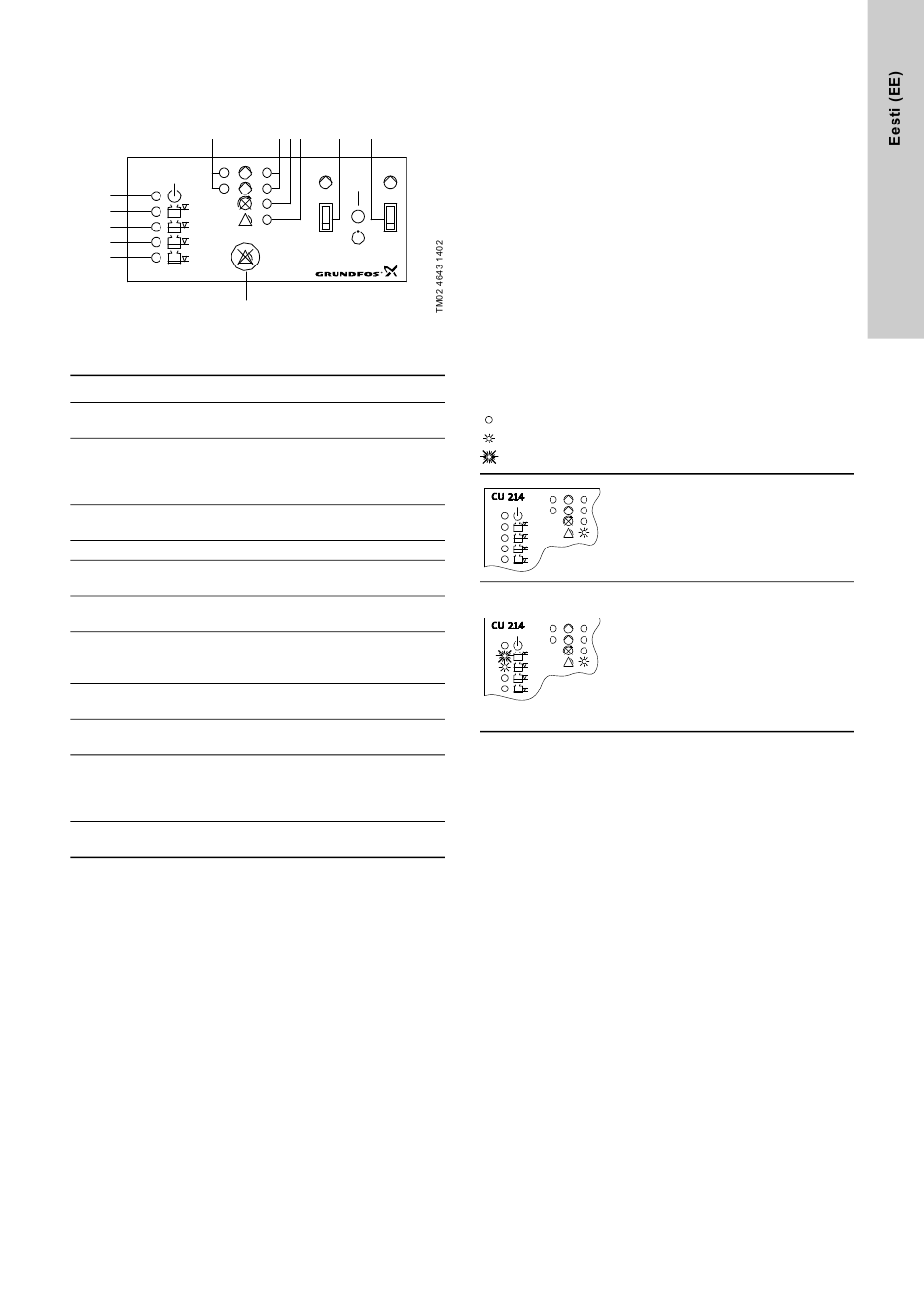

Joonisel 12 on kujutatud mooduli CU 214 juhtpaneel.
1
CU 214
1
2
12
11
10
9
8
7
Joonis 12
Sümbolite selgitus joon. 12:
Nr. Kirjeldus
Pumpade 1 ja 2 roheline indikaatortuli näitab käivituse
1
viivitust (vilgub) ja pumba töötamist (põleb pidevalt).
Pumpade 1 ja 2 punane indikaatortuli näitab pumba
riket.
2
Vilgub: PTC takisti/termolüliti rike
Põleb: Mootorikaitselüliti rike.
Punane indikaatortuli, näitab vale faaside järjestust
3
(ainult teatud variandid ja kolmefaasilised pumbad).
4 Punane indikaatortuli, näitab üldist häiret.
Pumba 1 ON-OFF-AUTO valikulüliti, kolm asendit,
5
vt ptk 14.5.
Pumba 2 ON-OFF-AUTO valikulüliti, kolm asendit,
6
vt ptk 14.5.
Nullimisnupp väliste häireseadmete ja sisemise
7 summeri häiresignaalide käsitsi nullimiseks
(ainult teatud mudelitel), vt ptk 14.5.
Oranž indikaatortuli, mille aktiveerib esimese pumba
8
käivitamise/üldpeatamise elektrood.
Oranž indikaatortuli, mille aktiveerib järgmise pumba
9
käivitamise elektrood.
Kaks oranži indikaatortuld, mille aktiveerib kõrge
10
taseme häire elektrood.
ja
Kõrge taseme häire korral ülemine indikaatortuli vilgub
11
ning teine põleb pidevalt.
Roheline indikaatortuli, mis näitab, et toide on sisse
12
lülitatud.
2 3 4 5 6
1 2

14.4 Varuakutoite funktsioonid

Paralleelse töö süsteemid 3 tasemega (4 elektroodi), lk 264.
Kui mudelile CU 214 on paigaldatud varuaku (lisatarvik mõnedel
mudelitel), teostatakse järgmised funktsioonid, kui LCD 110
normaalne elektrivarustus katkeb (vt ka jooniseid allpool):
• Üldhäire on aktiivne, punane indikaatortuli põleb - ei saa
nullida!
• Kui üldhäire väline häireseade saab toidet välisest allikast, on
see seade aktiivne - ei saa nullida nullimisnupuga!
• Sisseehitatud summer (ainult teatud mudelid) on aktiveeritud -
saab nullimisnupu abil nullida!
• Kui vedelikutase pumbakaevus tõuseb kõrge taseme häire
tasemest kõrgemale, hakkab ülemine oranž indikaatortuli
vilkuma ja ülevalt teine oranž indikaatortuli jääb põlema.
• Kui valitud on käivituse viivituse funktsioon ja automaatne
testkäivitus (DIP-lüliti 4), viibib käivitus kuni elektritoite
sisselülitamiseni, kui vedelikutase on piisavalt kõrge,
vt ptk 14.2.
Allpool olevas tabelis on näidatud olukorrad, mis võivad esineda,
kui LCD 110 normaalne elektritoide katkeb ja ühendatud on
varuaku:
= indikaatortuli ei põle.
= indikaatortuli põleb.
= indikaatortuli vilgub.
Võrgutoite katkestus:
1
• Üldhäire on aktiivne.
2
Punane indikaatortuli põleb.
• Roheline indikaatortuli
(elektritoide sisse lülitatud) ei põle.
Võrgutoite katkestus ja kõrge taseme
häire:
• Üldhäire on aktiivne.
1
Punane indikaatortuli põleb.
2
• Ülemine oranž indikaatortuli vilgub.
• Ülevalt teine oranž indikaatortuli
põleb.
• Roheline indikaatortuli
(elektritoide sisse lülitatud) ei põle.
