2.1 Anvendelse

LC 110 giver mulighed for:
• styring af 1 pumpe baseret på niveausignaler fra elektroder,
• valg af automatisk testkørsel ved lange stilstandsperioder
(hver 24. time),
• batteri-backup ved netspændingsfejl (tilbehør til visse

varianter),

• startforsinkelse i intervallet mellem 0 og 255 sek. (tilfældigt
tidsinterval) efter tilbagevenden fra batteridrift til netdrift (med-
fører jævn netbelastning ved samtidig opstart af flere pumpe-
stationer),
• indstilling til automatisk alarmafstilling,
• indstilling til automatisk genstart,
• indstilling af efterløbstider alt efter de aktuelle driftsforhold,
• visning af væskeniveau,
• alarmmelding i tilfælde af:
– utilladeligt højt væskeniveau,
– overbelastning (via motorværn),
– for høj temperatur (via termoafbryder i motor),
– fasefølgefejl (kun 3-fasede udførelser),
– netspændingsfejl (kun visse varianter),
– snavset eller defekt elektrode,
– tørløb.
LC 110 har som standard 1 alarmudgang for fællesalarm.
Visse varianter har yderligere 1 alarmudgang for særskilt
højvandsalarm.
Derudover har styringen en indbygget summer (kun visse varian-
ter).
2.2 Varianter
Den aktuelle styringstype, spændingsvariant m.m. fremgår af
typenøglen på typeskiltet, der er placeret på siden af kabinettet.
LC 110 leveres for direkte start (DOL).
LC 110 kan tilsluttes og indstilles til drift/styring på 3 forskellige
måder, se afsnit 4. til 6.:
• Afsnit 4. Anlæg med 2 niveauer (3
• Afsnit 5. Anlæg med 3 niveauer (4
• Afsnit 6. Anlæg med 4 niveauer (5
134
elektroder).
elektroder).
elektroder).

3. Placering og montering

Advarsel
Før der påbegyndes arbejde på pumper, som pum-
per sundhedsfarlige væsker/medier, skal der foreta-
ges en grundig rengøring/udluftning af pumper,
brønde og lign. i overensstemmelse med lokale for-
skrifter.
Før ethvert indgreb i LC 110 og arbejde på pumper,
brønde og lign. skal forsyningsspændingen være
afbrudt, og det skal sikres, at den ikke uforvarende
kan genindkobles.
Installationen skal udføres af autoriseret personel og i overens-
stemmelse med lokale forskrifter.

3.1 Placering

Advarsel
Styringen LC 110 må ikke installeres i eksplosions-
farlige områder.
LC 110 kan placeres ved omgivelsestemperaturer fra -30 °C til
+50 °C.
Kapslingsklasse: IP65.
Ved udendørs brug skal LC 110 placeres i et beskyttende
skur/skab.
LC 110 må ikke udsættes for direkte sollys.

3.2 Montering af LC 110

Før montering fjernes eventuelle transportsikringer, som er
placeret i kabinettet.
Montér LC 110:
• på en plan vægflade,
• med Pg-forskruningerne nedad
(montering af yderligere Pg-forskruninger skal ske i kabinet-
tets bundplade),
• med fire skruer i monteringshullerne i kabinettets bagplade.
Monteringshullerne skal forinden gennembores med et 4 mm
bor. Montér skruerne. De medleverede plastkapper monteres
på skruerne (IP65).

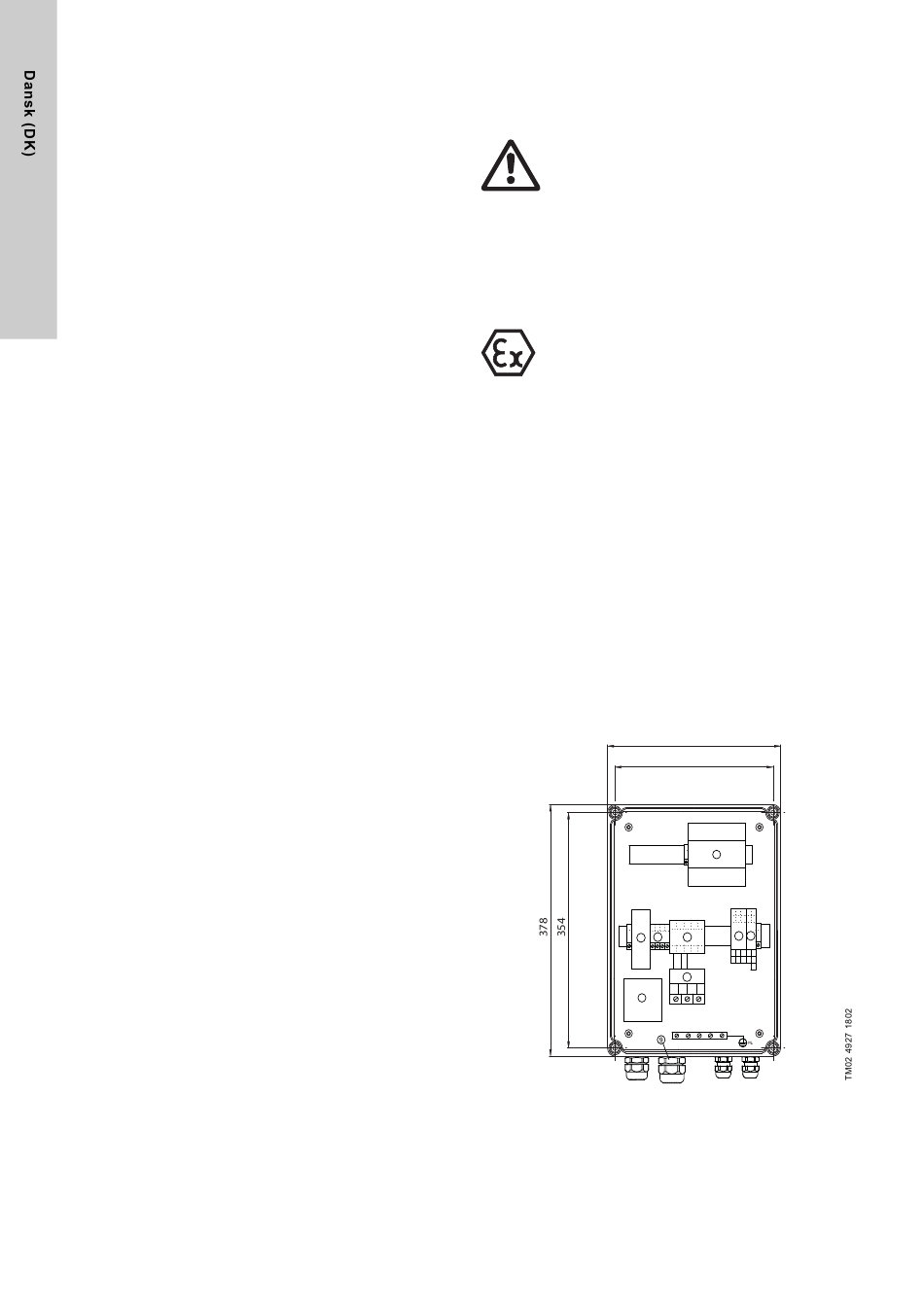

Fig. 1 viser den indvendige opbygning af LC 110.
6
7
Fig. 1
278
254
1
3 2
5 4
4
